双支臂带安装基座机加连接支座结构

　　这款机加连接支座，是工业传动与支撑系统里常用的刚性连接构件，日常多应用在中小型自动化设备的执行端连接、工装夹具的定位支撑、小型动力单元的机架固定场景中，核心作用是实现两个异向安装部件的刚性衔接，同时抵消设备运行过程中产生的径向与轴向交变载荷，避免连接部位出现应力集中导致的形变或断裂。从结构设计来看，底部采用方形法兰式安装基座，基座上预留四个沉头安装孔，孔位采用对称式布局，安装时可通过内六角螺栓将整个支座固定在设备机架或安装平台上，沉孔设计能够保证螺栓头完全埋入基座平面内，不会出现凸起干涉相邻部件安装的问题，基座的底面做了平面度精加工处理，安装后能够与贴合面完全接触，保证支撑的稳定性，不会出现安装倾斜导致的受力偏载问题。

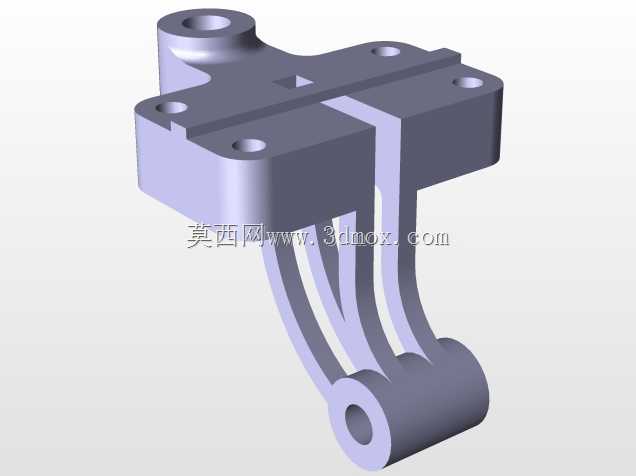

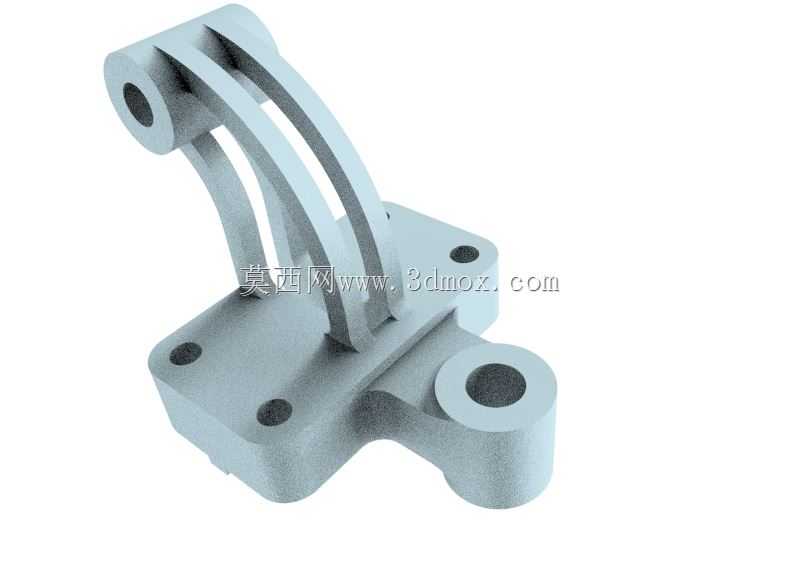

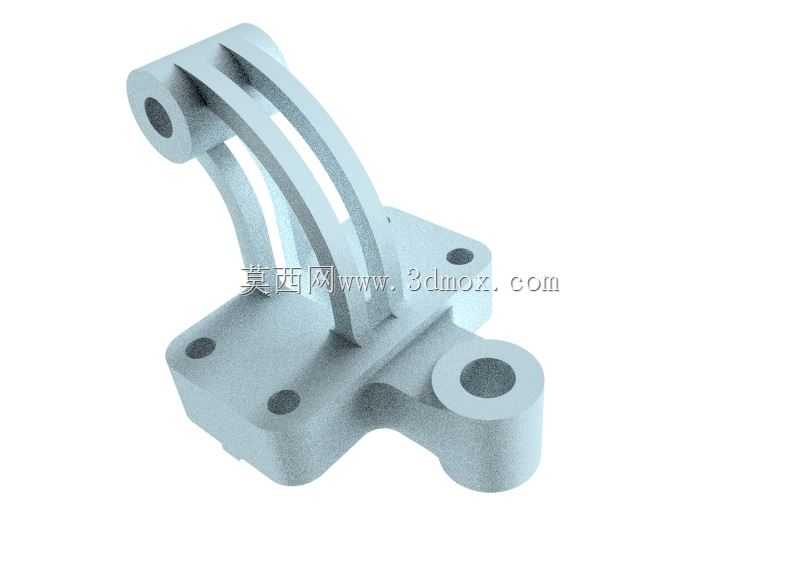

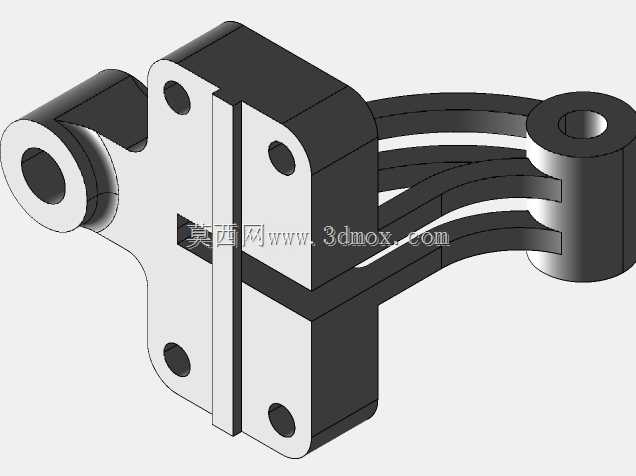

　　基座上方延伸出的双平行支臂结构，是整个零件的核心受力段，支臂采用等截面圆弧过渡设计，与基座衔接的根部做了大圆角处理，能够有效分散支臂承受的弯曲应力，避免直角衔接处出现应力断裂的风险，两支臂之间预留了均匀的间隙，既可以减少零件整体的重量，又能够为连接的铰接部件留出活动空间，避免运动过程中出现摩擦卡滞。支臂顶端设计为同轴通孔结构，孔的内壁做了高精度铰削加工，表面粗糙度控制在合理范围内，可直接穿入铰接销轴或者安装无油衬套，实现与摆动部件的铰接连接，能够承受一定角度的往复摆动载荷。基座侧方延伸出的单耳带孔结构，是辅助定位连接位，可用于安装限位块、传感器支架或者辅助拉筋，进一步拓展支座的使用场景，

　　这个侧耳的孔位与支臂顶端的主孔位保持固定的位置公差，能够保证辅助安装部件的位置精度，不需要额外做定位调整。从安装边界来看，整个支座的安装基面为底部方形平面，四个安装孔的中心距按照通用工业安装孔位标准设计，能够适配多数常规型材机架、钢板安装平台的孔位布局，不需要额外重新打孔适配；支臂顶端的铰接孔中心到安装基面的高度经过精准核算，能够保证连接后的摆动部件有足够的活动行程，不会与基座或者安装平面发生碰撞；侧耳的外伸长度控制在合理范围内，不会超出安装基座的整体投影过多，避免占用过多的设备内部安装空间。设计过程中，针对支臂的受力情况做了受力仿真验证，在额定载荷下，支臂的最大形变量控制在机械设计允许的范围内，不会因为长期受载出现塑性形变；

　　各个安装孔的位置度公差按照IT7级精度控制，能够保证安装后的同轴度与位置精度，减少装配时的调整工作量。零件整体采用去除余量的机加工艺成型，所有棱边都做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，又能够减少应力集中点，提升零件的疲劳强度。在实际设备应用中，这类支座常用来连接气缸推杆与摆动执行件、小型伺服电机的输出端支架、工装夹具的压紧臂支撑座，相比单臂支撑结构，双平行支臂的抗扭性能更强，承受偏载的能力更好，在往复摆动的工况下使用寿命更长，不会出现单支臂容易侧弯变形的问题。基座上的各个安装孔都做了倒角导向，安装螺栓时能够快速对准孔位，提升装配效率；铰接孔的两端都做了沉台设计，安装衬套或者轴承时能够实现轴向定位，不需要额外加装定位挡圈，简化了装配流程。整个零件的外形没有复杂的曲面结构，所有加工面都是平面、圆柱面与过渡圆弧，常规的三轴加工中心就可以完成全部加工工序，不需要特殊的工装夹具，加工成本可控，适合批量生产应用。在选型适配时，只需要核对安装孔的中心距、铰接孔的直径、支臂的高度这几个核心参数，就可以匹配对应的安装场景，不需要做复杂的二次修改，能够直接应用在设备的结构设计中，减少设计人员的重复建模工作量。
