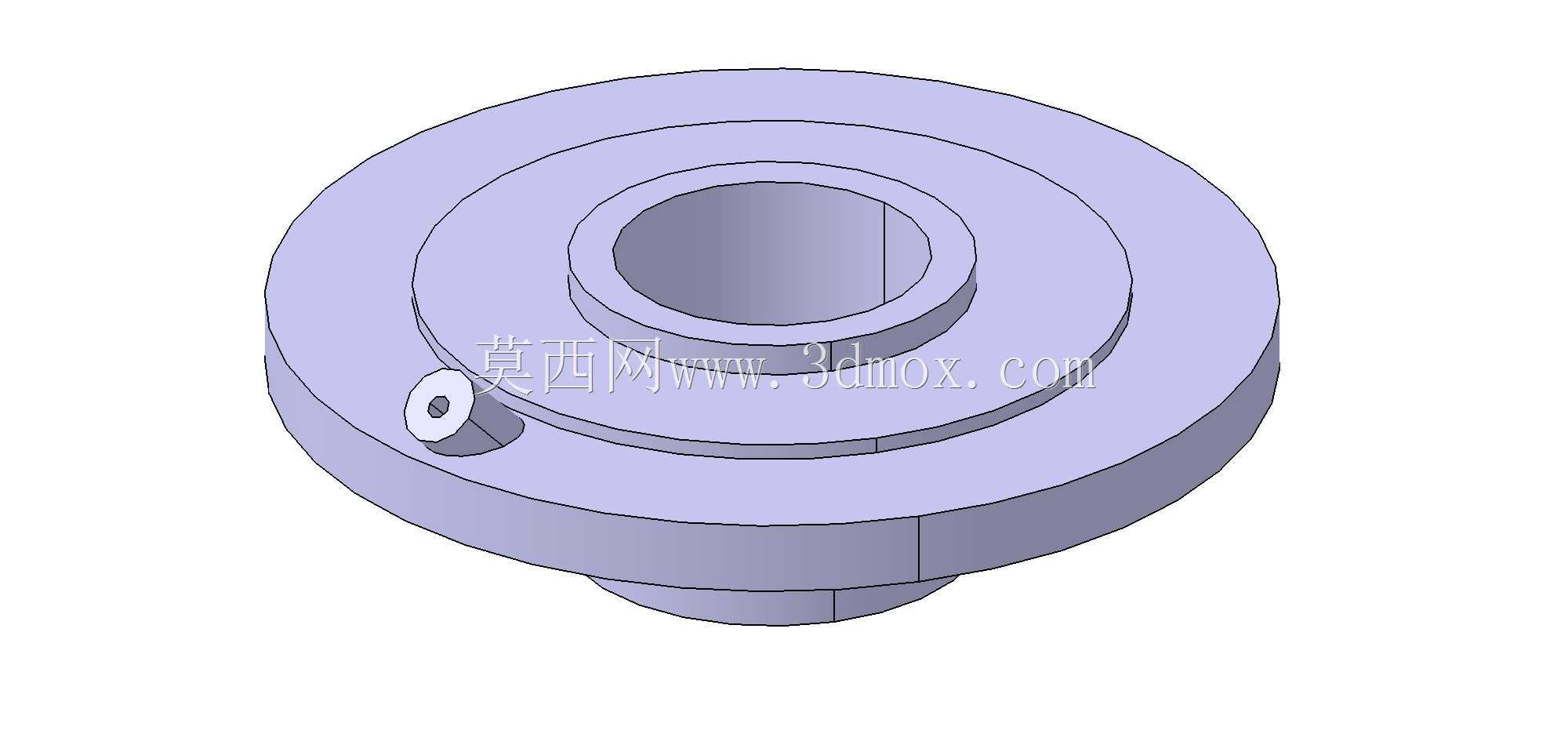

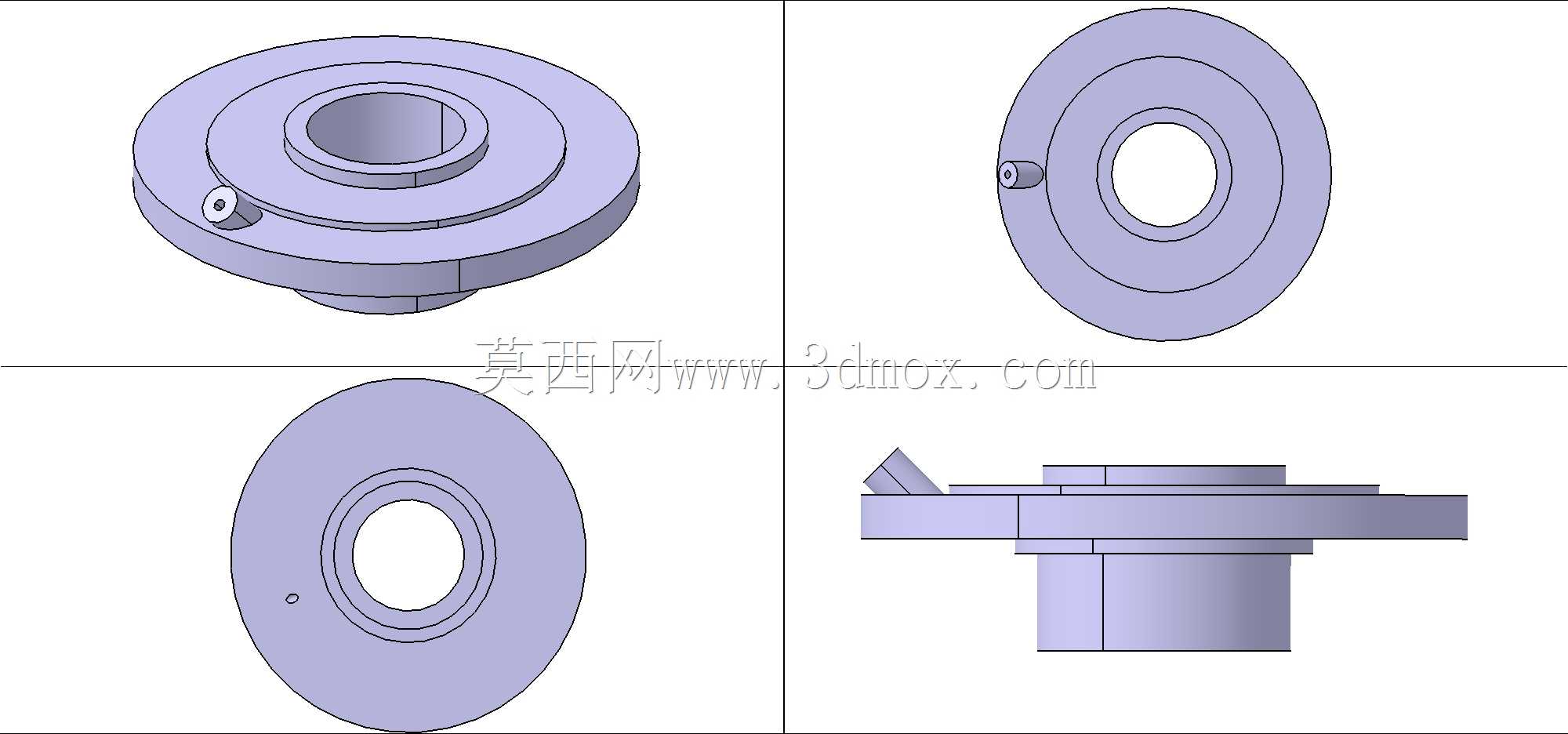

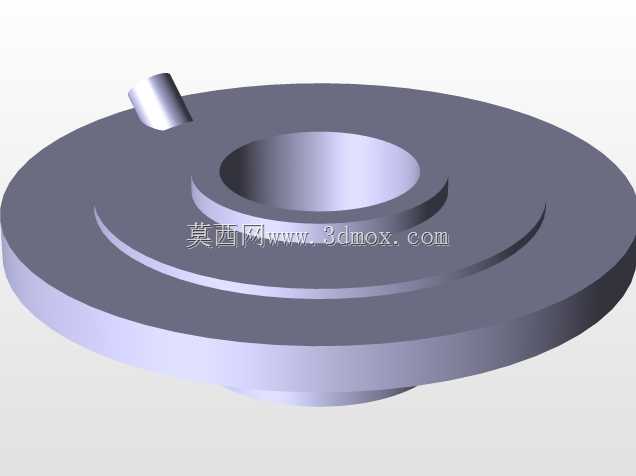

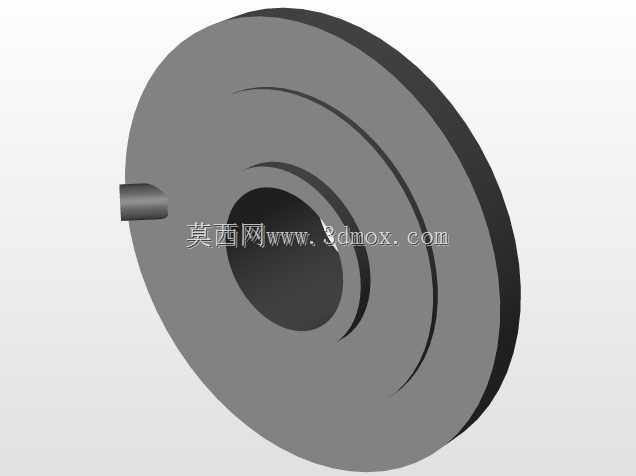

这类带中心通孔的法兰式轮缘结构件,常出现在重载传动、回转支撑类设备的衔接部位,比如输送线的从动轮组、小型起重设备的导向轮基体、纺织机械的导纱轮安装座,甚至部分农用机械的张紧轮核心基体都能见到同构型零件的身影。从实际使用场景来看,它的核心作用是作为回转类零件的安装基体,外侧圆柱面可直接包覆橡胶、聚氨酯等耐磨层作为滚轮工作面,中心通孔则用于穿装转轴或轴承,法兰侧的端面可通过均布的螺栓孔(本模型未做孔位细节,实际量产件会根据载荷匹配孔数与孔径)和相邻的传动轮毂、连接端盖锁紧固定,避免回转过程中出现轴向窜动。
设计这类零件的时候,首先要核算的是径向载荷与侧向弯矩的匹配关系,轮缘的外圆厚度直接决定了包覆耐磨层后的承载上限,过薄的轮缘在长时间承受径向压力时容易出现形变,导致外层耐磨材料脱粘,过厚则会不必要地增加整体重量,提升转轴的负载扭矩。中心通孔的尺寸公差需要和选配的轴承外圈或转轴轴径做过渡配合,公差带通常选H7/k6这类常用的过渡配合等级,既保证装配时不会出现松旷,也不会因为过盈量太大导致装配应力集中,长期运行后出现内孔开裂的问题。
从安装边界来看,这类盘类轮缘的轴向总厚度需要和安装位的预留间隙匹配,法兰侧的外径要大于轮缘主体外径,形成的台阶面刚好可以卡在安装支架的限位槽内,限制轮缘工作时的轴向位移,不需要额外加装轴向定位套,能简化整体装配结构。零件的所有棱边都做了R0.5-R1的倒角处理,避免装配时割伤操作人员,也能减少应力集中点,提升零件的疲劳寿命。
实际建模过程中,这类回转体零件优先采用旋转凸台特征生成主体结构,不需要复杂的曲面构建,重点在于各段直径的过渡圆角处理,尤其是中心通孔和法兰端面的衔接处,必须保留足够的圆角半径,避免热处理或载荷冲击时出现应力断裂。如果是用于有腐蚀环境的场景,还会在模型基础上增加表面氧化或镀层的工艺余量,外圆面预留0.2-0.3mm的加工余量,用于后续精磨保证和外包覆层的结合精度。
很多刚入行的设计人员做这类零件时,容易忽略轮缘内孔和外圆的同轴度要求,实际上这个形位公差直接决定了后续滚轮转动时的跳动量,同轴度公差通常要控制在0.02mm以内,不然滚轮高速转动时会出现明显的偏摆,不仅会产生异常噪音,还会加速轴承的磨损,缩短整个轮组的使用寿命。另外法兰端面的平面度也有要求,需要控制在0.015mm以内,保证和相邻连接件锁紧时能完全贴合,不会出现局部间隙导致连接螺栓受力不均,长时间运行后出现螺栓断裂的问题。
从材料选择来看,这类轮缘如果是用于轻载场景,通常选用HT200灰铸铁铸造后加工,减震性好且成本低廉;如果是中重载场景,则会选用45号钢锻造后调质处理,整体强度更高,抗冲击性能更好;部分有轻量化要求的设备上,也会选用铝合金6061-T6材质加工,重量能降低60%左右,但承载能力会相应下降,需要根据实际载荷参数核算选型。
- 上一篇:双支臂带安装基座机加连接支座结构
- 下一篇:带中心轴座法兰式连接滚桶结构件
- 全部评论(0)
- 模板大小: 12.11 MB
- 售价:5金币
- 下载次数: 21
- 系统要求: CATIA,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
