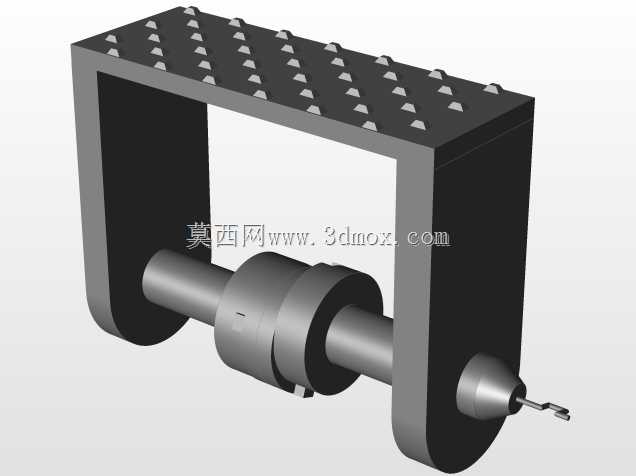

简易结构奥尔德姆十字滑块联轴器

　　做传动结构设计的工程师大多接触过这类滑块式联轴器，也就是常说的Oldham结构，这款简化版的奥尔德姆联轴器，核心是解决两平行轴之间存在小范围径向偏心时的扭矩传递问题，在很多轻载传动场景里实用性很强。

　　从实际应用场景来看，这类联轴器常出现在小型输送线的驱动端、桌面级自动化设备的动力传递环节、小型风机与电机的连接部位，还有一些对安装同轴度要求不高、需要快速装配的轻工设备里，相比刚性联轴器，它能容忍安装时两轴之间的径向偏移，不会因为轴系对中偏差产生额外的径向载荷，避免轴承过早磨损，也能减少轴系运行时的振动传导。

　　这款联轴器的结构非常简洁，总共只有三个核心零件：两个带凸榫的轴套，以及中间一个带十字交叉凹槽的滑块盘。两个轴套分别通过紧定螺钉或者键连接固定在主动轴和从动轴上，轴套上的凸榫分别嵌入中间滑块盘两个互相垂直的凹槽内，当主动轴转动时，凸榫带动滑块盘转动，滑块盘再通过另一侧的凹槽带动从动轴同步转动。运行过程中如果两轴存在径向偏心，滑块可以在凹槽内做小范围的滑动，自动补偿两轴的偏移量，不需要额外的调整结构，装配门槛很低。

　　设计思路上完全偏向轻量化、易加工的方向，没有做多余的复杂结构，轴套的内孔可以根据实际配接的轴径做适配调整，凸榫的宽度和凹槽的宽度采用间隙配合，配合间隙控制在0.05到0.1毫米之间，既保证滑动顺畅不卡滞，又不会因为间隙过大产生传动回差。中间滑块的材质如果是用于有一定腐蚀的环境，可以选用尼龙或者POM材质，自带润滑效果，运行噪音低，不需要额外加注润滑脂；如果是传递稍大扭矩的场景，也可以换成45号钢做表面发黑处理，耐磨性能更好。

　　从安装边界来看，这类联轴器的径向尺寸相比同扭矩规格的膜片联轴器更小，轴向安装长度也更短，适合安装空间局促的场景。安装时只需要将两个轴套分别套入对应轴端，锁紧固定螺钉，再将中间滑块卡入两个轴套的凸榫之间即可，不需要复杂的对中流程，允许的最大径向偏心量一般不超过轴径的十分之一，角向补偿量在1度以内，轴向窜动的补偿量大概在1到2毫米之间，完全能满足大部分轻载传动场景的安装误差补偿需求。

　　实际选型时要注意，这类联轴器不适合高速重载的传动场景，因为滑块和凸榫之间存在滑动摩擦，转速过高时会产生明显的磨损和发热，一般适用的转速范围在每分钟1000转以内，传递的扭矩根据整体尺寸不同，从零点几牛米到几十牛米不等。设计建模时要注意凸榫和凹槽的倒角处理，棱边做0.5毫米的倒角，避免装配时刮蹭，也能减少应力集中，轴套上的紧定螺钉孔要垂直于轴孔轴线，保证锁紧时螺钉端面能完全贴合轴面，固定牢靠不会打滑。中间滑块的两个凹槽要保证严格垂直，否则会导致传动过程中出现卡顿，转动不顺畅的问题，两个轴套的凸榫厚度要和凹槽深度匹配，装配后轴向不会出现松脱间隙。

　　很多新手工程师在做小型设备传动设计时，容易忽略轴系对中偏差带来的附加载荷，直接选用刚性联轴器，结果设备运行一段时间后就出现电机轴承损坏、轴断裂的问题，这款简化结构的奥尔德姆联轴器，刚好能以极低的成本解决这类问题，零件加工难度低，普通的车削、铣削设备就能完成加工，不需要复杂的工装，后期维护也很方便，如果中间滑块磨损了，只需要单独更换滑块即可，不需要整体更换联轴器，维护成本很低。
