带中心轴座法兰式连接滚桶结构件

项目分类:通用机械零部件 发布时间:2022-07-14 ID:683416
  • 带中心轴座法兰式连接滚桶结构件
  • 带中心轴座法兰式连接滚桶结构件
  • 带中心轴座法兰式连接滚桶结构件
  • 带中心轴座法兰式连接滚桶结构件
  • 带中心轴座法兰式连接滚桶结构件
  • 带中心轴座法兰式连接滚桶结构件

  这类带中心轴座的法兰式滚桶结构件,常应用在中小型传动系统的扭矩传递环节,在轻工输送设备、小型动力输出单元以及需要周向固定连接的旋转机构中十分常见。从实际使用场景来看,它既可以作为联轴器的半体结构,连接驱动端与从动端的轴系,也能作为小型卷筒类部件的基体,缠绕柔性传动件实现动力的线性传递,部分低压工况的流体管路端接场景中,也会用到这类带中心导流轴座的法兰结构,兼顾连接与介质导流的作用。

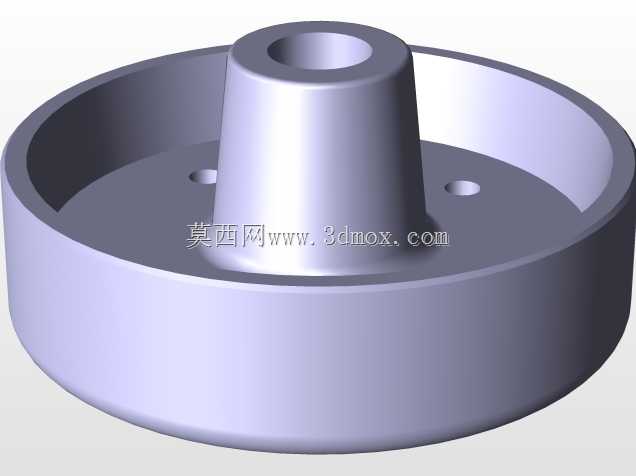

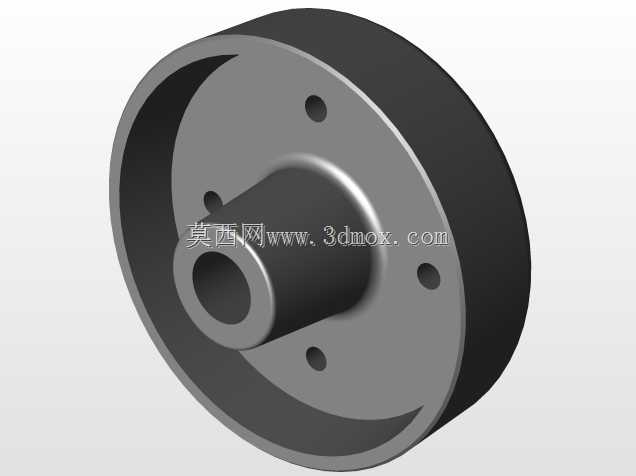

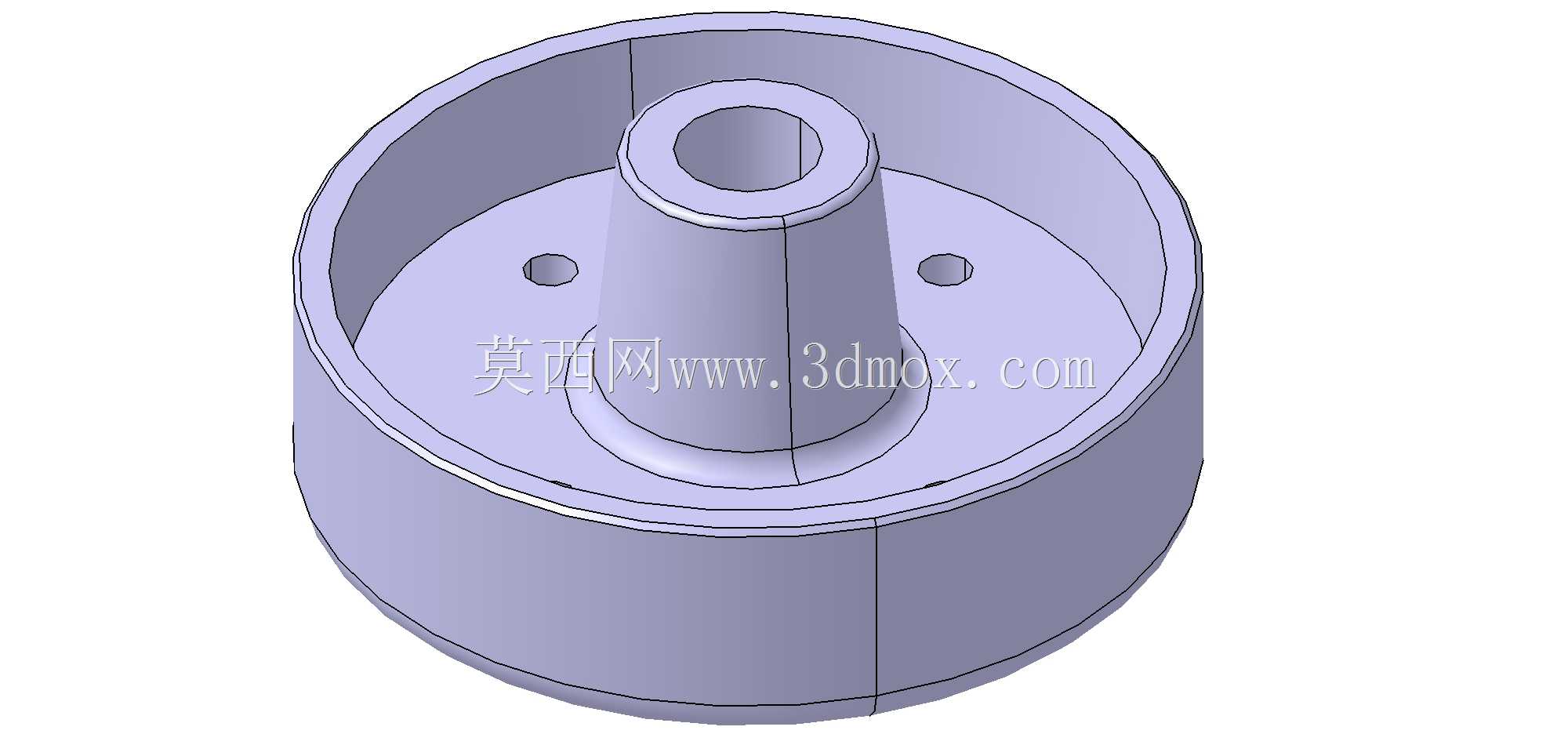

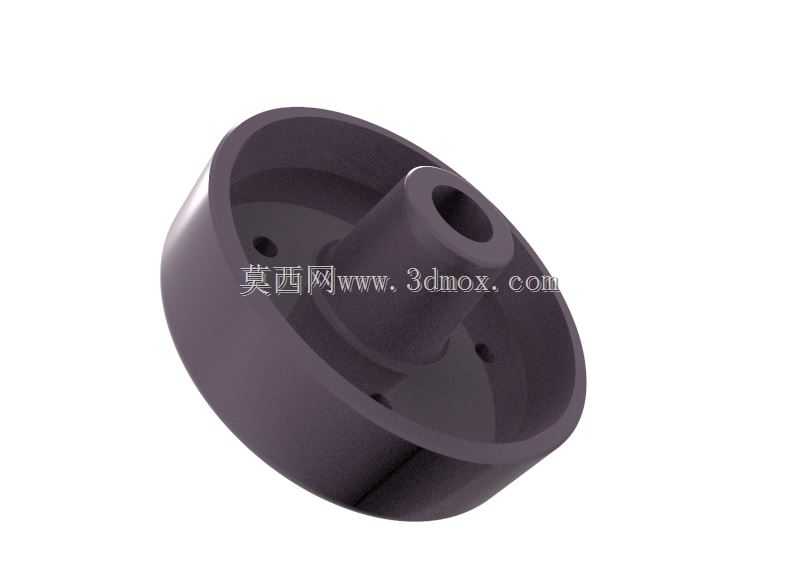

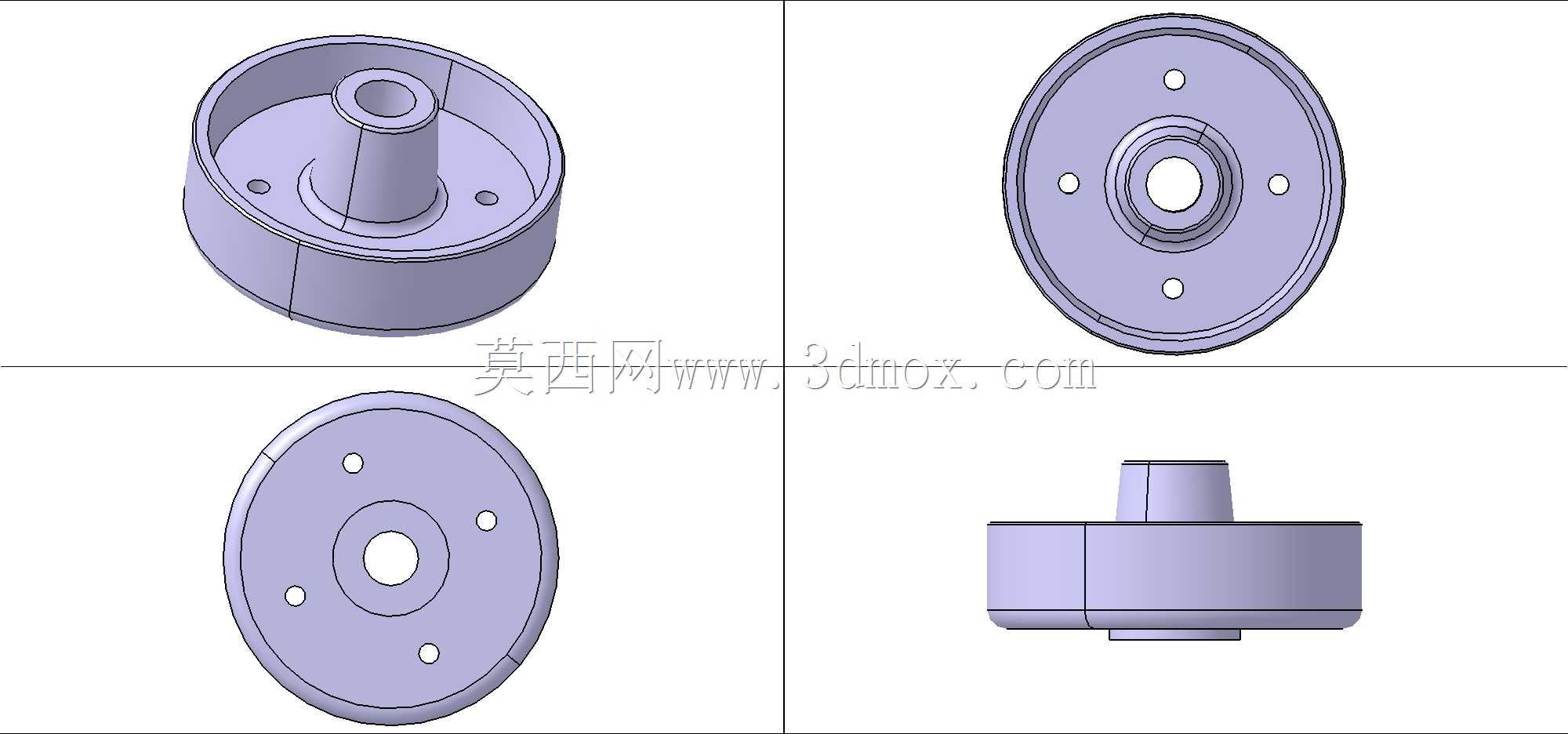

  从功能特性上看,该结构件采用一体化盘式设计,外圈的环形法兰边均匀分布安装孔,用于和对接部件完成周向的螺栓紧固,保证连接后的同轴度与抗剪切能力;中心凸起的轴座部分加工有贯通的轴孔,用于穿装传动轴或者定位芯轴,轴座与外圈法兰之间通过辐板式结构连接,在保证整体结构刚度的前提下,尽可能降低了零件的自重,减少旋转过程中的转动惯量,避免启停阶段产生过大的惯性冲击。法兰端面上的沉孔设计,能够让螺栓安装后头部完全埋入法兰平面,不会突出表面干涉其他相邻部件的装配,适配安装空间紧凑的传动舱内部布局。

  设计这类零件时,首先要根据传递的额定扭矩计算轴孔的配合公差,通常轴孔与传动轴采用H7/k6的过渡配合,既保证装配后的周向定位精度,也方便后期维护时的拆卸作业。外圈法兰的安装孔分布圆直径需要和对接部件的孔位完全匹配,孔位的位置度公差控制在0.05mm以内,避免装配时出现螺栓无法穿入的问题。辐板部分的厚度需要根据额定载荷下的应力分布做优化,通过有限元分析可以看到,应力集中区域主要出现在轴座与辐板的过渡圆角处,因此设计时在该位置设置了R3-R5的过渡圆角,避免应力集中导致的零件疲劳断裂,同时辐板上开设的减重孔也兼顾了拆装时的抓取便利性,操作人员可以直接握持减重孔完成零件的对位安装。

  从安装边界来看,该零件的轴向安装尺寸由中心轴座的凸起高度决定,轴座的凸起长度需要匹配对接轴承的内圈宽度,保证轴承安装后能够完全贴合轴座的定位端面,不会出现轴向窜动;外圈法兰的外径尺寸需要小于安装舱体内壁的最小通过直径,预留至少2mm的装配间隙,避免旋转过程中法兰外圈与舱壁发生剐蹭。轴孔的端面与法兰安装面的垂直度公差控制在0.02mm以内,保证轴系安装后不会出现偏摆,降低旋转过程中的振动与噪音。零件的材质通常选用45号钢或者铸铝合金,根据使用场景的载荷大小选择,重载工况下采用45号钢调质处理,表面做发黑防锈处理,轻载高速场景下采用铸铝合金材质,进一步降低转动惯量,提升传动响应速度。

  在实际装配过程中,需要先将轴孔与传动轴擦拭干净,涂抹少量润滑脂方便压装,螺栓紧固时采用对角分次拧紧的方式,保证法兰面受力均匀,避免因单侧受力过大导致法兰面变形,影响连接的密封性与同轴度。日常维护时只需要定期检查螺栓的预紧力,以及轴孔与轴配合处的磨损情况,当配合间隙超过0.1mm时就需要更换零件,避免因间隙过大导致传动振动加剧,损坏其他关联部件。
