离心泵闭式叶轮三维结构设计

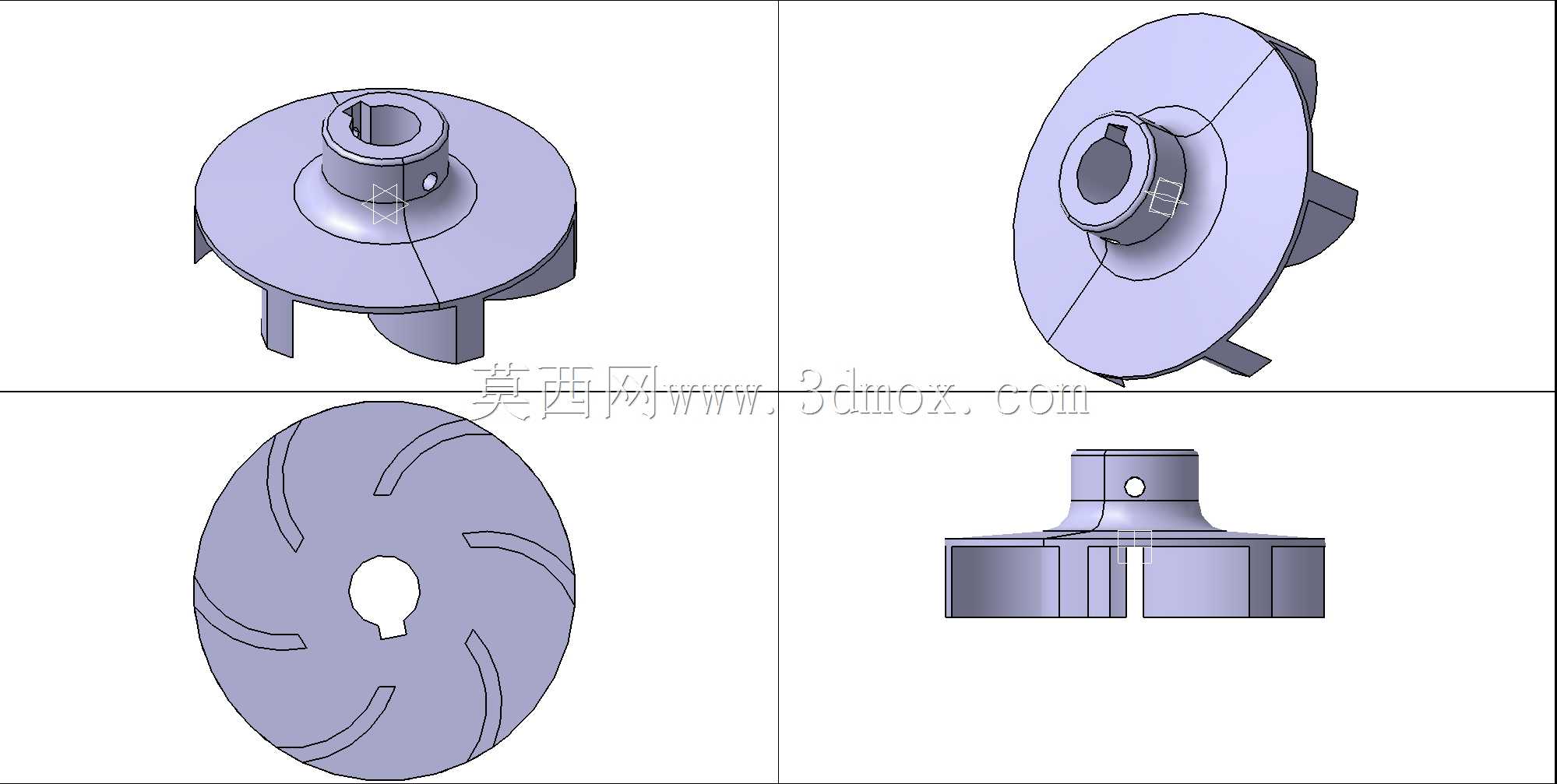

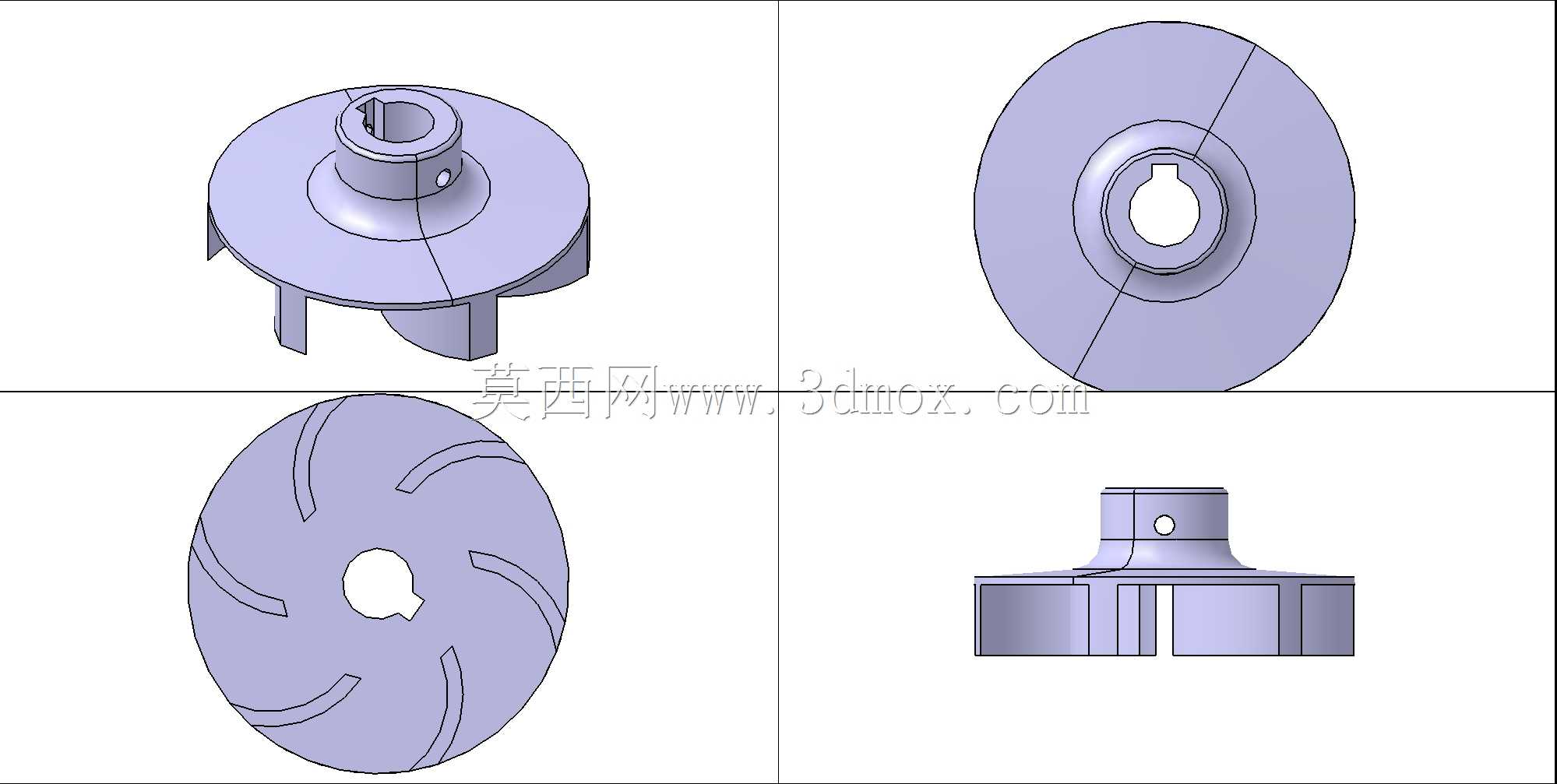

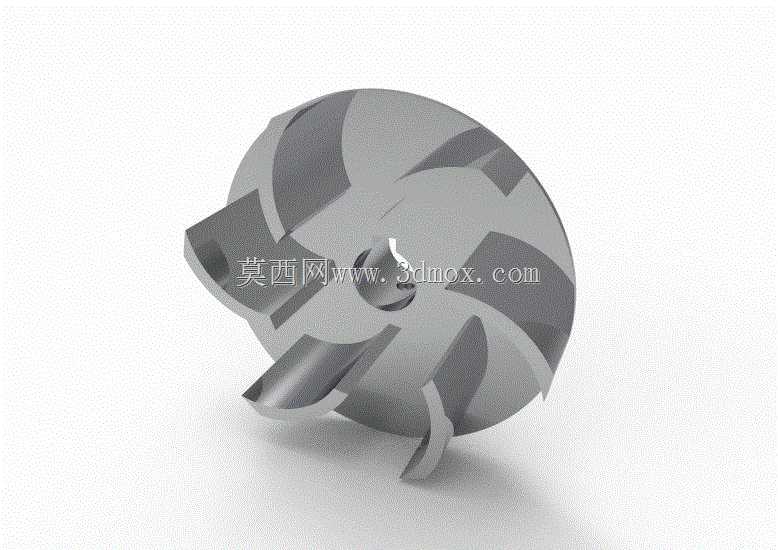

　　在流体输送领域，离心泵是应用覆盖范围最广的动力式流体输送设备，从市政供水、暖通循环、化工介质输送到农田排灌、工业冷却系统，几乎所有需要连续输送低粘度流体的场景，都离不开离心泵的稳定运行，而叶轮作为离心泵唯一对流体做功的核心部件，其结构设计的合理性直接决定整泵的水力效率、运行稳定性与抗汽蚀性能。这款叶轮采用后弯式闭式叶片结构，整体为一体化铸造适配的构型，前后盖板与叶片形成封闭的流道，相比开式、半开式叶轮，闭式结构在输送清洁无颗粒介质时，能最大程度减少流体在叶片边缘的泄漏回流，容积效率可提升8%到12%，更适合清水、低粘度化工介质等常规输送工况。从结构设计逻辑来看，这款叶轮的叶片数设置为6片，是兼顾水力效率与流道过流能力的选型结果：

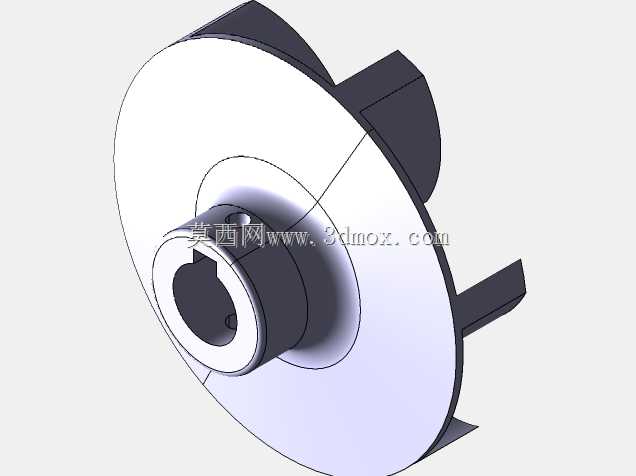

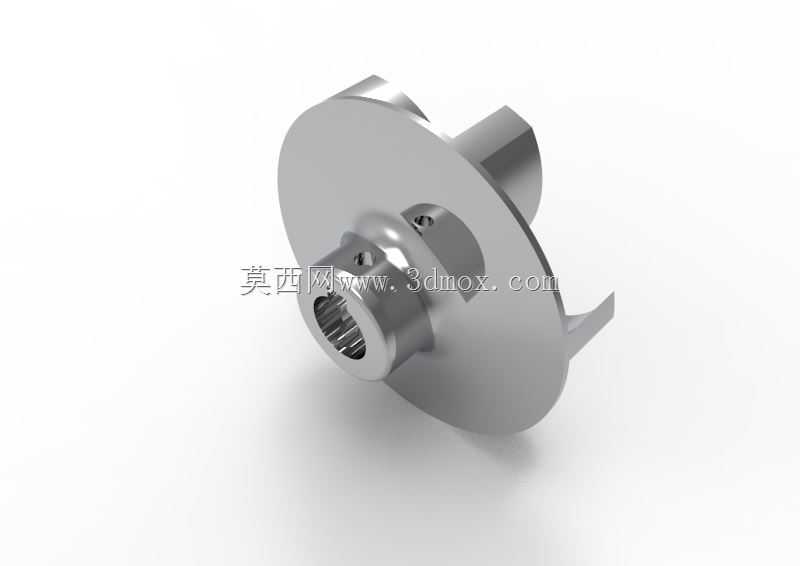

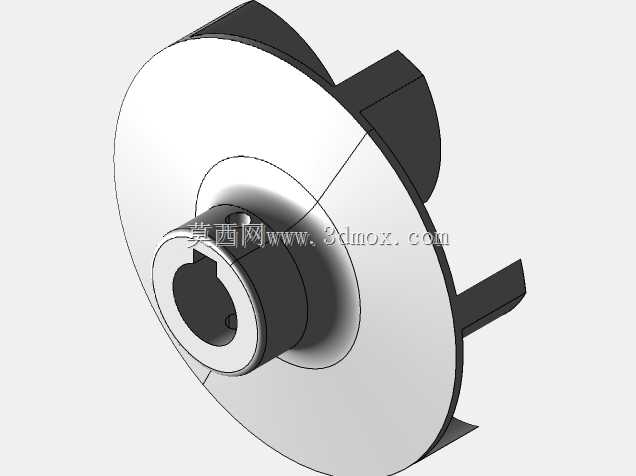

　　叶片数过少会导致流道内流体的滑移系数增大，理论扬程降低，同时单个流道的通流截面过大，流体在流道内的流动均匀性变差，容易出现局部脱流引发振动；叶片数过多则会增加流道的壁面摩擦损失，同时挤占流道过流面积，降低大流量工况下的过流能力，6片后弯叶片的构型，能在额定工况下让流体沿叶片型线平滑流动，出口流动角与蜗壳的进口角匹配度更高，减少流体进入蜗壳时的冲击损失。叶轮的中心位置设计有与泵轴配合的轮毂孔，孔内预留了键槽安装位，用于传递轴的扭矩，轮毂的轴向长度经过匹配计算，既保证与泵轴的配合长度足够传递额定扭矩，避免运行中出现叶轮与轴的相对滑动，又不会过长增加转子的悬臂重量，影响轴系的临界转速。叶轮的前后盖板采用等强度变厚度设计，

　　靠近轮毂位置的盖板厚度更大，可承受高速旋转时的离心应力与流体压力载荷，靠近叶轮出口位置的盖板厚度逐渐减薄，在保证结构强度的前提下降低叶轮整体重量，减少转子的转动惯量，降低泵启动时的电机启动扭矩。从安装边界来看，这款叶轮的进口直径按照额定流量下的进口流速1.8到2.5m/s设计，可匹配对应口径的离心泵吸入室，出口宽度与比转速适配，安装时叶轮后盖板与泵体密封环的间隙控制在0.2到0.5mm之间，间隙过大会增加容积损失，间隙过小则可能在轴系窜动时出现动静摩擦，损坏部件。在实际工程应用中，这类叶轮多用于单级单吸离心泵，适配的工况扬程范围覆盖20到80米，单台泵的流量覆盖范围从每小时十几立方米到上百立方米，

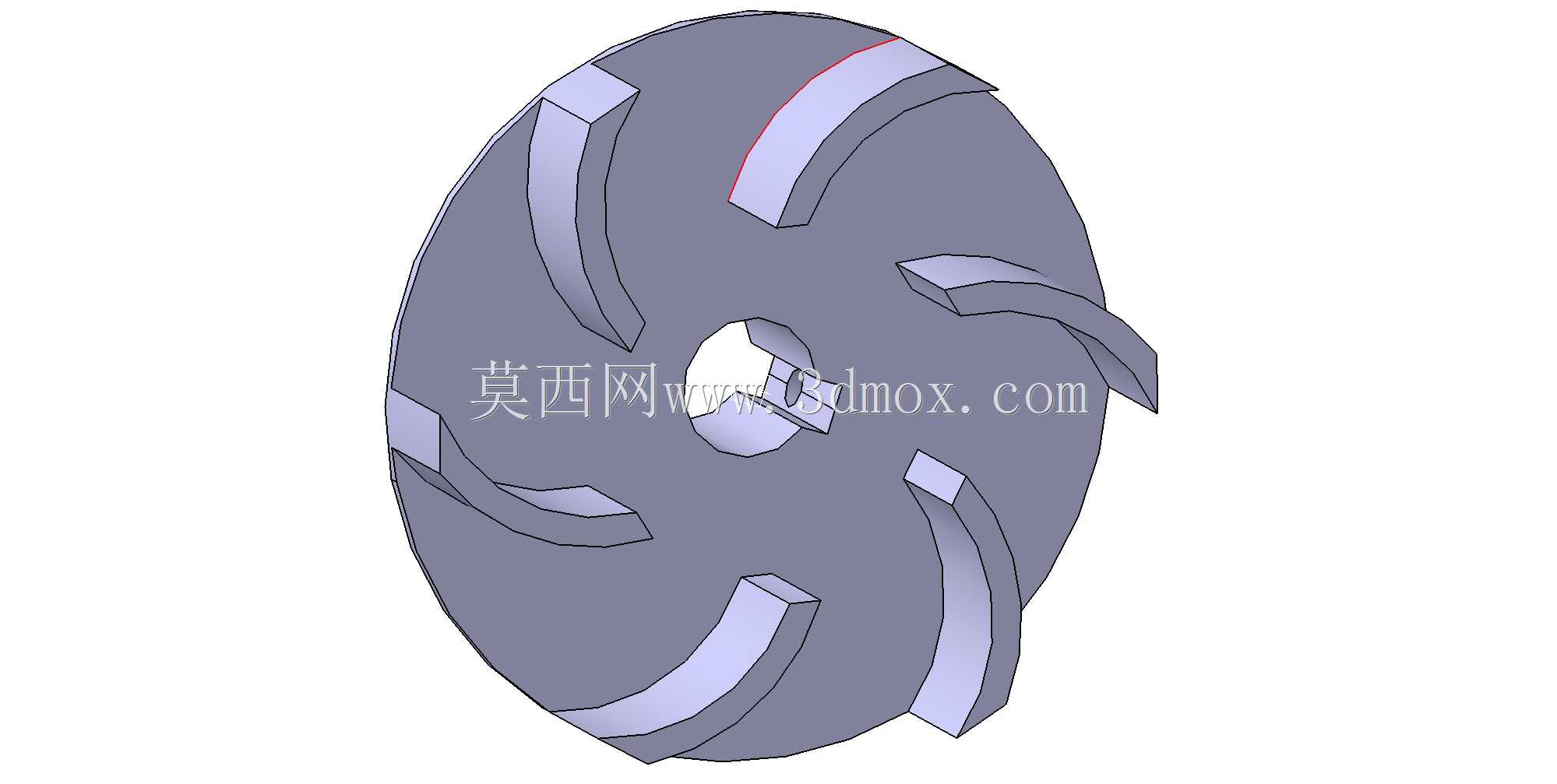

　　可根据实际输送介质的特性调整叶片出口角与流道的表面粗糙度要求，如果输送的介质带有轻微腐蚀性，可在建模完成后直接调整材质参数适配不锈钢、双相钢等铸造材质，无需大幅改动整体结构。建模过程中，叶片的型线采用圆柱截面保角变换法生成，保证每个流道的截面沿流动方向平滑变化，没有突然的扩压或收缩段，避免流体在流道内出现局部涡流，减少水力损失；叶轮的出口边做了轻微的斜切处理，可降低叶轮出口的尾迹涡强度，减少流体对蜗壳隔舌的冲击，降低泵运行时的流体噪声。需要注意的是，这类闭式叶轮对介质的清洁度有一定要求，不适合输送含有大直径固体颗粒的介质，否则颗粒容易卡在叶片与盖板之间的流道内，造成流道堵塞，甚至磨损叶片导致动平衡失效，若要输送含颗粒介质，需要在这个模型基础上调整为半开式结构，同时加大叶轮流道的过流宽度。在做转子动力学校核时，这款叶轮的重心与轴的配合中心重合，做动平衡校验时可在叶轮前后盖板的外缘预留去重位置，保证动平衡精度达到G6.3级以上，满足离心泵高速旋转的运行要求，避免运行中出现轴系振动超标、轴承过早损坏的问题。
