汽车尾灯用蜂窝纹理反光反射器结构设计

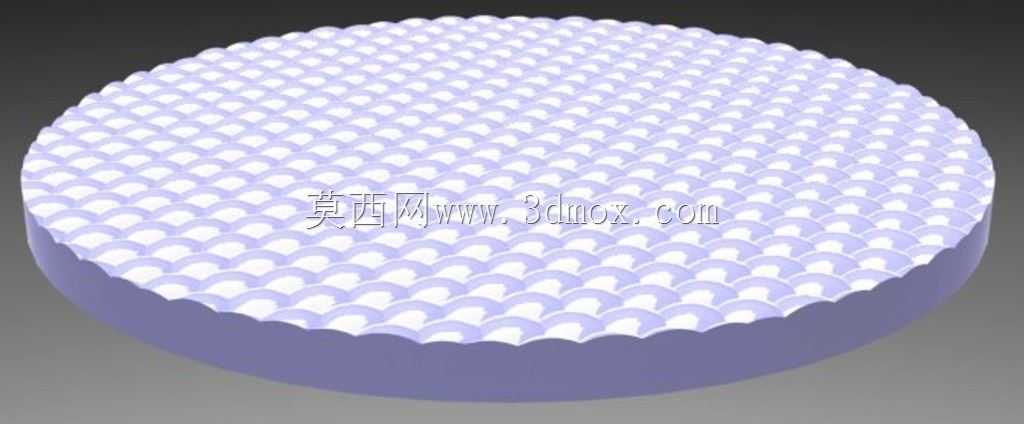

　　在汽车灯具的结构设计环节，尾灯反射器属于被动安全范畴的核心功能件，日常道路场景中，车辆临时停靠、低能见度天气行驶时，后方车辆的入射光线照射到反射器表面，会通过表面的微结构阵列实现定向逆反射，无需额外供电即可让后方驾驶员清晰识别车辆位置与轮廓，避免追尾类事故发生，是车辆被动安全配置中不可缺失的组成部分。这款反射器采用圆形基体设计，整体为薄型盘状结构，基体厚度控制在适配尾灯总成内部安装空间的范围内，边缘做了波浪形收边处理，既可以匹配尾灯灯罩的内部安装卡位，也能避免安装时锐边刮擦周边线束或灯罩内壁，安装时可通过背部的定位柱与灯壳内的安装孔位配合，辅以卡扣或者胶粘的方式完成固定，不需要额外设计复杂的连接结构，

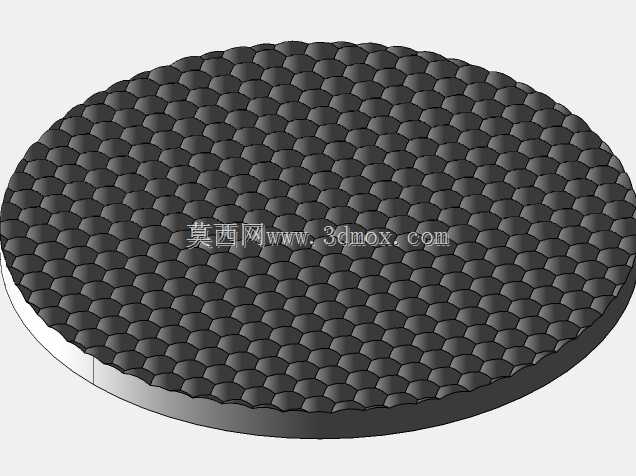

　　适配多数常规乘用车尾灯的内部安装边界。表面的微结构阵列是这款反射器的设计核心，采用类蜂窝状的半圆弧凸点阵列排布，每个微凸单元的曲率经过反复调校，能够将不同角度入射的光线按照法规要求的反射角度范围原路返回，相比传统的直角棱镜反射结构，这种蜂窝排布的微结构在大角度入射光线的反射效率上表现更优，当侧后方车辆的灯光以较大入射角照射到反射器表面时，依然能保持足够的反射亮度，满足不同方位的来车识别需求。设计过程中需要重点考量微结构的排布密度，单元尺寸过小会提升模具加工的精度要求，量产时注塑成型的脱模难度会大幅提升，容易出现微结构填充不满、表面缩痕的问题；单元尺寸过大则会导致反射光线的均匀性下降，容易出现局部亮斑或者暗区，

　　无法满足车灯法规的配光要求，这款反射器的单元尺寸经过多轮仿真验证，在反射效率和量产工艺性之间找到了平衡点，既保证了各个入射角度下的反射亮度符合GB标准要求，也适配常规的精密注塑加工工艺，采用透明PMMA材料注塑时，微结构区域可以一次成型，不需要后续的表面镀膜或者二次加工工序，能够有效控制量产的单件成本。实际装车场景中，反射器的安装位置通常位于尾灯灯罩的内侧下部或者侧部区域，需要避开尾灯内部的灯泡、LED光源以及线束的布置空间，这款圆形结构的反射器可以根据不同车型的尾灯造型需求，灵活调整安装位置，也可以通过拼接的方式组合成不同形状的反光区域，适配两厢车、三厢车、SUV等不同车型的尾灯造型设计。结构设计时还需要考虑材料的耐候性，

　　反射器长期暴露在户外环境中，需要耐受高低温交变、紫外线照射、雨水侵蚀等工况，表面微结构不能出现老化发白、变形开裂的问题，否则会直接导致反射效率下降，因此建模时特意在基体背部设计了均匀的加强筋网格，既可以提升整个反射器的结构刚性，避免注塑成型后出现翘曲变形，也能在长期使用过程中保持表面微结构的平面度，不会因为结构变形导致反射光线出现偏移。另外，表面的蜂窝状微结构除了满足光学反射的功能需求外，也能在一定程度上提升反射器的外观质感，当尾灯点亮时，微结构阵列可以对内部光源的光线起到均匀扩散的作用，让尾灯的点亮效果更加柔和，不会出现刺眼的局部亮斑，兼顾了功能实用性和外观美观性。在建模过程中，微结构的阵列采用参数化设计方式，每个单元的曲率、排布间距都设置为可调整参数，后续如果需要适配不同车型的配光要求，只需要调整对应参数即可快速生成新的结构模型，不需要重新进行整体建模，能够大幅缩短后续的衍生设计周期。安装边界方面，这款反射器的整体外径适配常规尾灯的内部预留空间，背部的安装定位柱高度根据灯壳的壁厚做了匹配设计，安装后反射器表面与灯罩内壁的间隙控制在1-2mm范围内，既不会因为间隙过大导致光线在灯罩和反射器之间出现多次反射形成杂光，也不会因为间隙过小在车辆行驶振动过程中出现摩擦异响。
