螺旋紧凑型节能荧光灯结构设计

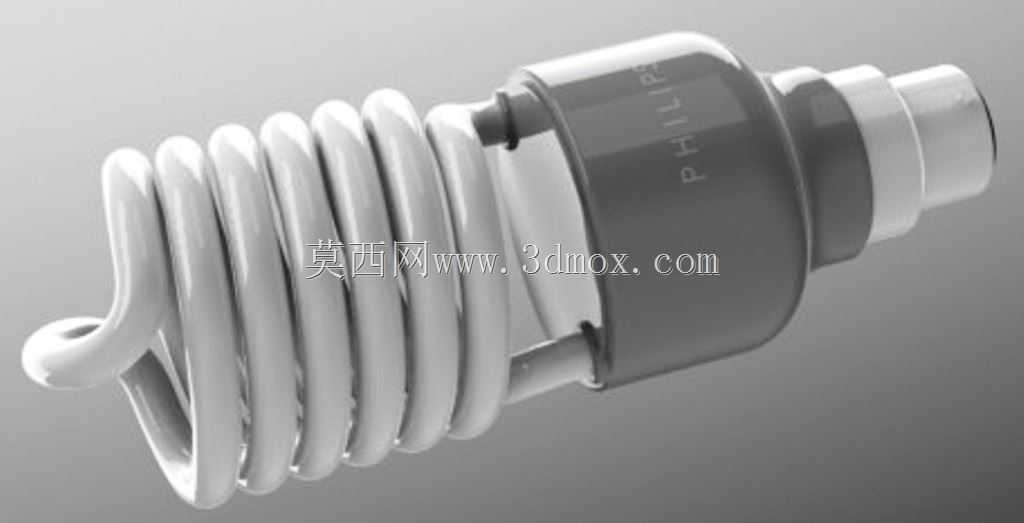

　　日常民用与商用场景中，紧凑型荧光灯曾是替代传统白炽灯的核心照明器件，这款螺旋结构的CFL灯，核心应用场景覆盖家庭室内顶灯、壁灯、台灯配套，以及办公区域格栅灯、走廊辅助照明等对安装空间有严格限制的点位。区别于直管型荧光灯需要预留较长的灯管伸展空间，螺旋盘绕的灯管结构可以在有限的垂直高度内排布足够长度的放电管，在保证发光效率的前提下大幅压缩整体外形尺寸，适配绝大多数标准E27/E26通用灯座的安装边界，不需要额外改动原有灯具的接线结构，可直接替换同接口的白炽灯产品，降低照明改造的适配成本。从结构设计逻辑来看，这款产品的核心分为三个功能模块：螺旋放电灯管、内置电子镇流器腔体、螺纹连接灯头。螺旋灯管采用多圈连续盘绕的结构，

　　每一圈灯管的弯曲半径保持一致，相邻管体之间预留均匀的散热间隙，避免灯管工作时热量集中堆积，影响荧光粉涂层的使用寿命；灯管与塑料腔体的连接位置采用耐高温密封胶固定，既可以固定灯管的相对位置，避免运输、安装过程中灯管受外力晃动出现断裂，也能阻挡灰尘、蚊虫进入腔体内部，保护内置的电子元器件。中间的塑料腔体采用阻燃PC材质注塑成型，外壁做防滑纹理处理，方便安装时徒手拧紧，不需要额外借助工具；腔体内部的电子镇流器采用紧凑排布设计，将整流电路、启动电容、滤波元件合理布局在有限的腔体内壁空间，元器件之间预留足够的电气安全间隙，同时在腔体对应发热元件的位置开设隐蔽的散热微孔，平衡散热需求与防尘防护要求。

　　尾部的金属螺纹灯头严格遵循通用灯座的尺寸公差标准，螺纹的牙距、牙高以及顶端触点的突出高度都符合通用接口规范，保证拧入灯座后接触可靠，不会出现接触不良导致的闪烁问题，灯头与塑料腔体的连接位置采用压合加固结构，承受安装时的拧紧扭矩不会出现松脱。设计过程中需要重点考量几个工程边界：首先是整体的最大外径，螺旋灯管的最外圈直径不能超过通用灯座的允许安装范围，避免装入灯罩时出现卡滞；其次是整体的垂直高度，要适配常见的吸顶灯、台灯灯罩的内部深度，不会出现灯罩无法盖合的问题；另外灯管的盘绕圈数需要匹配额定功率要求，在保证发光通量达标的前提下，尽可能减少不必要的管长，控制整体成本。实际使用过程中，这款结构的节能灯相比同功率白炽灯能耗降低70%以上，

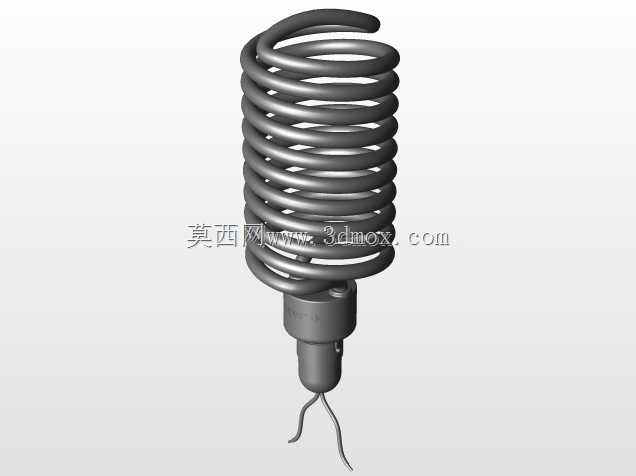

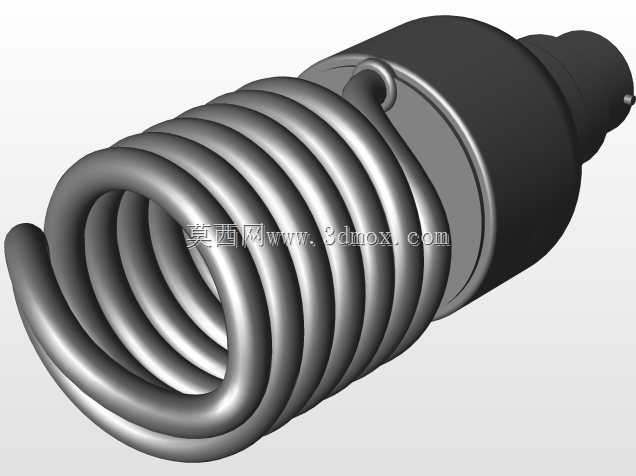

　　使用寿命是传统白炽灯的5-8倍，螺旋结构的发光面更均匀，不会出现直管紧凑型灯具单侧发光偏暗的问题，适配各类漫反射灯罩的配光需求。结构建模时需要重点还原灯管的螺旋扫掠路径，保证每一段管体的曲率连续，没有弯折死角，避免实际生产时出现管内荧光粉涂布不均、排气不彻底的问题；灯头与腔体的配合位置需要做止口定位，保证装配时的同轴度，避免成品出现灯头歪斜，无法顺利拧入灯座的问题。
