Q版卡通履带式玩具坦克战车结构设计

　　这款履带式玩具战车的三维结构设计，核心面向儿童玩具制造领域的量产需求，在结构规划阶段就充分兼顾了玩具产品的安全性、可玩性与注塑量产的工艺可行性。从实际应用场景来看，该产品主要面向低龄儿童的桌面玩耍、场景模拟游戏需求，整体做了圆润化的倒角处理，所有外露棱边均设置了不小于R1.5的圆角，完全规避尖锐结构带来的划伤风险，符合玩具安全的强制标准要求。

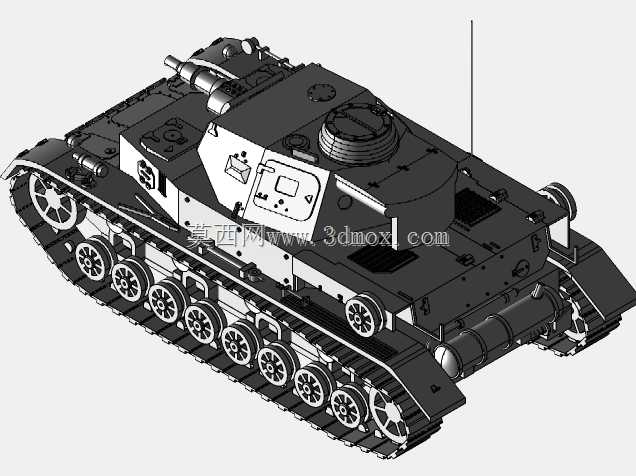

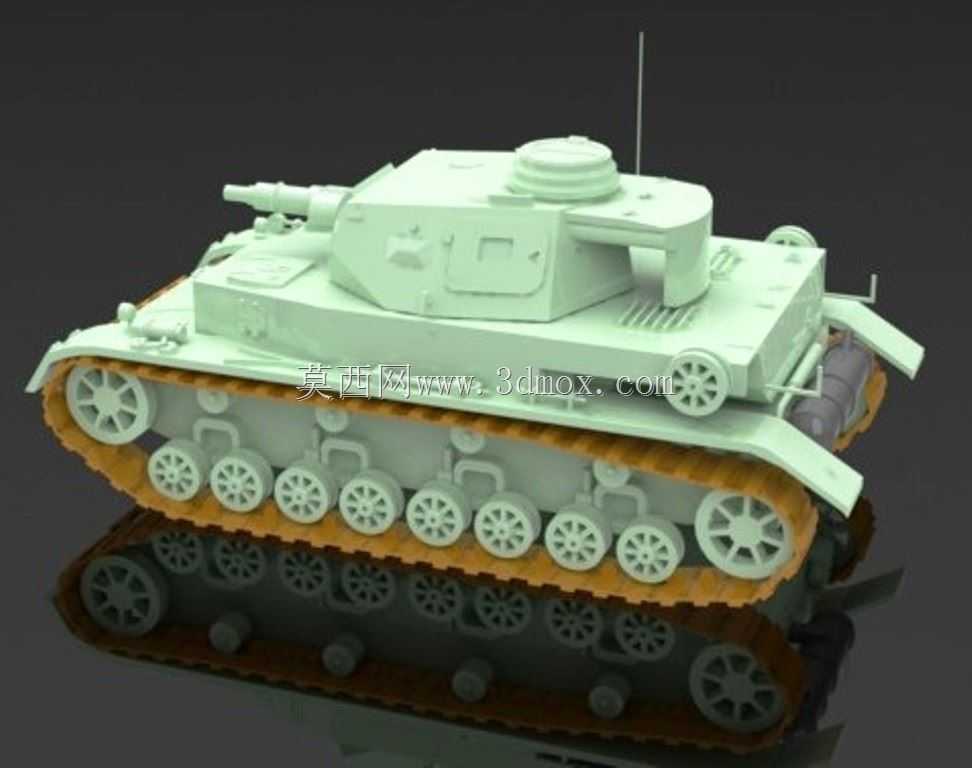

　　在行走机构的设计上，参考了真实履带式装甲车辆的行走布局，但做了适配玩具尺寸的简化处理：单侧设置7个小直径负重轮，搭配前置诱导轮、后置主动轮的布局，履带采用分段式卡扣结构，不需要额外粘接即可完成组装，既还原了真实坦克履带的视觉效果，又能保证在桌面、地毯等常见儿童玩耍场景下的行走顺畅度，不会出现卡滞、履带脱落的问题。负重轮的轮轴采用一体化注塑的凸台定位结构，不需要额外加装金属轴件，大幅降低了生产组装的工序成本，同时轮缘做了微凸的防滑纹理，在光滑漆面、塑料桌面等接触面也能提供足够的摩擦力。

　　车体上部的炮塔结构采用可360度旋转的卡扣式连接，炮塔与车体座圈之间预留了0.2mm的装配间隙，既保证转动时的阻尼感适中，不会出现轻微晃动就移位的问题，又不会因为间隙过小导致转动卡涩。炮塔上的炮管做了固定角度的上翘设计，炮口位置做了封闭处理，避免儿童将细小物件塞入炮管造成误吞风险，同时炮管与炮塔主体采用一体化注塑结构，减少了单独组装炮管的工序。车体顶部的舱盖做了仿真的凸起造型，但并未设置可开启结构，避免小零件脱落带来的安全隐患，舱盖周边的细节纹理做了浅浮雕处理，既保留了真实战车的视觉辨识度，又不会因为纹理过深导致注塑时出现缺胶、粘模的问题。

　　从外形尺寸与安装边界来看，整车长宽高比例控制在适配儿童手掌抓握的范围，整体宽度不超过80mm，长度控制在150mm以内，高度不含天线部分约70mm，天线采用软质PVC材质的预留安装位，装配后天线高度不超过100mm，既还原了真实战车的天线细节，又不会因为天线过硬过长导致玩耍时戳碰受伤。车体底部做了平整化处理，没有突出的结构，放置在平面上时可以保持稳定，不会出现侧翻的问题，底部预留了配重块的安装槽位，可以根据产品定位选择是否加装金属配重块，提升整车的握持质感，配重槽采用卡扣式盖板固定，不需要螺丝紧固，组装效率更高。

　　在设计思路上，整车所有结构均采用等壁厚设计，主体壁厚控制在2.2mm-2.5mm之间，所有筋位厚度不超过主体壁厚的60%，避免注塑成型时出现缩痕、翘曲等工艺缺陷，所有装配卡扣的拔模角度设置为1.5度，既保证卡扣的连接强度，又能方便脱模，提升量产时的良品率。车体侧面的观察窗、工具箱等细节均采用凹陷式造型，不需要额外的分件就能呈现足够的仿真效果，整车除了履带、炮塔两个活动部件之外，其余结构均为一体化注塑成型，总零件数量控制在5件以内，大幅降低了模具开发成本与组装人工成本。

　　针对实际玩耍中的耐用性需求，所有活动连接位置均做了加厚处理，炮塔座圈的连接卡扣厚度达到3mm，反复旋转拆装也不会出现断裂问题，履带的连接卡扣做了圆角过渡，反复弯折也不容易出现白边、断裂的情况，能够承受儿童日常玩耍中的摔碰、拉扯等外力作用。同时整车的配色预留了分色设计的定位台阶，不同颜色的部件之间设置了0.15mm的定位止口，方便后续喷涂、移印等表面处理工序的定位，保证外观细节的对齐精度。
