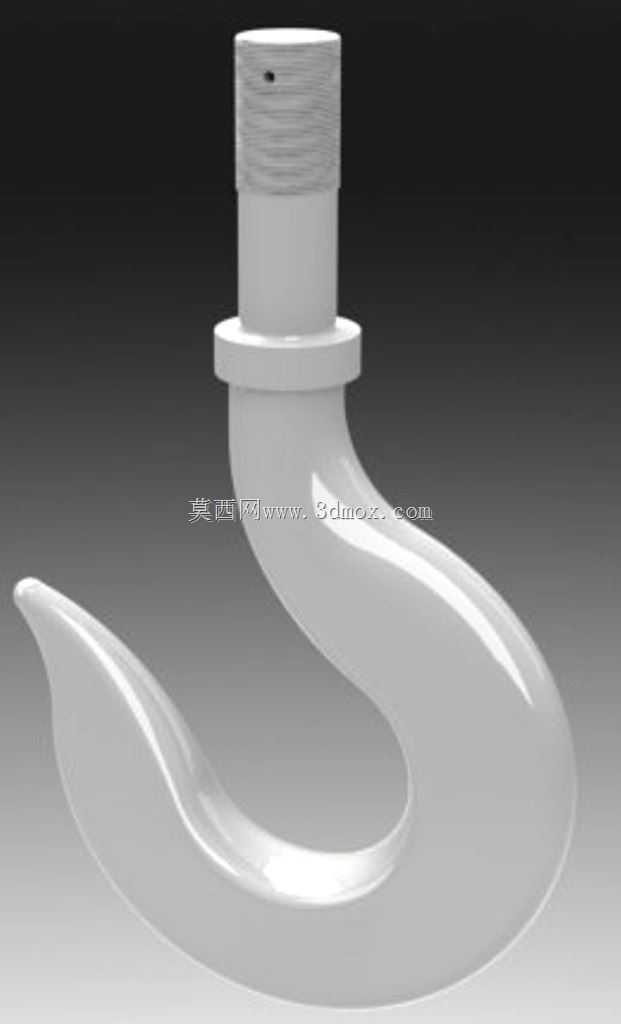

起重作业用单钩式吊钩结构设计

　　在工矿企业、港口码头、基建施工现场的物料转运环节，吊钩是直接承载被吊重物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与作业效率，本次建模的单钩式起重吊钩，针对中小吨位常规吊装场景设计，适配通用桥式起重机、门式起重机、流动式起重机的起升机构末端挂载需求。从实际工况出发，吊钩的钩身采用大曲率弯弧结构，钩口内侧预留足够的挂接空间，可适配钢丝绳吊索、卸扣、吊装带等多种常用吊具的挂接需求，钩身截面从钩尖到颈部采用渐变式过渡设计，钩尖位置截面尺寸略小，方便吊具快速滑入挂接位，向颈部延伸过程中截面逐步增大，匹配吊装过程中不同位置的受力分布——吊装作业时，钩身颈部承受拉弯复合载荷，弯弧段承受弯曲与挤压载荷，

　　渐变截面可在控制整体重量的前提下，让各段应力分布更均匀，避免局部应力集中导致的疲劳失效风险。上部的连接段采用外螺纹结构设计，搭配中部的定位法兰盘，安装时可直接旋入吊钩横梁的对应安装孔内，法兰盘端面与横梁接触面经过平面度适配设计，可保证吊钩挂载后处于垂直受力状态，避免安装偏斜带来的附加侧向载荷，螺纹段的长度预留足够的调节余量，可适配不同厚度的吊钩横梁安装场景，螺纹规格匹配常规中小吨位起重机的吊钩螺母锁紧结构，安装后可通过止动垫片实现防松，满足长期往复吊装作业的防松要求。设计过程中，钩身的弯弧曲率经过反复校核，确保吊具挂接后受力方向始终沿吊钩垂直中心线方向，避免吊具在起升过程中从钩口滑脱，钩尖位置做了向上的微翘处理，

　　在不影响吊具挂入便利性的前提下，进一步降低脱钩风险。从安装边界来看，上部螺纹段的外径控制在常规中小吨位吊钩的通用尺寸区间内，法兰盘的外径尺寸略大于螺纹大径，可在安装时起到轴向定位作用，钩身的最大外伸长度适配常规起重机吊钩组的内部空间，不会与滑轮组、护板等周边部件产生运动干涉，吊钩整体的垂直中心与螺纹段中心保持严格同轴，确保起升过程中重物不会出现额外的偏摆。在功能特性层面，该吊钩结构无额外复杂活动部件，整体为一体式锻造结构的数字化还原，日常使用过程中仅需定期检查钩身磨损、裂纹与开口变形量即可，维护成本极低，可适应露天作业、车间内部作业等多种复杂工况，表面的光滑过渡设计可减少吊具与钩身之间的磨损，延长吊具与吊钩本身的使用寿命。

　　建模过程中对所有过渡圆角做了精细化处理，尤其是颈部与法兰盘衔接位置、钩身弯弧的内外侧过渡位置，均采用大圆角平滑过渡，避免直角结构带来的应力集中问题，这些细节位置的处理直接决定了吊钩在交变载荷下的疲劳寿命，也是实际生产过程中锻造工艺需要重点控制的结构点位。从实际选型适配角度，该吊钩的承载能力覆盖常规6吨级吊装作业需求，可直接替换同吨位规格的在用吊钩备件，安装尺寸与行业通用规格保持一致，无需对原有吊钩横梁、螺母等配套部件做额外修改，降低备件替换的适配成本。在吊装散料吊斗、成捆型材、设备构件等常规重物时，该吊钩的钩腔空间可同时容纳多根吊索的挂接，满足多吊点平衡吊装的使用需求，钩身的承重方向经过受力仿真验证，在额定载荷下各位置的安全系数均满足起重机械安全规范的要求，不会出现永久变形或断裂风险。
