壁挂式卫浴洗护瓶承托支架结构设计

　　日常卫浴空间的墙面收纳场景中，洗护类瓶装产品的存放一直是容易被忽略的结构设计细节，常规台置摆放不仅占用有限的洗手台平面空间，瓶身底部长期接触积水还容易滋生污渍、加速标签脱落，这款壁挂式瓶架正是针对这类实际使用痛点完成的结构设计。从实际安装适配性来看，该支架预留了两种安装方式的结构冗余，既可以通过背部预留的挂孔配合墙面挂钩实现免打孔挂装，适配瓷砖、玻璃等光滑墙面的临时收纳需求，也可以通过底座与立板上预留的沉头安装孔，配合自攻螺丝将支架刚性固定在卫生间墙面的隔板、实体墙面上，满足长期高频使用的固定需求，安装位的孔位间距参考常规卫浴五金的通用安装尺寸设计，不需要额外定制打孔点位，适配多数家庭、公共卫浴的现有墙面安装条件。

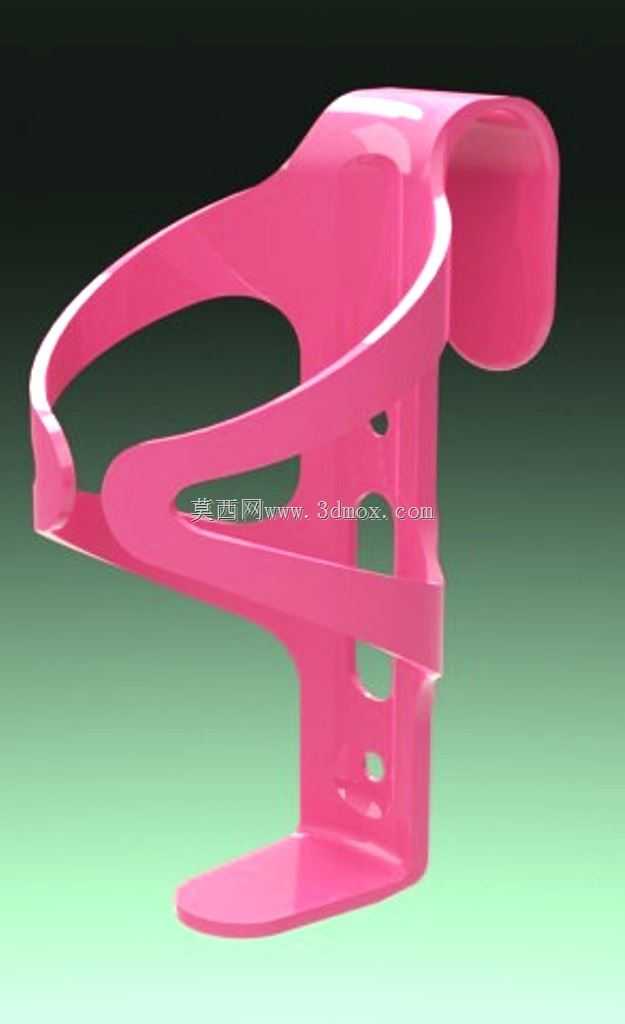

　　结构受力层面，这款支架采用了一体化环绕式承托结构，区别于传统平直托板的设计，侧向的弧形环绕筋条从底座平面向上延伸，形成半包围的限位空间，能够适配圆柱型、带弧度瓶身的洗护产品，避免瓶身因外力触碰出现侧翻滑落；筋条上预留的多组长圆形镂空结构，一方面可以减少注塑生产时的材料用量，降低构件整体重量，另一方面能够让淋溅到支架上的积水快速排出，避免支架与瓶身接触位置长期积水积垢，日常清洁时只需要直接擦拭即可，没有藏污纳垢的封闭死角。底部的承托平面做了微向上的翻边处理，能够对瓶身底部形成边缘限位，即使瓶身直径略小于支架环绕内径，也不会从底部滑脱，翻边的高度控制在3mm以内，不会在取放瓶身时形成卡滞。

　　从实际使用场景的适配尺寸来看，支架的环绕内径参考市面主流500ml-750ml规格洗护瓶的外径尺寸设计，能够覆盖洗发水、沐浴露、洗手液等常见卫浴瓶装产品的尺寸范围，立板的安装高度可以根据使用者的操作习惯灵活调整，通常安装在洗手台上方15cm-20cm的位置，取放时不需要抬手过高，也不会磕碰台面上摆放的其他物品。支架的整体外轮廓做了全圆角过渡处理，没有尖锐的棱角凸起，即使在狭小的卫浴空间内走动磕碰，也不会造成划伤，符合卫浴类五金配件的安全设计要求。

　　建模过程中针对塑料注塑成型的工艺特性做了对应结构优化，所有筋条的壁厚保持均匀一致，避免出现壁厚差过大导致的注塑缩痕、翘曲问题，安装孔的位置都做了局部加厚处理，避免螺丝锁附时出现柱位开裂的情况，弧形筋条与立板、底座的连接位置都做了圆角过渡，减少应力集中的同时，也能够提升结构整体的抗冲击强度，即使瓶身满载重量放置，长期使用也不会出现连接位置断裂的问题。侧向的开放式开口设计，让取放瓶身时不需要完全对准支架中心，从侧面即可将瓶身滑入承托位，操作容错率更高，相比全包围式的支架结构，取放动作更加顺畅，也能够适配部分带按压泵头的瓶装产品，不会因为泵头突出位置与支架结构产生干涉。
