潜水泵用闭式离心叶轮结构设计

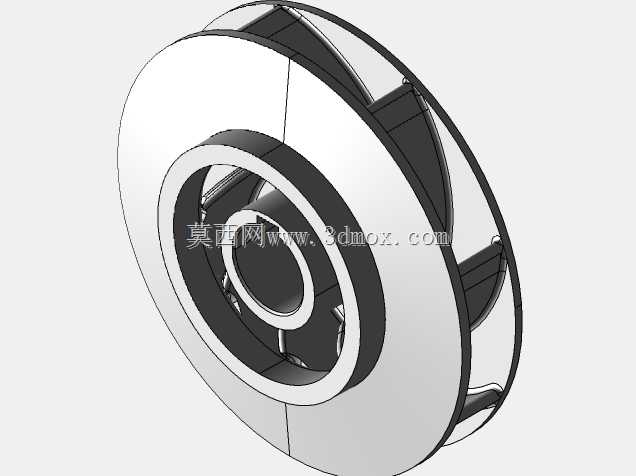

　　作为常年和流体机械打交道的结构工程师，拿到这个叶轮的数模第一眼就能判断，这是典型的潜水离心泵闭式叶轮，是整台潜水泵最核心的水力做功部件。这类叶轮的应用场景非常明确，主要配套在井用提水、基坑排水、农用灌溉、小型污水处理场景的潜水电泵上，整个叶轮完全浸没在水体中工作，不需要额外的引水结构，开机即可直接输送介质，相比普通卧式离心泵的叶轮，它的结构强度和水力平衡设计要求更高，毕竟要承受水下高速旋转的交变载荷，还要兼顾泥沙磨损的耐受能力。

　　从实际用途来看，这个叶轮的核心作用是通过高速旋转将电机传递的机械能转化为水体的压力能和动能，让进入叶轮中心的水在叶片的推动下沿流道向外甩出，最终通过泵体的导叶结构汇集后输送到指定管路。这类叶轮的设计直接决定了整台潜水泵的效率、扬程和抗气蚀性能，很多时候潜水泵出现效率偏低、运行噪音大、电流超标的问题，追根溯源都是叶轮的水力设计或者安装匹配出了问题。

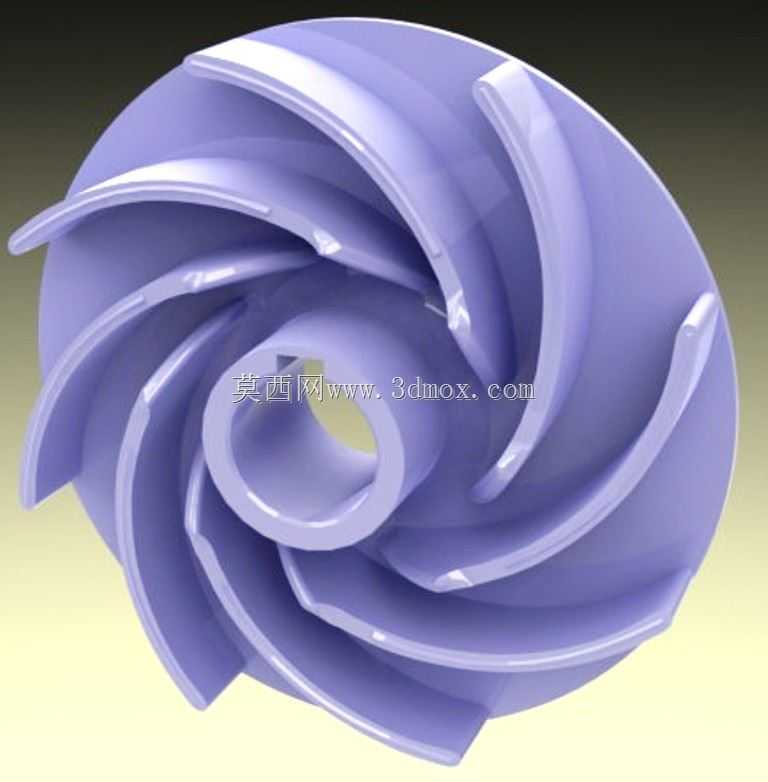

　　从功能特性上看，这个叶轮采用的是后弯式扭曲叶片设计，叶片数量在6片左右，这种叶片构型的优势很明显：首先是水流在流道内的转向更平缓，能有效降低水力损失，相比直叶片设计效率能提升8%到12%；其次是功率曲线更平缓，不会随着流量增大出现电机过载的问题，对潜水泵这种大多在无专人值守场景运行的设备来说，过载保护的特性非常实用。另外叶轮的前后盖板做了等厚过渡设计，前盖板的型线和进水口的喇叭口做了顺滑衔接，能减少进水侧的涡流损失，降低气蚀发生的概率，毕竟潜水泵如果在进水液位偏低的工况下运行，很容易因为进气产生气蚀，光滑的进水边型线能大幅提升叶轮的抗气蚀余量。

　　说到设计思路，这个叶轮的建模逻辑完全是按照水力设计的流程来的：首先是根据设计扬程、流量、转速参数确定叶轮的进出口直径、叶片出口安放角、包角这些核心水力参数，之后通过曲面放样构建叶片的扭曲型面，再和前后盖板合并成整体的闭式叶轮结构。值得注意的是，叶轮的中心轮毂孔做了加厚处理，这个位置是和泵轴配合传递扭矩的关键部位，加厚设计一方面能提升键槽位置的结构强度，避免启动瞬间扭矩过大导致轮毂开裂，另一方面也能做动平衡的时候有足够的去重余量，毕竟高速旋转的部件动平衡精度直接影响整泵的运行振动值，一般这类小直径潜水泵叶轮的动平衡精度要做到G6.3级以上，才能保证运行时的振动控制在允许范围内。另外叶片的出口边做了轻微的斜切处理，这个细节是为了减少叶轮出口的尾迹涡流，降低和导叶之间的动静干涉噪音，很多小厂做的叶轮忽略这个细节，运行时会出现明显的高频啸叫，就是因为出口边的尾迹冲击导叶导致的。

　　从安装边界和尺寸配合来看，这类叶轮的轴向定位是靠轮毂端面和泵轴的轴肩配合，周向靠平键传递扭矩，前端用叶轮螺母锁紧，所以轮毂孔的公差一般选H7配合，既能保证装配的便利性，又不会因为间隙过大出现运转时的偏心。叶轮的前盖板和泵体进水口之间的间隙要控制在0.3mm到0.5mm之间，间隙过大会导致高压水回流到进水腔，降低泵的效率，间隙过小则容易因为轴的窜动出现前盖板和泵体的摩擦，严重时甚至会卡死叶轮。另外叶轮的最大外圆尺寸要和泵体的内腔尺寸匹配，径向间隙一般控制在1mm左右，间隙过大同样会造成容积损失，过小则会给装配带来难度，尤其是带泥沙的水质工况，还要预留一定的磨损余量。

　　实际工程应用中，这类叶轮一般采用工程塑料或者铸锡青铜材质，工程塑料材质的成本低、重量轻、抗腐蚀性好，适合民用清水输送场景，铸青铜材质的耐磨性更好，适合带少量泥沙的排水场景。建模的时候还要注意叶片和盖板连接处的圆角过渡，不能出现直角尖角，一方面是避免铸造或者注塑的时候出现应力集中，导致部件开裂，另一方面也是减少水流在转角位置的脱流损失，提升过流的顺畅度。很多新手建模的时候容易忽略这个过渡圆角，做出来的叶轮不仅加工难度大，实际运行效率也会比设计值低不少。另外叶轮的后盖板位置一般会设计几个平衡孔，用来平衡前后盖板的压力差，降低轴向力对泵轴承的负载，不过从这个数模的展示面看不到背面的结构，但按照常规的设计逻辑，这个尺寸的叶轮肯定会配置平衡孔结构，否则轴向力过大会大大缩短轴承和机械密封的使用寿命。
