九十度限位自锁式折叠桌棘轮铰链结构

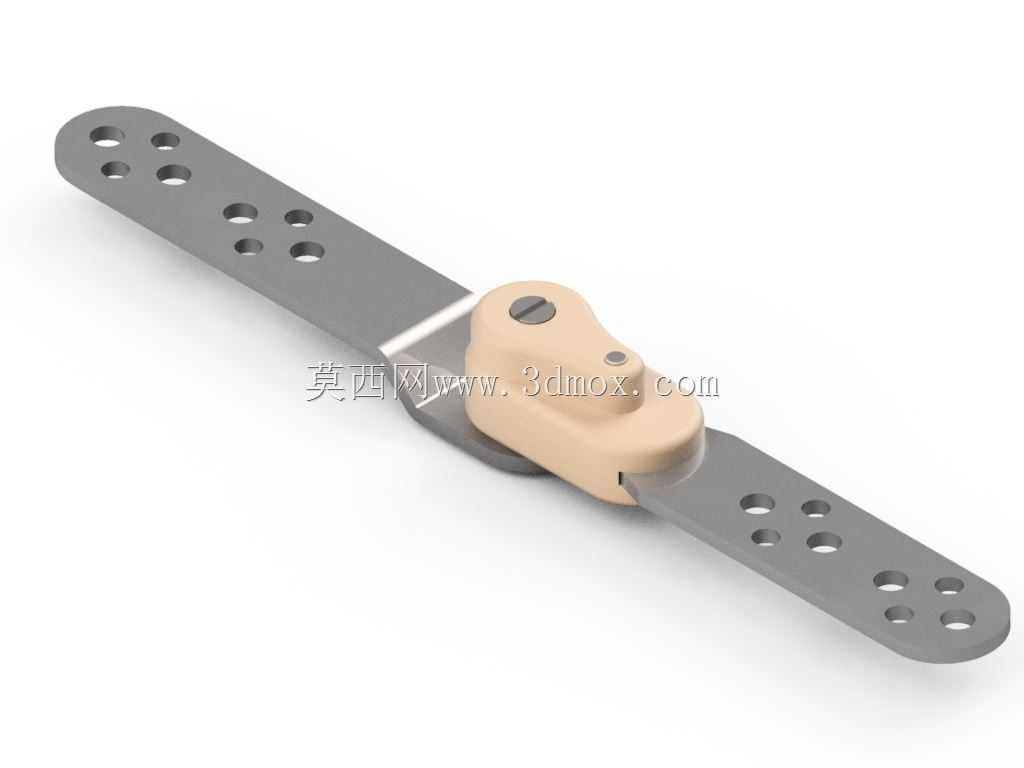

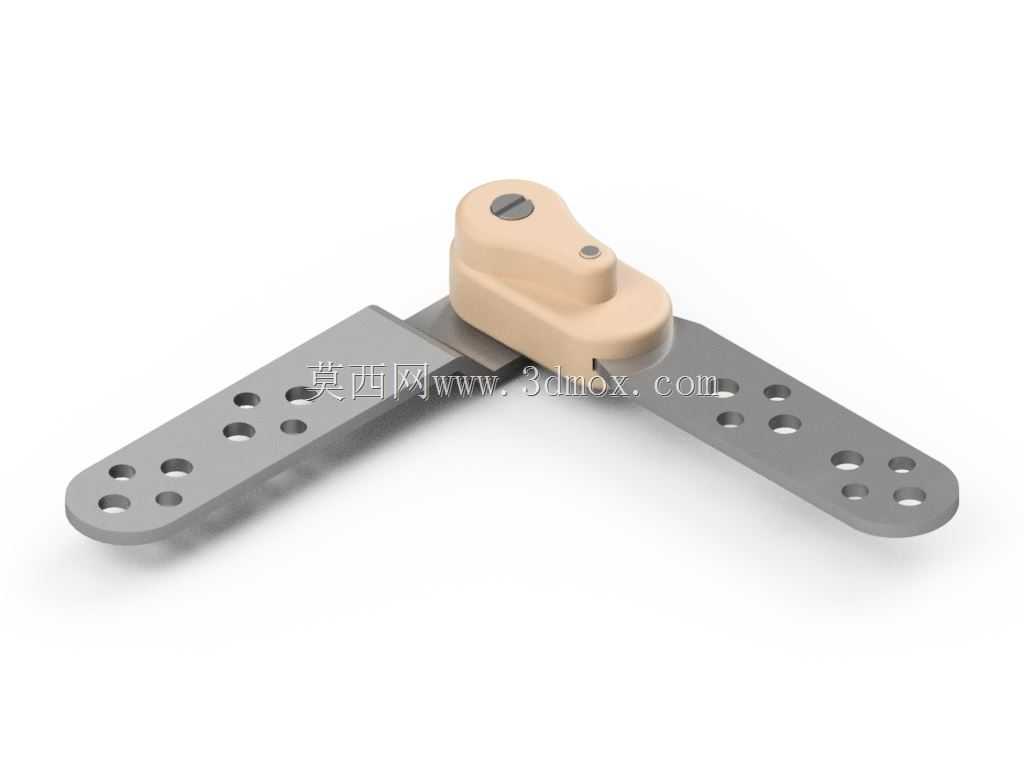

　　做折叠类家具结构设计快十年，这类带棘轮定位的铰链是小空间多功能家具里最常用的核心连接件，很多刚入行的结构工程师容易在这类铰链的选型和安装边界上踩坑，刚好结合这个结构拆解下实际工程里的注意点。首先说应用场景，这类90度棘轮铰链最核心的使用场景是壁挂式折叠桌、小户型C形折叠边桌、沙发旁可收折扶手桌这类需要在展开状态保持刚性支撑，收纳时可以完全贴合墙面或者家具主体的产品，和普通无定位的合页不同，它不需要额外搭配撑杆或者锁扣，单靠自身的棘轮结构就能完成展开位的锁止，省去了用户操作额外扣件的步骤，使用流畅度会高很多。实际使用中，这类铰链的核心功能是两个，一个是完成两个安装翼板之间的0到90度转动，另一个是在转动到90度位置时自动触发棘轮锁止，承受桌面传递下来的竖向载荷，不会因为桌面放置重物就出现自行弯折塌落的情况，当需要收纳时，只需要扳动铰链上部的解锁拨钮，就能脱开棘轮棘爪的啮合，让翼板可以自由回转到贴合状态。从设计思路上看，这个结构把棘轮棘爪的锁止机构完全集成在铰链的转轴座内部，两个安装翼板采用带多组安装孔的长条形钢板结构，一方面是分散安装时的螺钉受力，避免单个螺钉受力过大出现拔脱，另一方面长条形的翼板可以和桌板、墙面安装基材有更大的贴合接触面积，降低连接位置的局部压强，就算是用在密度板这类握钉力偏弱的基材上，也能保证足够的连接强度。转轴位置的米黄色壳体是棘轮机构的外罩，一方面把内部的棘爪、弹簧、转轴等运动部件完全封闭起来，避免使用过程中灰尘、

　　杂物进入啮合间隙导致卡滞，另一方面圆润的外罩也能避免转动位置出现尖锐棱角，提升使用时的安全性，解锁拨钮设置在转轴座的顶部，用户在桌板下方伸手就能碰到，操作行程很短，扳动时不需要太大的按压力度，符合日常使用的操作习惯。再说到安装边界的问题，这类铰链在选型时首先要确认两个翼板的厚度，因为翼板是要嵌入到桌板和墙面安装条的预开槽里的，如果开槽深度和翼板厚度不匹配，安装后会出现翼板突出板面或者凹陷过深的问题，影响安装后的平整度。翼板上的安装孔是分排设置的，靠近转轴位置的孔主要承受转动时的剪切力，远离转轴的孔主要承受载荷带来的拉拔力，安装时不能只固定靠近转轴的几个孔，必须按照孔位全部打钉固定，不然长期载荷下容易出现翼板变形。

　　另外要注意转轴位置的转动间隙设计，建模时要给两个翼板的转动预留足够的避让空间，避免桌板收折时两个板件的边缘出现磕碰干涉，90度展开位置的限位是靠棘轮齿的啮合角度保证的，建模时不要额外加硬限位挡块，不然会出现棘轮齿没有完全啮合就被挡块顶住，导致锁止失效的问题。还有载荷匹配的问题，这类尺寸的棘轮铰链，单副的额定静载荷一般在20kg左右，设计桌板尺寸的时候，如果桌板宽度超过600mm，建议在桌板的两个侧边各装一副铰链，不要单副铰链居中安装，不然桌板边缘受压时会出现很大的扭矩，超过棘轮的锁止力矩就会出现滑齿。另外在做表面处理的时候，金属翼板一般采用喷塑或者镀锌处理，提升防锈能力，内部的棘轮棘爪零件要做淬火处理，保证齿面的硬度，

　　避免长期使用出现齿面磨损导致锁止间隙变大、晃动感增强的问题，解锁拨钮的复位弹簧要选用刚度合适的不锈钢弹簧，既要保证解锁后能自动回位，又不能让按压力度过大影响操作手感。很多新手在做这类折叠结构时，会忽略铰链安装后的上下位置差，因为转轴本身有一定的直径，两个翼板在90度展开时，两个安装面会存在一个和转轴半径相关的高度差，建模时如果直接把两个翼板的安装面做齐平，安装后会发现桌板展开后不是水平的，会有一定的向下倾斜角度，这个偏移量要在前期结构设计时就提前补偿进去，避免后期装样时出现尺寸偏差。还有收纳状态的间隙控制，铰链在0度收折状态时，两个翼板是平行贴合的，这时候要注意转轴座的突出高度，避免桌板收折后和墙面之间留的间隙过大，影响整体的美观度，这个结构的转轴座做了扁平化设计，突出高度刚好覆盖内部机构的尺寸，没有多余的冗余结构，能尽可能缩小收折后的整体厚度。
