笔记本屏幕180度自锁摩擦铰链结构

　　这类小尺寸摩擦铰链最核心的应用场景，是轻薄型笔记本电脑的LCD屏幕与主机基座的转动连接部位，也可适配小型工业手持终端、便携检测设备的翻盖结构、小型工控盒上翻盖板这类需要任意角度悬停的转动副场景，替代传统无阻尼合页需要额外支撑结构的设计缺陷。从实际使用逻辑出发，这类铰链不需要额外的锁止卡扣，依靠转轴内部摩擦副产生的恒定阻尼扭矩，平衡屏幕或盖板自身的重力矩，实现0到180度开合区间内任意角度的稳定悬停，不会出现屏幕自行下坠、开合松垮的问题，当屏幕开合到180度平铺状态时，铰链内置的自锁结构会提供额外的定位阻力，避免屏幕过度翻转超出排线弯折的安全角度。

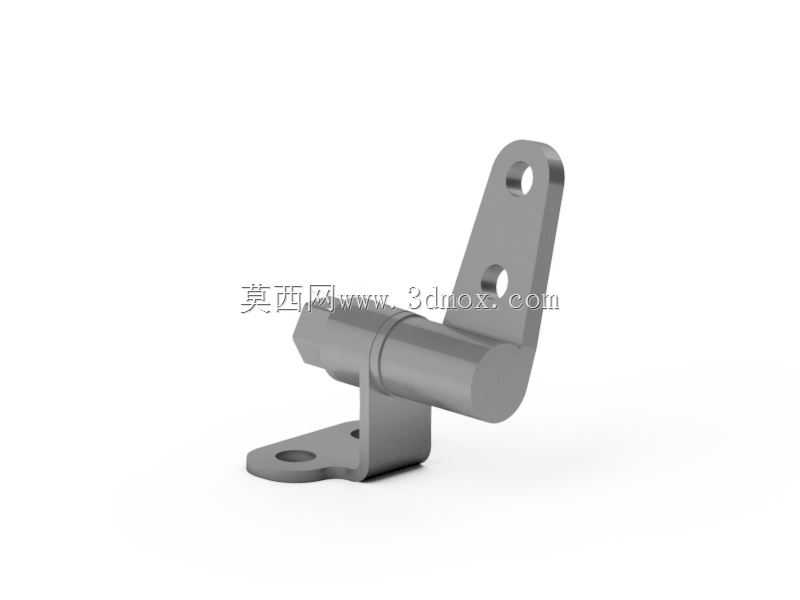

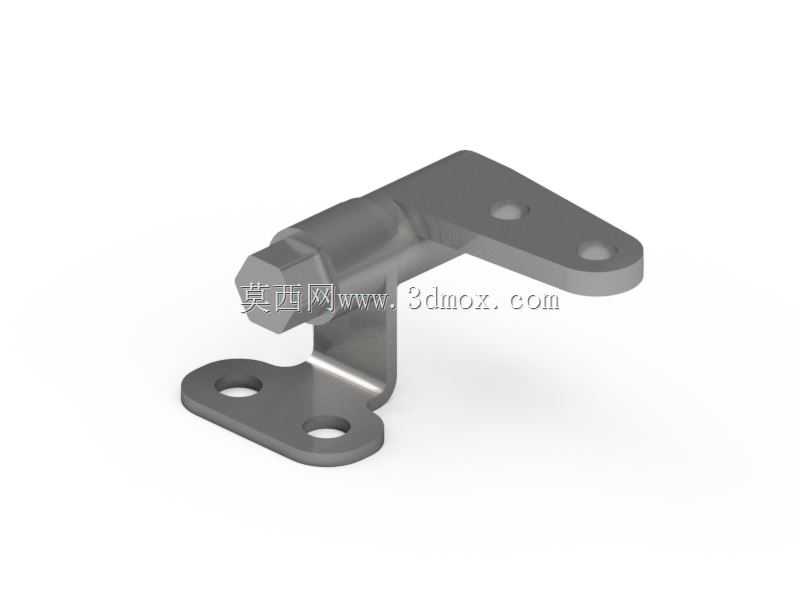

　　从结构设计思路来看，这款铰链采用分体式双安装臂布局，下安装臂为平直带单安装孔的固定支脚，用于通过螺丝锁紧在笔记本主机的C壳安装凸台上，支脚底部做了0.2mm的让位沉台，避免安装时与壳体表面的筋位产生干涉，保证安装面贴合度；上安装臂为弯折式悬臂结构，设置两个同心度公差0.02mm的安装孔，用于和屏幕背壳的金属固定支架锁附，悬臂的弯折角度经过反复校核，保证屏幕开合过程中不会和主机侧的接口、散热出风口产生运动干涉。中间的转轴主体是阻尼扭矩的核心生成部位，采用轴套与转轴过盈配合的结构，通过控制过盈量的大小精准匹配不同重量屏幕所需的阻尼值，既不会因为阻尼过大导致开合手感生涩，也不会因为阻尼过小无法支撑屏幕重量，转轴的转动部位做了耐磨涂层处理，能够满足上万次开合循环后阻尼衰减率不超过15%的行业耐用要求。

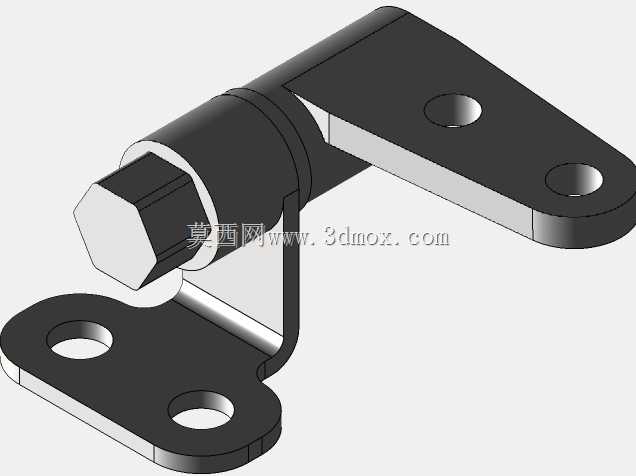

　　关于安装边界尺寸，这款铰链的整体安装高度控制在12mm以内，完全适配轻薄本内部狭窄的安装空间，下安装臂的固定孔中心到转轴中心的水平距离为8mm，上安装臂的两个安装孔孔距为10mm，安装孔直径统一为2.2mm，适配M2规格的自攻螺丝或者机牙螺丝锁附；转动过程中，铰链的最大外轮廓扫掠半径为15mm，设计屏幕壳体结构时需要在转轴位置预留足够的避让空间，避免转动过程中壳体与铰链产生刮蹭。实际选型时需要注意，这类摩擦铰链的额定阻尼扭矩是固定的，需要根据屏幕组件的整体重量、重心位置计算所需的最小阻尼扭矩，通常预留20%的扭矩余量来抵消长期使用后的阻尼衰减，保证整个产品生命周期内的使用手感一致性。不同于大尺寸设备的重型铰链，这类微型铰链的安装支脚厚度仅为1.5mm，采用粉末冶金工艺成型，材料密度均匀，结构强度足够承受日常开合过程中的冲击载荷，不会出现支脚断裂、变形的问题，转轴两端做了铆压封边处理，避免长期转动后轴套与转轴出现轴向窜动，产生异响或者阻尼失效的问题。在三维建模过程中，需要重点校核转动副的运动包络，尤其是屏幕开合到30度以内小角度、150度以上大角度的极限位置，确认铰链与周边的屏幕排线、WiFi天线、壳体加强筋之间保留至少0.5mm的安全间隙，避免组装后出现干涉问题，同时要保证左右两个配对铰链的同轴度公差，避免屏幕开合过程中出现左右扭矩不一致、屏幕翘曲的问题。
