贴片式直角触觉轻触开关结构设计

　　在消费电子、小型工控终端、便携检测设备的板级电路设计里，板载操作按键的选型从来不是无关紧要的小事——很多工程师在样机调试阶段遇到的按键卡滞、回流焊后偏移、按动手感不一致、长期使用触点氧化失效等问题，往往都源于开关选型时对安装结构、尺寸边界、性能参数的考量不足。这款直角安装的SMT触觉开关，就是针对高密度PCB板侧装操作场景设计的板载输入元件，能够适配很多板边空间局促、需要操作面与PCB板面垂直的布局需求。

　　从实际应用场景来看，这类开关常出现在手持测量仪器的侧边功能键、小型工控模块的板载调试按键、便携数码设备的侧置触发键、智能家居控制模块的手动操作按钮位置，相比传统直插式轻触开关，SMT贴装的结构能够适配全自动化回流焊生产流程，不需要额外的波峰焊工序或者手工插装步骤，能够大幅提升板级装配的效率，同时减少插装引脚带来的PCB板面占用。直角安装的结构设计，让开关的触发操作面垂直于PCB板面，不需要在PCB上预留开关本体的安装开孔，只需要在板边预留对应的焊盘位置，就可以完成装配，对于厚度方向空间紧张、无法在板面垂直方向预留按键行程空间的设备来说，这种结构能够很好地解决布局冲突问题。

　　从产品功能特性来看，这款开关采用银触点作为接触导通部件，接触电阻稳定，能够在小信号回路中保持可靠的导通性能，不会因为触点氧化或者接触压力不足导致信号传输中断。开关的操作力覆盖130GF到260GF的区间，不同操作力的选型可以适配不同的操作反馈需求：需要轻柔触发的场景可以选择低操作力版本，避免长期按压带来的手指疲劳；需要防误触的场景可以选择高操作力版本，减少设备携带过程中挤压误触发的概率。开关的机械寿命能够达到3万次到5万次循环，足够覆盖绝大多数消费电子、小型工业设备的全生命周期使用需求，不需要考虑后期按键更换的维护问题。工作温度范围覆盖-30℃到70℃，既可以在北方冬季户外低温环境下的便携设备中使用，也可以适配设备内部板卡临近发热元件的工作环境，不会因为温度变化导致塑料部件变形、触点接触失效。额定负载为50mA@12VDC，完全适配板载MCU信号输入回路的小电流通断需求，不会因为负载过大出现触点烧蚀的问题。

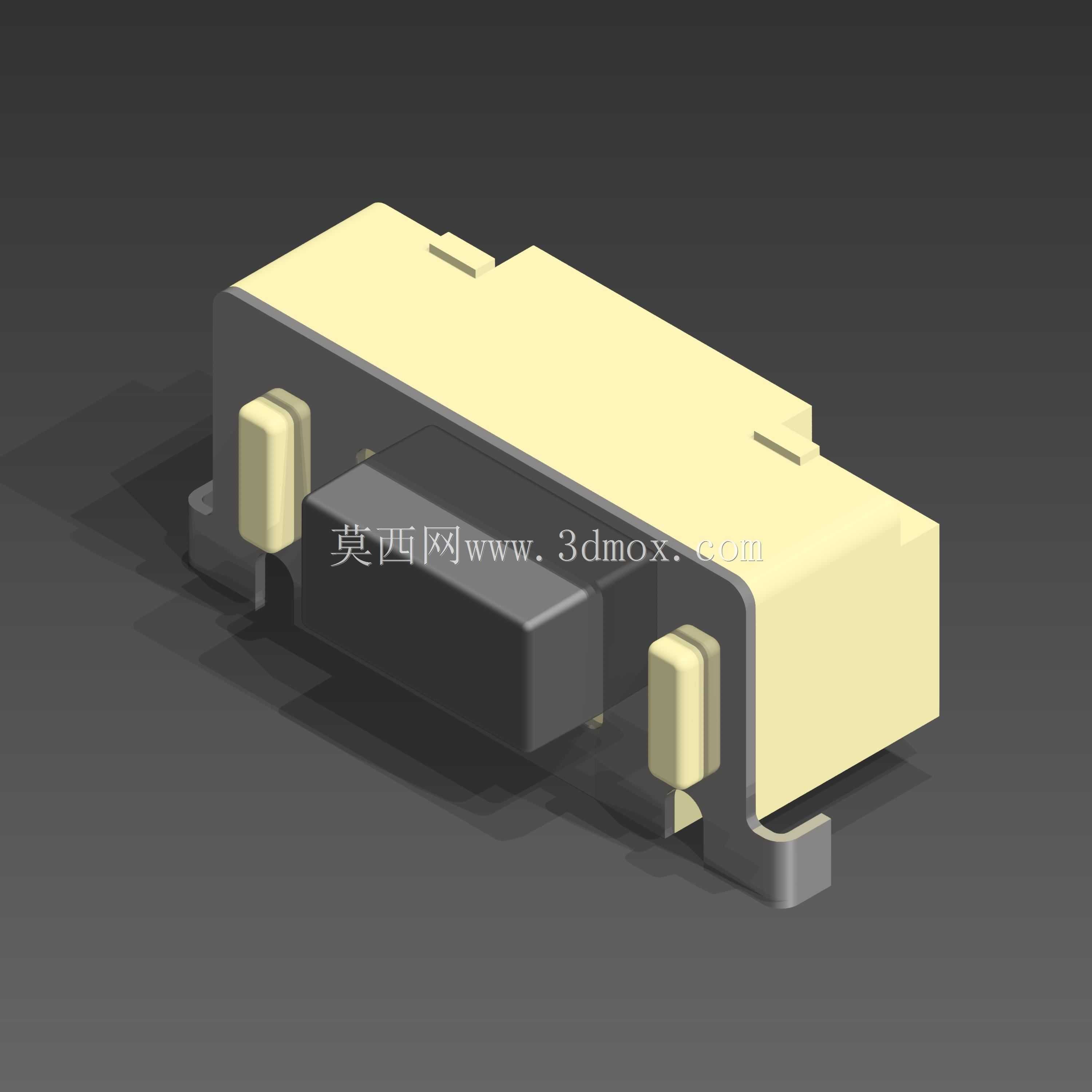

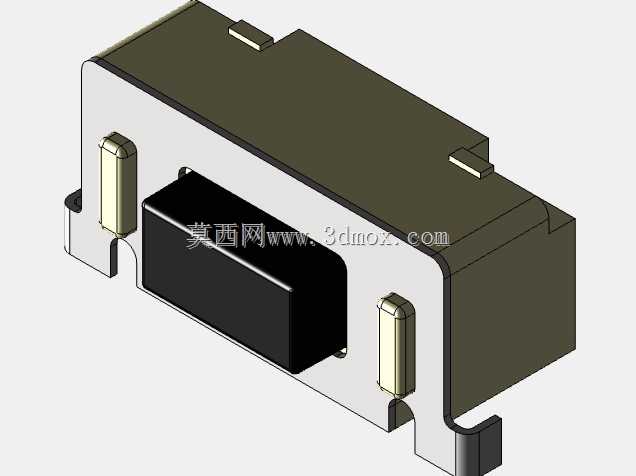

　　从设计思路层面，这款开关采用表面贴装直角结构，本体尺寸控制在7.8mm×2.5mm的占用面积，执行器高度为3.5mm，在设计PCB封装的时候，只需要在板边预留对应位置的两个固定焊盘和两个信号焊盘，不需要在PCB上做开槽或者异形开孔处理，焊盘的布局完全匹配标准SMT贴装的工艺要求，钢网开口可以按照标准片式元件的开孔规则设计，不会出现锡膏印刷不均、回流焊后虚焊的问题。开关两侧的定位焊盘除了起到电气连接的作用之外，还能够在回流焊过程中固定开关本体的位置，避免高温下塑料本体轻微偏移导致的装配公差超差，同时在后期使用过程中，能够承受侧向的按压力量，不会因为反复按压导致开关本体从PCB上脱落。开关的执行器部分采用限位结构设计，按压行程控制在合理区间，不会因为按压力度过大导致内部弹片过度形变失效，同时按压过程的行程反馈清晰，操作者可以通过触感明确判断按键是否触发到位，减少操作过程中的误判。

　　在进行结构设计适配的时候，需要注意开关的安装边界：开关本体距离PCB板边的距离需要控制在公差范围内，保证执行器部分能够伸出设备外壳的按键孔位，外壳的按键孔与开关执行器之间需要预留0.1mm到0.2mm的间隙，避免外壳装配公差挤压执行器导致按键常通；焊盘设计时需要注意信号焊盘与固定焊盘之间的阻焊桥宽度，避免回流焊过程中出现锡珠连焊的问题；如果是用于有振动冲击的使用场景，可以在开关本体与PCB之间增加少量底部填充胶，进一步提升焊接的可靠性，但需要注意填充胶不能流入开关内部的动作机构，避免导致按键卡滞。在进行三维建模的时候，需要准确还原开关的本体外形、焊盘位置、执行器的行程范围，这样在整机结构干涉检查的时候，才能够准确预判装配过程中可能出现的结构冲突，避免后期开模后才发现按键位置干涉、行程不足的问题。很多新手工程师在做板卡布局的时候，往往只关注元件的平面尺寸，忽略了元件的高度方向占用和安装后的操作空间预留，等到样机装配的时候才发现按键被外壳筋位挡住，或者按压行程不够，不得不重新调整PCB布局，拖慢项目进度，这类细节问题在前期建模选型的时候就充分考量，能够大幅减少后期的改模成本。

　　这类小型板载开关虽然是电路系统中最基础的输入元件，但细节设计的合理性直接影响到整机的操作体验和长期可靠性，选择匹配安装场景、参数符合使用需求的开关型号，并且在三维建模阶段准确还原其安装尺寸和边界要求，是做好整机结构设计不可忽视的基础环节。
