可调角度油管架可变锁紧铰接结构

　　这类可变锁紧铰链主要应用在流体管路布设场景中，尤其是需要频繁调整管路走向、又要在调整后保持固定姿态的液压、润滑或冷却油管排布工位，常见于机床内部管路走线、自动化设备液压站外接管路、工程机械操作舱附属油管固定等场景。和普通固定式管架不同，这类铰接结构可以在一定角度范围内自由转动调整，当调整到目标角度后，依靠内部的锁紧结构实现角度锁止，不需要额外加装定位销或者紧固件，调整操作时只需要触发解锁结构即可转动，到位后自动锁止，能大幅减少管路布设时的适配工作量，也能避免管路因为长期处于强制弯折状态产生的应力疲劳，延长油管的使用寿命。

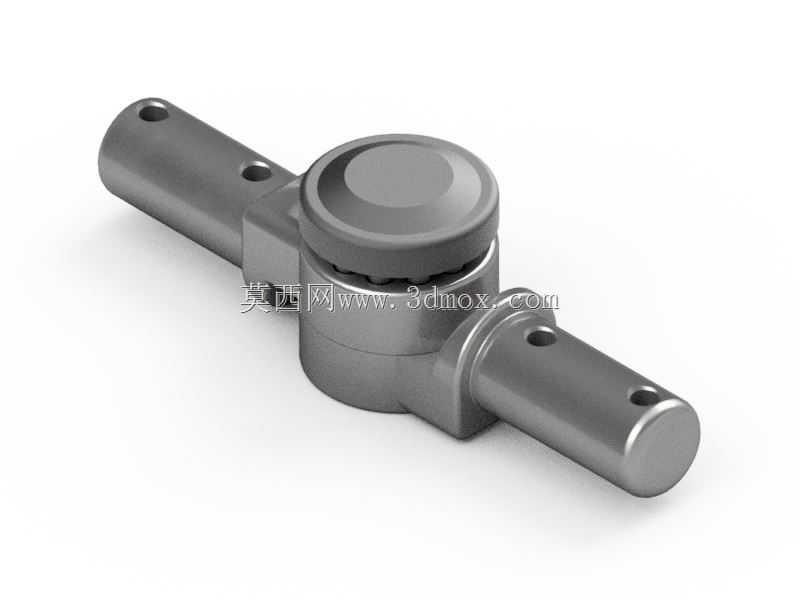

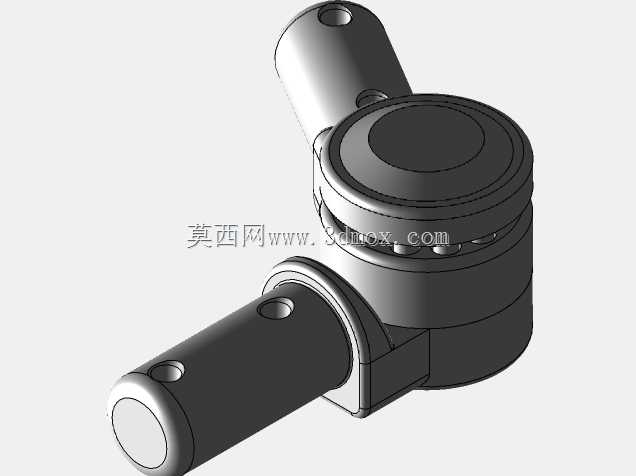

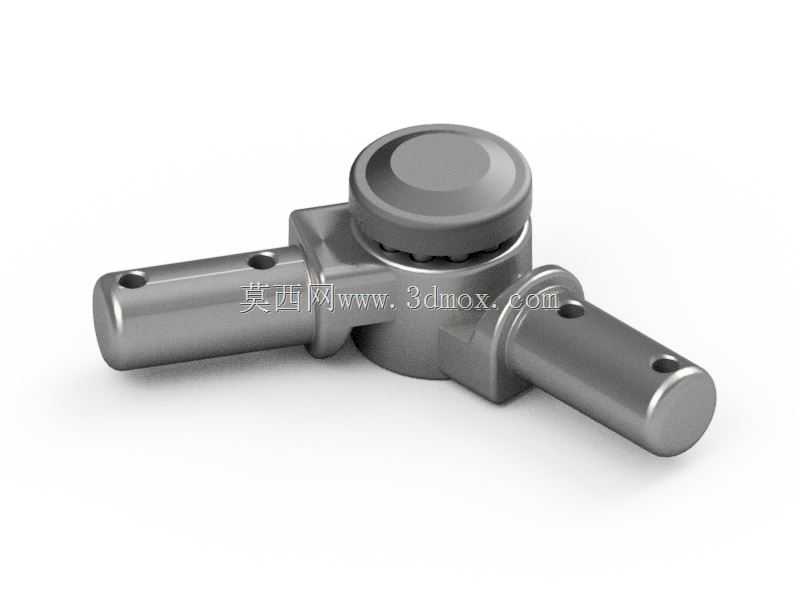

　　从结构设计逻辑来看，该铰链采用同轴双输出轴的布局，两侧的伸出轴为管架安装端，中间的回转主体为锁紧核心，两个安装轴的轴线保持同一直线，可绕中间主体的中心轴线做相对回转，回转角度覆盖常用的管路调整区间，能满足大部分管架的角度调整需求。中间的锁紧结构采用端面齿啮合的锁止原理，啮合齿沿圆周方向均匀分布，锁止状态下齿面完全贴合，能承受径向和轴向的复合载荷，不会因为管路振动或者外力触碰出现角度偏移，锁止可靠度远高于摩擦式锁紧结构，同时齿形的分度设计也保证了调整角度的档位精度，每次调整的角度增量一致，方便批量布设时统一调整角度。

　　安装边界方面，两侧伸出轴为等直径圆柱结构，轴端设计有径向的销孔，安装时可以直接穿入配套管架的安装孔内，通过圆柱销或者紧定螺钉实现轴向和周向固定，不需要额外加工复杂的安装配合面，适配性较强。中间回转主体的外径尺寸控制在紧凑范围内，不会占用过多的管路安装空间，即使在设备内部狭小的布线区域也能顺利安装。整体结构的所有回转配合面都做了间隙适配设计，转动时没有卡滞点，解锁状态下转动阻力小，单手即可完成角度调整操作，锁止状态下配合面无间隙，不会因为设备运行产生的振动出现松动异响。

　　在实际选型应用中，这类铰链需要匹配对应管径的管架使用，两侧轴的直径和安装孔位尺寸可以根据实际管架的安装需求做适配调整，锁紧结构的啮合力经过校准，既能保证锁止后能承受油管及内部流体的重量载荷，也能保证解锁时的操作力在合理范围内，不会出现解锁困难或者锁止力不足的问题。和传统的固定式管架接头相比，这种可变锁紧铰链不需要在安装时预先确定管路角度，现场布设时可以根据实际走线需求灵活调整，大幅降低前期设计的精度要求，也方便后期设备维护时调整管路位置，避免因为设备改造或者部件移位导致的管路重新布设工作量。结构上没有外露的锁紧螺栓或者调节手柄，整体外观规整，不容易积留油污和切削碎屑，适合在机床加工车间这类有切削液、油污飞溅的工况下使用，日常维护只需要定期清理表面杂物即可，不需要额外加注润滑脂，内部的配合面自带润滑储油空间，能保证长期使用的转动顺畅度。
