米思米小型卡扣式抓取锁结构设计

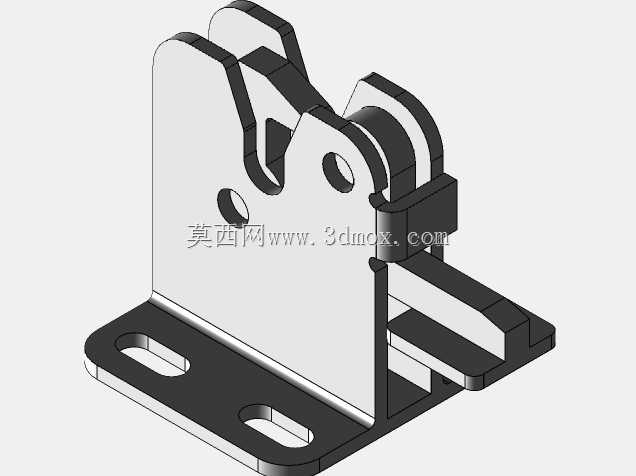

　　在通讯设备、小型电子装置、精密检测治具这类需要频繁启闭检修舱门、模块仓盖的场景里，传统的螺丝固定、搭扣锁紧要么拆装效率低，要么占用空间过大，很难适配紧凑化的设备内部布局，这类小型抓取锁正是为解决这类空间受限场景的快速锁紧需求开发的。从实际使用逻辑来看，这类锁件不需要额外配置操作手柄，依靠触发端的受力即可完成锁舌的伸缩动作，当仓门推合到位时，锁舌会自动卡入对应卡槽完成锁定，解锁时只需要按压对应触发位置，锁舌回缩即可开启舱门，全程不需要额外工具，单步操作即可完成启闭，非常适合需要频繁开合、对操作效率有要求的设备舱体结构。从结构设计层面拆解，这款锁采用一体化冲压折弯的主体基座，基座上预留了两个圆形安装孔，

　　可直接通过螺丝固定在设备机架的预设安装位上，不需要额外设计复杂的安装基座，降低了配套结构的设计成本。锁舌部分采用探出式平板结构，锁合状态下伸出长度刚好覆盖卡槽的有效卡接深度，既不会因为伸出过长导致卡滞，也不会因为伸出量不足导致锁合可靠性下降；锁体内部的复位弹性件隐藏在基座内部，外部没有裸露的弹性部件，避免了设备运行过程中灰尘、碎屑进入弹性件活动间隙导致的卡滞问题，也能防止运维过程中剐蹭到弹性件导致部件脱落。设计这类锁件的时候，首先要考虑的是安装边界的适配性，这款锁的整体轮廓做了切角处理，左上角的斜切结构是为了避开设备内部相邻的走线槽或者PCB板的安装空间，避免锁件安装后和周边部件产生干涉；基座底部做了平直的定位边，

　　安装时可以直接贴靠在机架的定位面上，不需要额外做定位柱辅助定位，能减少装配环节的对位时间。锁舌的活动行程做了严格的限位，基座上的方形避让孔刚好给锁舌的联动部件留出活动空间，不会出现行程过大导致锁舌完全脱出基座的问题，也不会因为行程过小导致锁合不到位。在实际选型应用中，这类小型抓取锁的锁合承载力可以满足小型舱门、轻型模块的固定需求，因为是纯机械结构，没有电子元器件，所以可以适应高低温、多粉尘的恶劣工况，不管是户外通讯基站的设备舱，还是车间内的工业检测设备检修门，都能稳定工作。不同于大型工业柜锁需要预留较大的操作空间，这款锁的触发端设置在锁体侧面，不需要在舱门面板上预留大尺寸的操作开孔，只需要在对应位置留出直径很小的触发杆过孔即可，

　　能最大程度保持设备面板的完整性，也能减少面板开孔带来的防护等级下降问题。从结构可靠性角度看，所有活动部件的转动位置都做了圆角处理，没有尖锐的应力集中点，长期反复启闭过程中不会出现部件断裂的问题；锁体表面做了防锈处理，在潮湿环境下使用也不会出现锈蚀卡滞的情况。在做配套结构设计的时候，只需要在被锁合的舱门上对应锁舌的位置设计一个厚度适配的卡槽，卡槽的宽度比锁舌宽度大0.2-0.3mm即可，不需要额外加工复杂的配合结构，大幅降低了配套零件的加工精度要求，也能降低整体的加工成本。另外这款锁的整体厚度很薄，安装后突出安装面的尺寸很小，在空间极度紧凑的小型电子设备内部也能找到合适的安装位置，不会因为锁件占用过多内部空间导致其他部件布局困难。
