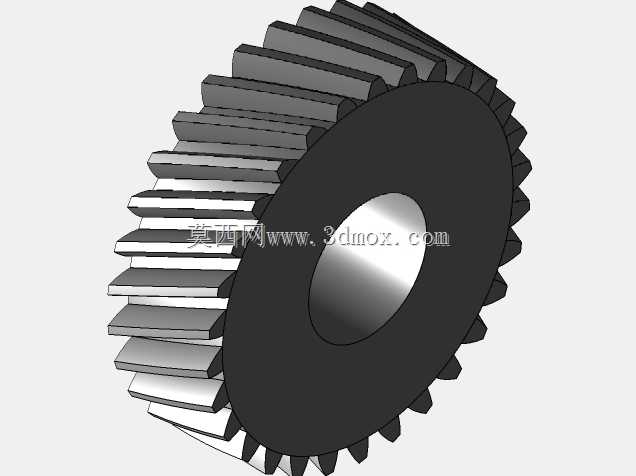

法向模数4mm30齿斜齿传动零件

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮始终是核心的传动构件之一，这款斜齿轮的设计围绕中低速重载传动的实际需求展开，适配多数通用传动箱、进给机构以及需要降低传动噪音的动力输出单元。不同于直齿轮沿齿宽方向同时进入啮合的特性，这款斜齿轮的轮齿沿螺旋角方向逐步切入啮合，啮合过程中轮齿的接触线是沿齿向逐渐变化的，不会出现整齿突然加载、突然卸载的冲击，因此在运转过程中能有效降低啮合冲击与噪音，尤其适合对传动平稳性有要求的进给机构、轻工设备传动单元以及小型输送线的动力端。从设计逻辑来看，这款斜齿轮选定法向模数为4mm，匹配行业内通用的模数标准，能和同模数的配对斜齿轮、斜齿齿条实现顺畅啮合，不需要额外定制特殊模数的配对件，

　　降低了备件替换与配套设计的成本。法向压力角设定为20度，是通用传动领域应用最广泛的压力角参数，这个参数下轮齿的齿根厚度适中，齿面接触强度与齿根弯曲强度能达到较好的平衡，既不会因为压力角过小导致齿根强度不足、容易断齿，也不会因为压力角过大导致传动效率下降、径向载荷额外增加。螺旋角选定25度，这个角度下轮齿的重合度相比直齿轮有明显提升，多对轮齿同时参与啮合的比例更高，单齿承受的载荷被有效分摊，能提升齿轮的承载能力，同时这个螺旋角不会带来过大的轴向力，配对轴承只需要选用常规的角接触轴承或者深沟球轴承加推力垫圈的组合就能抵消轴向载荷，不需要额外选用大规格的止推轴承，控制了整套传动机构的成本与安装空间。齿数设定为30，在4mm法向模数下，

　　齿轮的分度圆直径可以通过法向模数、齿数与螺旋角的三角函数关系计算得出，对应的齿顶圆、齿根圆尺寸都适配常规的闭式传动箱安装空间，中心孔的尺寸设计匹配通用的阶梯轴安装需求，孔壁可以根据实际使用需求加工键槽，通过平键实现和传动轴的周向固定，传递额定扭矩。从安装边界来看，这款斜齿轮的齿宽设计兼顾了承载能力与轴向空间占用，齿宽过大会导致加工难度提升、轮齿受力不均容易出现偏载，齿宽过小则会导致单齿面压过高、加剧齿面磨损，这款齿轮的齿宽参数匹配4mm模数下的通用设计规范，安装时只需要保证配对齿轮的中心距符合计算值，两轴的平行度控制在公差范围内，就能保证轮齿沿齿宽方向均匀接触，避免出现一端接触磨损过快的问题。在实际应用场景中，

　　这类斜齿轮可以用于小型减速机的中间传动级、机床进给箱的动力传递单元、自动化输送线的驱动端传动，也可以配套斜齿齿条实现直线运动的动力转换，比如小型龙门设备的行走驱动、物料移栽机构的水平移动驱动。设计过程中需要注意，斜齿轮的螺旋方向需要和配对件匹配，平行轴传动的两个斜齿轮螺旋角大小相等、方向相反，如果是和齿条配对，齿条的齿向螺旋角需要和齿轮螺旋角一致。轮齿的加工可以采用滚齿工艺实现批量生产，齿面根据使用需求可以选择调质处理或者高频淬火，调质处理适合载荷平稳、转速不高的场景，加工成本低，齿面具备足够的韧性；高频淬火则能提升齿面硬度，适合转速较高、有一定冲击载荷的场景，能延长齿轮的使用寿命。在建模过程中，轮齿的齿廓是基于法向渐开线生成，再沿螺旋线扫描切除形成完整轮齿，齿根部分做了圆角过渡，避免应力集中，降低齿根断裂的风险，齿轮的端面做了倒角处理，既方便安装时的对位，也能去除加工毛刺，避免装配时刮伤轴面或者轴承端面。实际选型使用时，需要核算传动系统的额定扭矩、转速，确认齿轮的接触强度与弯曲强度满足载荷要求，同时根据轴向力的大小选定合适的轴承配置，保证传动系统长期稳定运行。
