剪式液压摩托车升降维修工作台

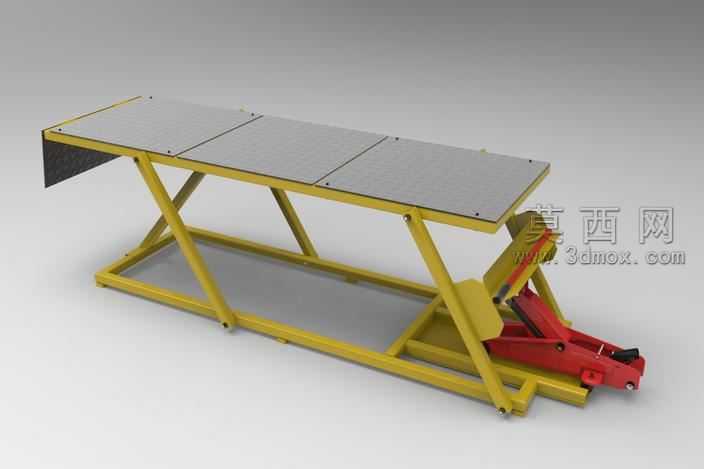

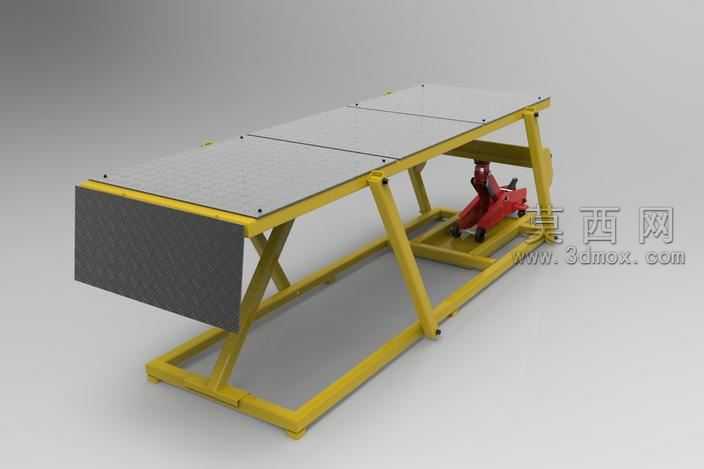

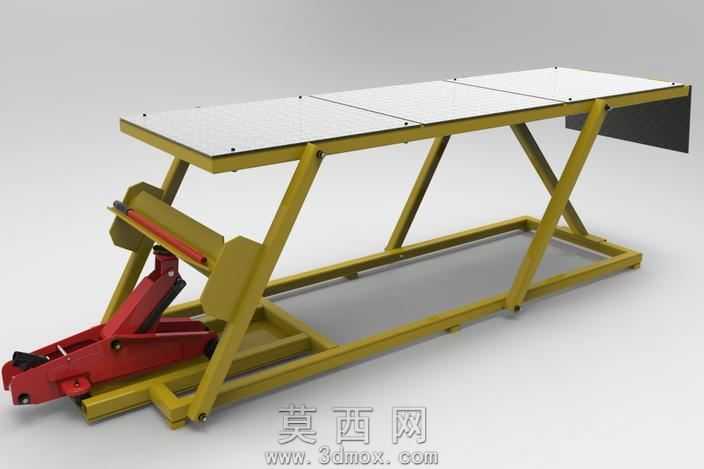

该三维模型采用剪式连杆结构作为核心承载框架，整体建模过程严格遵循机械设计的尺寸比例规范，在三维建模软件中先完成底部支撑框架的草图绘制，通过拉伸、焊接特征构建出矩形底架的基础实体，再依次绘制交叉布置的剪臂连杆，通过同轴心配合、重合配合完成铰接点的约束装配，保证剪臂开合过程中无运动干涉。模型中部集成了卧式液压千斤顶作为动力执行部件，建模时还原了千斤顶的泵体、压杆、泄压阀、伸缩顶杆的完整结构，顶杆端部与上层剪臂的接触位置设计了耐磨垫块结构，避免长期举升过程中出现结构磨损。上层工作台面采用分块式平板设计，三块金属面板通过沉头螺丝固定在顶部支撑框架上，台面边缘设置了延伸挡边结构，防止维修过程中摩托车出现侧滑偏移，台面左端额外设计了下垂式限位挡板，可抵住摩托车前轮实现定位固定。材质渲染阶段，剪臂框架与底部支架采用工业黄的金属漆材质，调整粗糙度参数模拟喷涂漆面的哑光质感，液压千斤顶部分采用亮红色金属材质还原真实汽修工具的配色，工作台面板采用银灰色磨砂金属材质，模拟花纹钢板的防滑表面效果，底部支撑脚位置添加了橡胶防滑垫的材质细节，提升整体渲染的真实感。设计思路围绕低成本自制维修工装的定位展开，整体结构可采用常见的方管、钢板切割焊接制作，液压部件选用通用的卧式千斤顶即可适配，无需定制特殊零部件，剪式结构在收起状态下整体高度较低，方便摩托车直接推上工作台，举升过程中依靠剪臂的交叉支撑保证整体稳定性，最大举升高度可满足摩托车维修时的站立操作需求，适合个人维修爱好者、小型汽修门店自制使用，模型中所有铰接位置都预留了销轴安装孔位，可直接转化为加工图纸进行实物制作，各部件的连接方式都采用常见的螺栓连接、焊接工艺，降低实物制作的门槛。
