带吊环的工业铸造工作台架结构设计

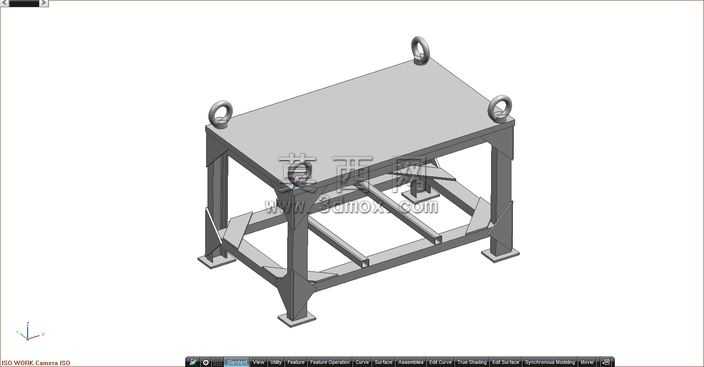

本作品为工业场景使用的铸造工作台架三维建模成果，建模过程中严格遵循机械结构设计规范，对整体框架的每一处结构细节都做了精准还原。建模阶段首先搭建整体基准坐标系，以工作台顶面为设计基准面，先确定四根主支撑立柱的分布位置，立柱采用变截面箱型结构设计，底部带有方形安装地脚，地脚处预留安装固定孔位，可通过膨胀螺栓与地面基础牢固连接，保障台架使用过程中的稳定性。台架顶部为平整的实心工作台面，台面四个角位置分别安装了环形吊耳结构，吊耳与台面采用刚性连接设计，满足台架整体吊装转运的承重需求，吊环的内径、连接座厚度都经过结构强度校核，匹配台架整体重量的吊装载荷要求。框架部分采用型钢焊接结构的建模逻辑，横向、纵向分别布置多道连接横梁，横梁与立柱的连接位置添加三角形加强筋板，筋板沿受力方向布置，有效分散立柱承受的竖向载荷，避免框架连接处出现应力集中问题。材质渲染方面，整体结构赋予铸造碳钢材质，表面做哑光氧化处理效果，还原铸造工件的真实金属质感，吊环部分做镀锌防锈处理的材质区分，地脚部分做防滑耐磨的材质表现，不同部件的材质差异清晰可辨。结构设计上充分考虑铸造作业的使用需求，台面预留足够的操作放置空间，下部框架留出充裕的操作避让空间，既可以作为铸造作业的操作承载平台，也可适配相关工装夹具的安装固定，整体结构受力路径清晰，竖向载荷从台面经横梁传递到立柱，再通过地脚分散到地面，横向载荷通过斜向筋板和横梁抵消，保障台架在承受冲击载荷时也能保持结构稳定。建模过程中对所有焊接连接位置做了焊缝细节的还原，让模型更贴近实际生产的工件效果，每一处结构的尺寸比例都经过合理推演，符合工业台架的实际设计参数，可直接用于生产参考、结构校核以及作业场景的布局模拟。
