集成CD驱动器功能的工业打印设备结构

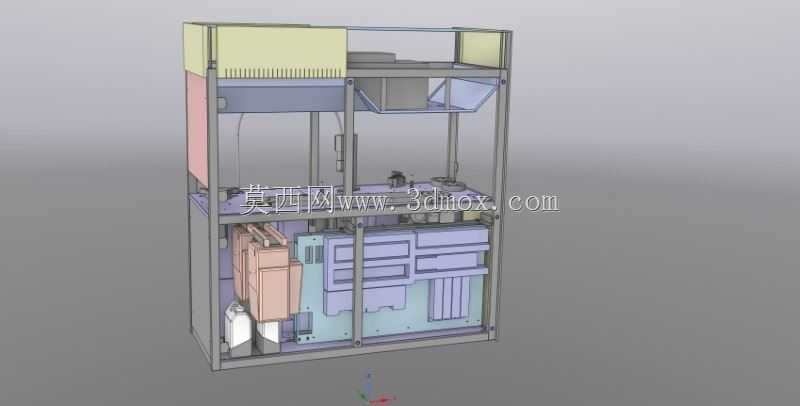

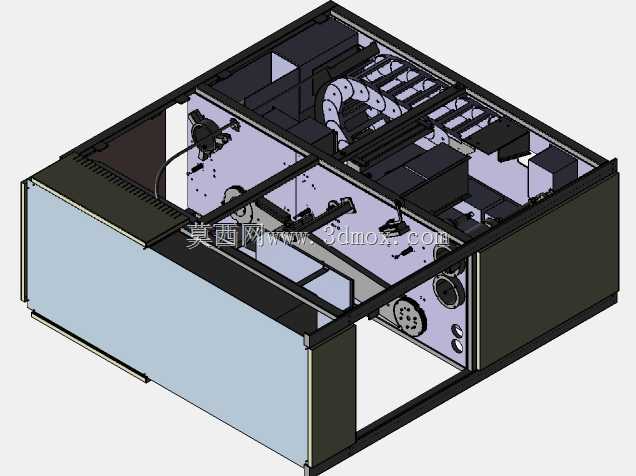

　　这套集成CD驱动器功能的打印设备，在结构设计上采用分层式铝型材机架搭建主体框架，整体安装边界控制在常规桌面级工业设备的适配尺寸范围内，底部预留的安装孔位可直接固定在标准工作台面，无需额外定制转接支架，适配电子制造车间、小型数码产品加工工位的现场布置需求。从功能布局来看，设备上层预留了光盘存储与输送的腔体空间，采用倾斜导槽结构实现光盘的自动落料定位，避免光盘在输送过程中出现卡滞、刮擦盘面的问题，导槽边缘做了圆弧倒角处理，表面粘贴防静电绒布，减少光盘进出过程中的静电积累与表面磨损。中层为核心打印作业区域，集成了打印头模组、横向移动导轨与定位传感器，导轨采用双线性导轨平行布置的方案，保证打印头移动过程中的直线度误差控制在0.1mm以内，

　　满足光盘表面标识打印的精度要求，定位传感器采用光电式触发方案，可快速识别光盘的到位状态，触发打印作业流程，减少无效空行程。下层区域集中布置了驱动控制板卡、电源模块与供墨组件，各组件之间采用分层隔板隔离，电源模块单独设置在金属屏蔽仓内，避免电磁干扰对控制信号的影响，供墨管路采用快插式接头连接，方便后期维护时更换墨路组件，板卡安装位置预留了足够的散热间隙，配合机架侧面的通风开口形成自然对流散热通道，无需额外加装散热风扇即可满足长时间连续作业的散热需求。设备的侧面板采用快拆式卡扣固定，无需专用工具即可拆卸，方便运维人员快速排查内部组件故障，机架边角处做了圆角包边处理，避免现场操作人员磕碰受伤。在实际应用场景中，

　　这类设备主要用于批量光盘的表面标识打印作业，可对接自动化生产线的光盘输送线，实现光盘从进料、定位、打印到出料的全流程自动化作业，相比传统的人工贴标方案，打印的标识清晰度更高、附着力更强，且不会出现标签起翘、脱落的问题，适合音像制品制作、电子数据存储光盘批量加工、工业设备配套驱动光盘标识制作等场景。设计过程中充分考虑了不同厚度光盘的适配性，进料导槽的间隙采用可调式结构，通过侧面的调节旋钮即可适配0.8mm到1.2mm厚度范围内的各类光盘，无需更换结构件，设备的打印头高度也预留了5mm的调节行程，可根据不同打印介质的厚度调整最佳打印距离，保证打印效果的一致性。机架整体采用模块化拼接设计，所有铝型材之间采用角码与螺栓连接，

　　运输过程中可拆解为扁平组件，减少运输体积，现场组装时仅需按照装配定位标识即可快速完成搭建，降低现场安装的调试难度。内部走线全部采用理线夹固定在机架型材的槽道内，避免线缆与运动组件发生干涉，所有运动部件的活动行程末端都设置了软质缓冲块，减少运动到位时的冲击震动，延长设备的整体使用寿命。供墨系统采用密闭式墨盒设计，可减少墨水挥发，墨盒安装位置设置了液位观察窗，方便运维人员及时查看墨水剩余量，提前做好耗材补充准备。出料端设置了接料托盘，打印完成的光盘可顺着导槽滑入托盘内，托盘可容纳50片标准光盘，减少人工频繁取料的工作量。
