甘蔗种植槽开沟机具配套四轮拖拉机结构

　　这套机具围绕甘蔗种植前的田块整理作业展开，核心功能是在已翻耕或半翻耕地块上开出连续、深度稳定的种植槽，为后续蔗种摆放、覆土和行距控制提供基础沟槽。它不是独立行走设备，而是以四轮拖拉机后部三点悬挂区域为安装边界，通过悬挂架、传动连接和作业部件协同完成入土、切土、抛土与槽形修整。

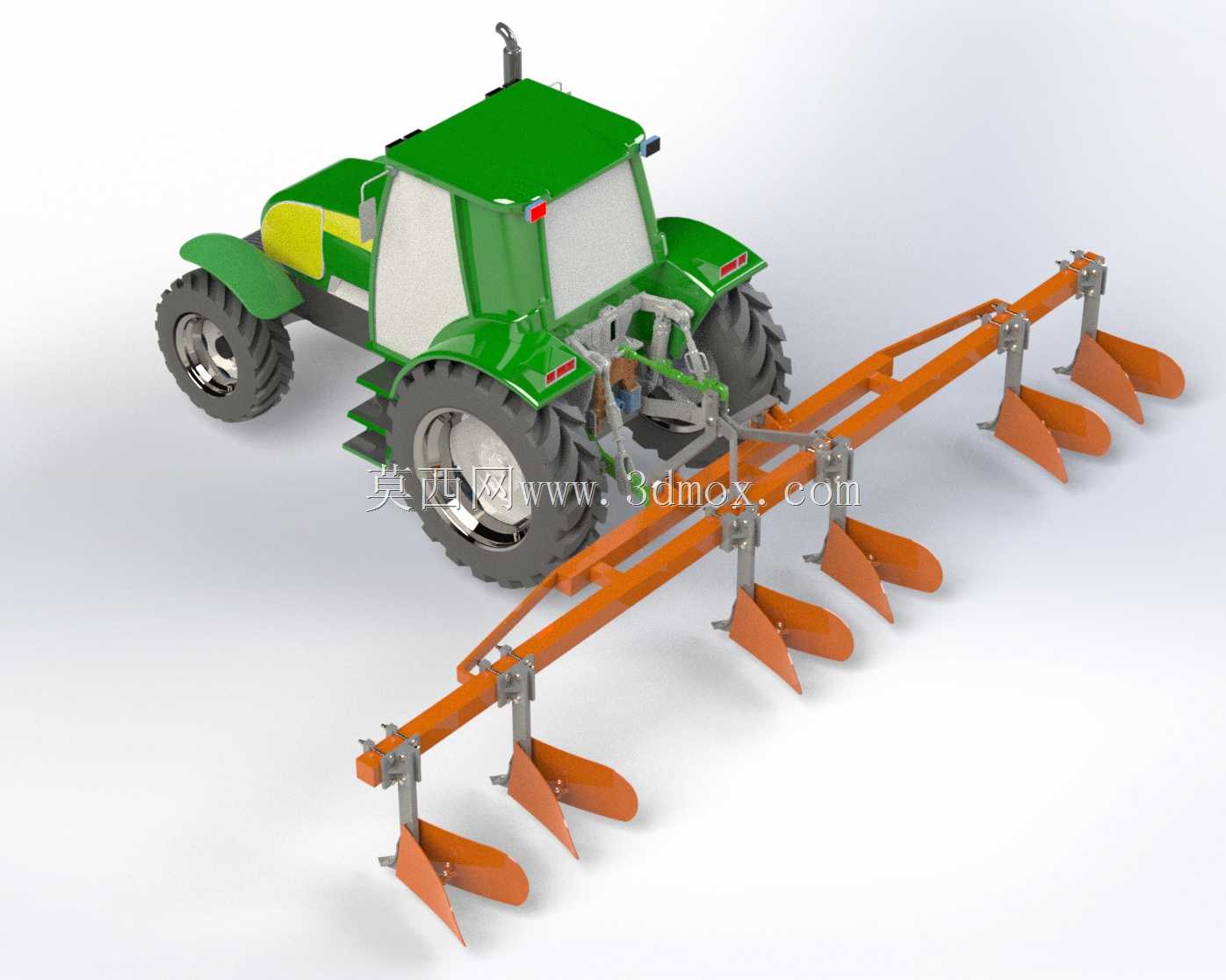

　　从田间使用场景看，甘蔗种植行距较宽，种植槽既要保证蔗种放置深度，又要避免沟壁过度坍塌影响后续覆土。机具下部的开沟与整形部件需要承受持续土壤阻力，因此结构上重点考虑入土角度、侧板导向、梁架刚度和螺栓连接位置。模型中可以看到悬挂连接部位位于机具前部上方，作业时靠近拖拉机后桥，拖拉机液压系统控制提升与下降；运输状态下整机抬离地面，作业状态下开沟部件进入设定深度，横向位置则由拖拉机行走路线和悬挂机构共同约束。

　　设计思路上，这类机具不宜追求复杂外形，而应把受力路径放在首位。拖拉机牵引力经悬挂点传递到主机架，再由机架分配到开沟部件和两侧稳定结构。入土部件前缘需要形成合理切削角，使土壤沿工作面被切开并向两侧推移；后部整形区域则控制槽底宽度和沟壁形态，减少人工二次修整。对于黏重土壤，可通过增加配重、调整下拉杆限位或改变入土件磨损补偿位置来维持槽深；对于砂性土壤，则要关注沟壁保持能力，避免行进速度过快造成沟槽回填。

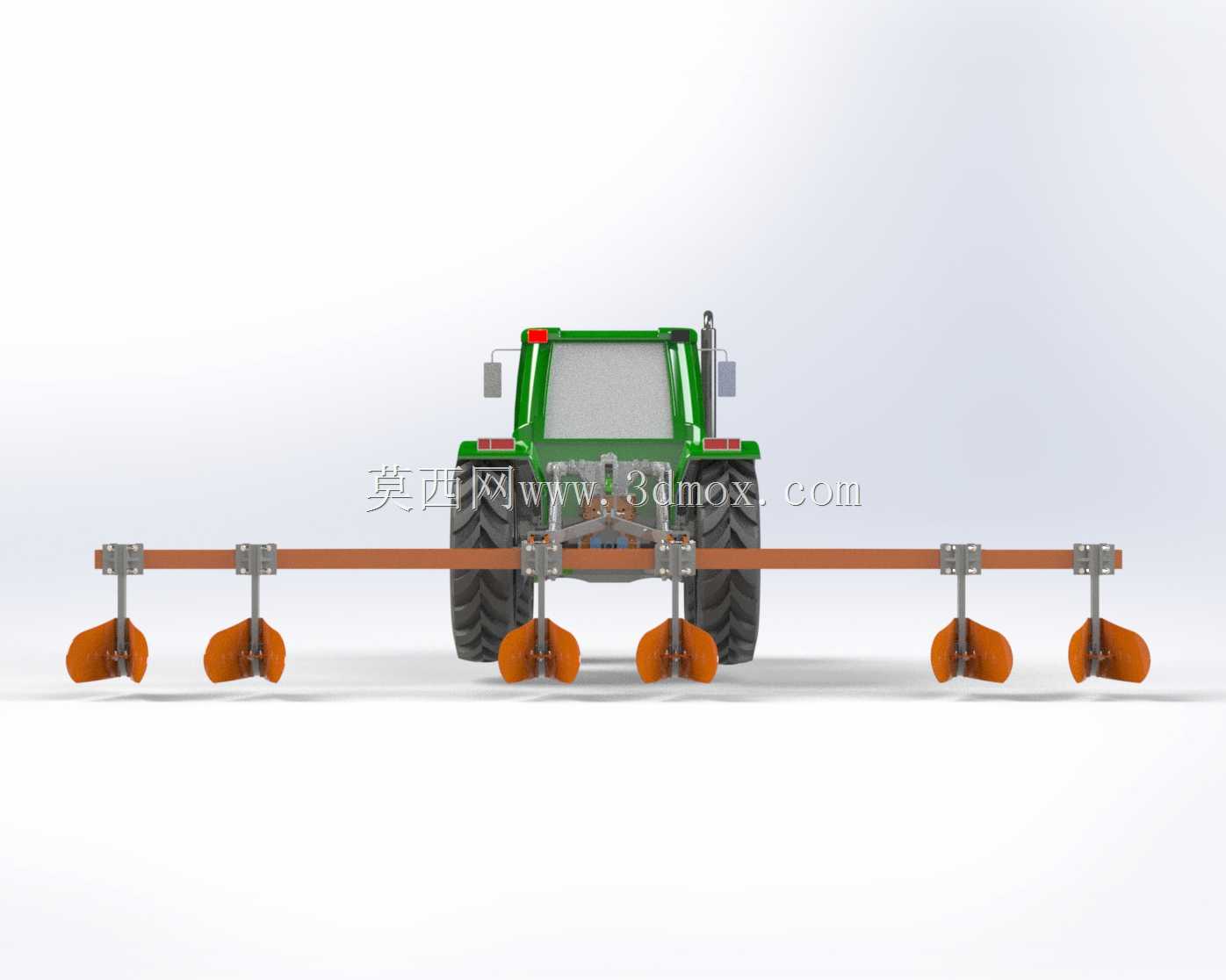

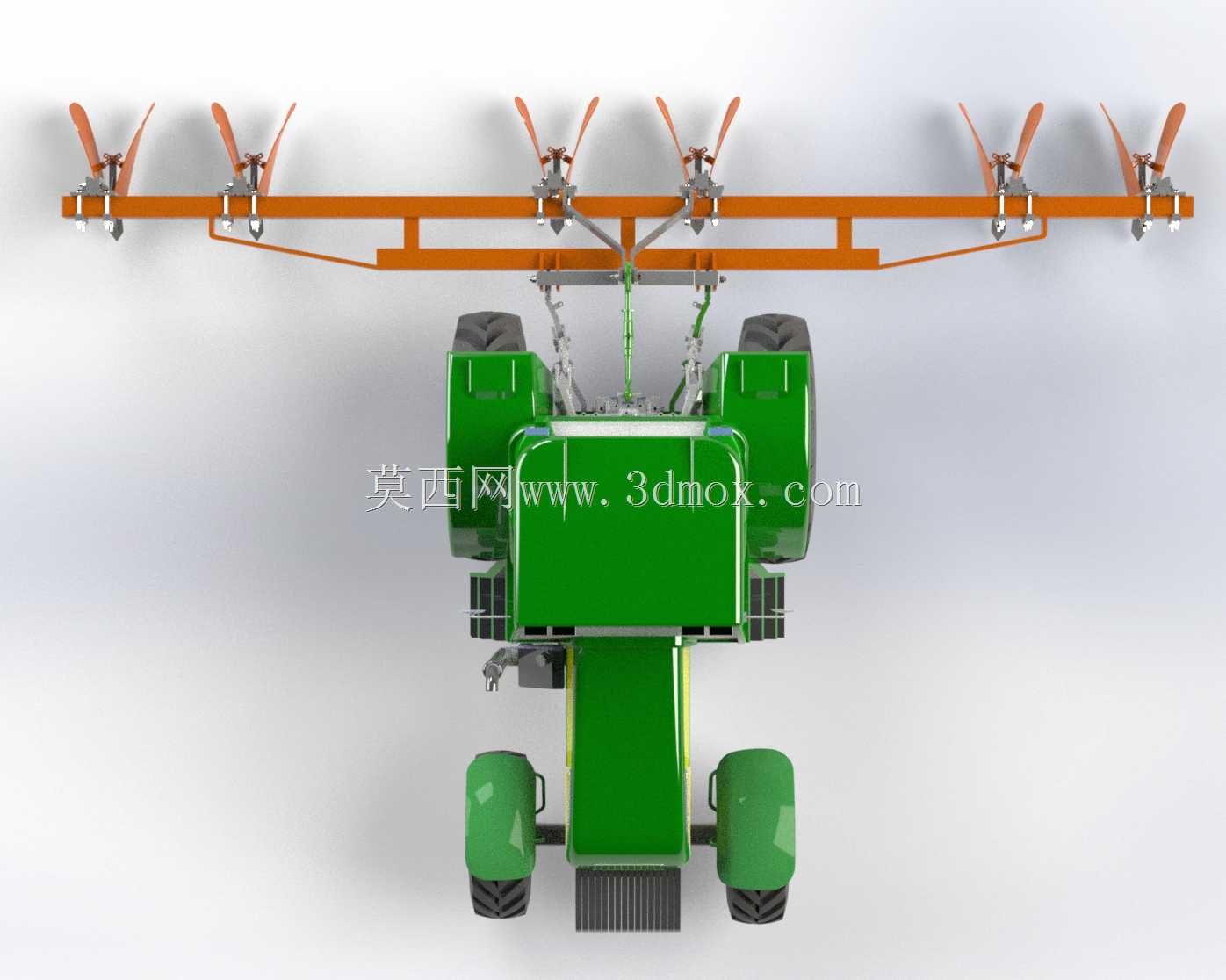

　　外形尺寸方面，整机宽度应与甘蔗种植行距相匹配，悬挂状态下最高点需避开拖拉机后窗视野和提升行程极限，下部工作部件在最低位置时要保证足够入土深度，在最高运输位置时应满足田埂、道路通过间隙。安装边界主要集中在三点悬挂销孔、动力或牵引连接区、后部附件安装面以及限深支撑位置。建模时需要核对悬挂架与拖拉机后桥的相对距离，避免提升过程中与轮胎、后罩壳发生干涉；同时应保留易损件拆装空间，使入土板、紧固件和导向件在田间维护时能够直接拆卸。

　　结构细节上，机架宜采用梁式承载，侧板与横梁交接处承受交变冲击，焊缝和螺栓孔位置需要避开应力集中区域。开沟部件前缘属于磨损重点，实际设计中常按可更换方式处理；两侧挡土结构负责约束土壤流向，防止抛出的土立即回落槽内。后部若连接覆土或镇压附件，还要预留铰接点和调节行程，使同一台机具能够适应不同地块条件。

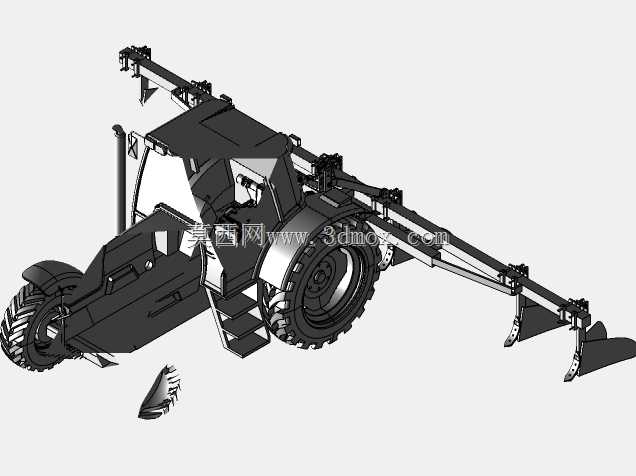

　　在三维建模检查中，应重点验证作业姿态与运输姿态两种位置：作业姿态关注入土深度、槽宽、拖拉机轮胎与沟槽边缘距离；运输姿态关注离地间隙、悬挂油缸行程和整机前后重心。通过对机架、开沟件、悬挂点和限位结构的分层装配，可以较完整地表达该甘蔗种植槽机具从牵引连接到田间成槽的工作逻辑。
