小型轮式农用作业拖拉机结构设计

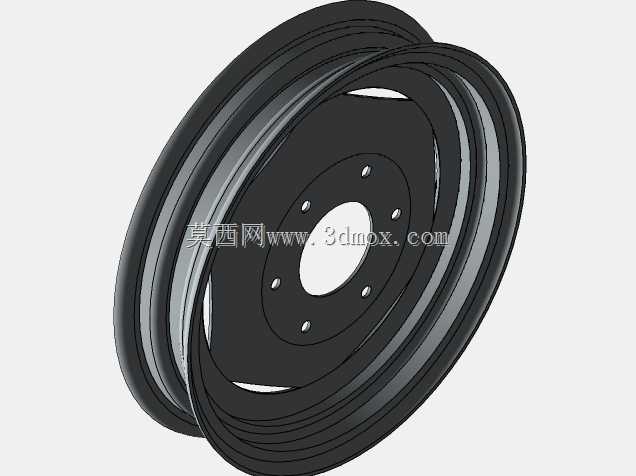

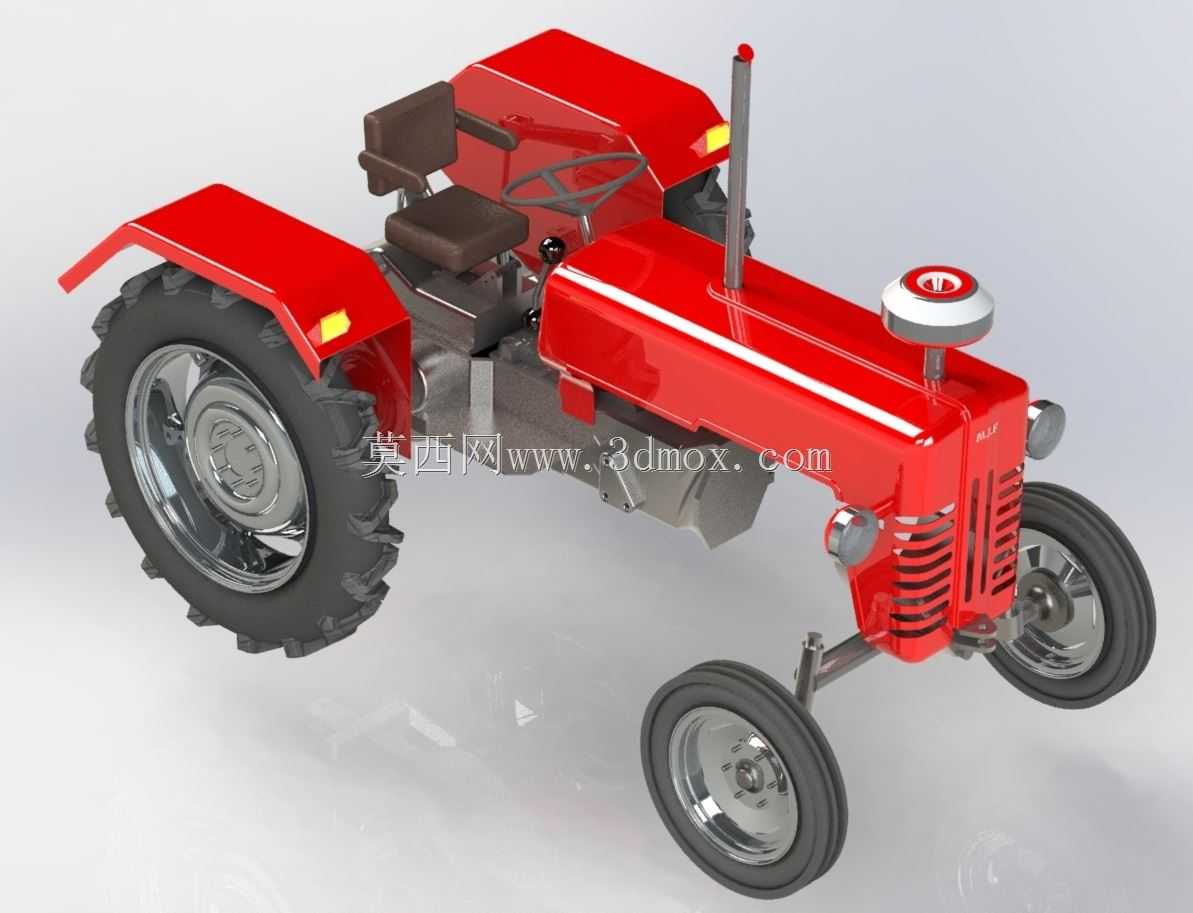

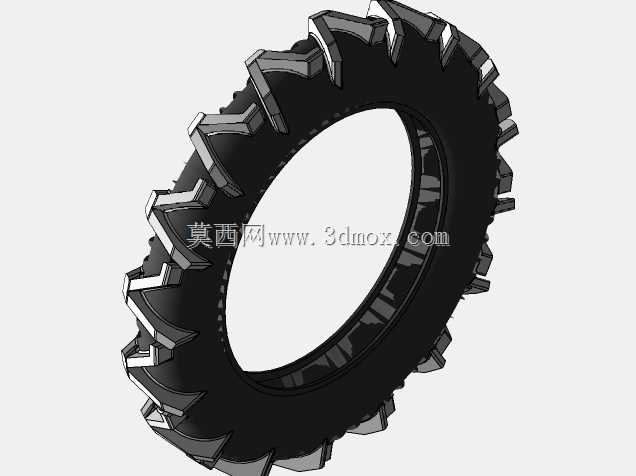

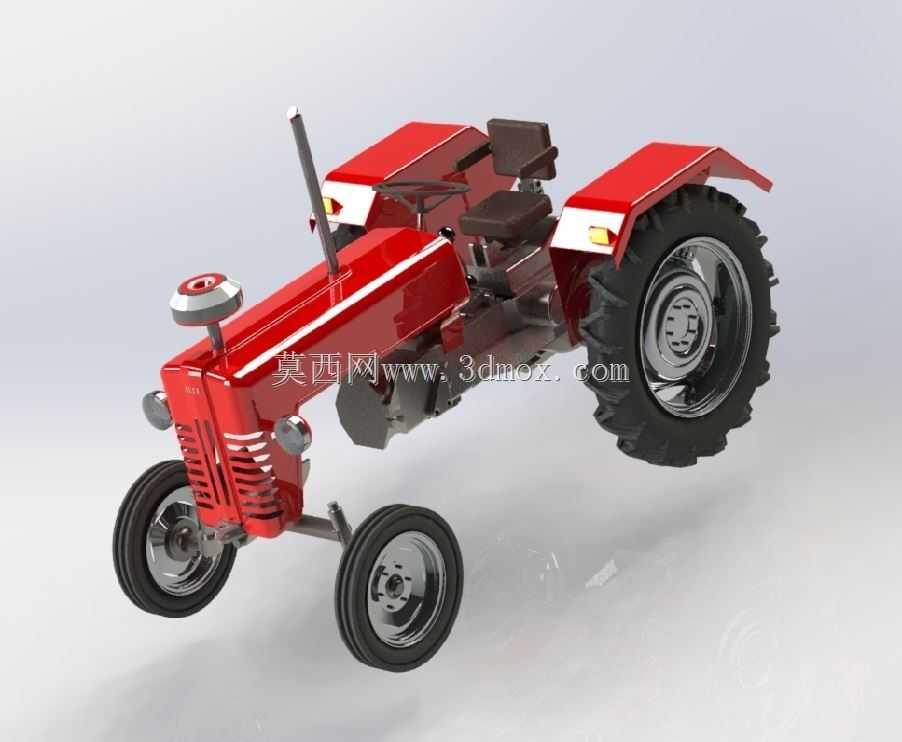

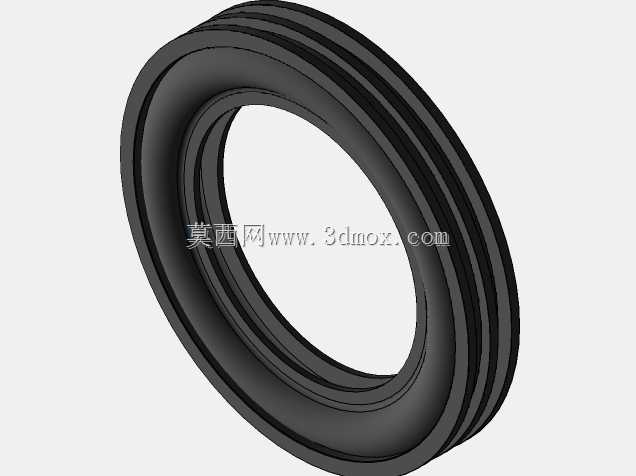

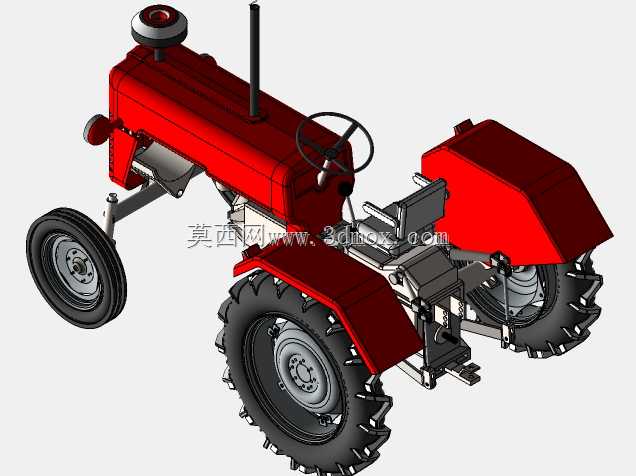

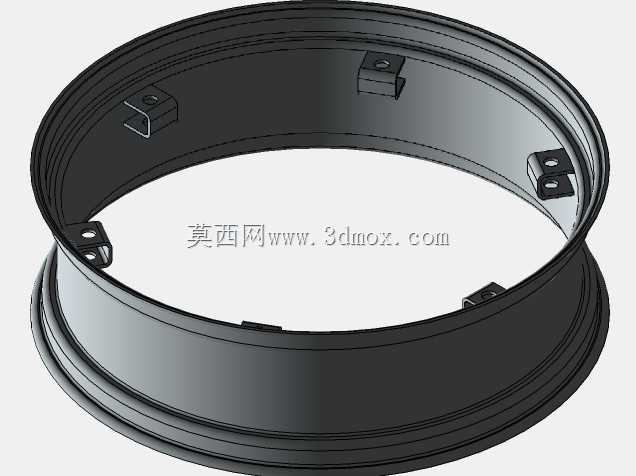

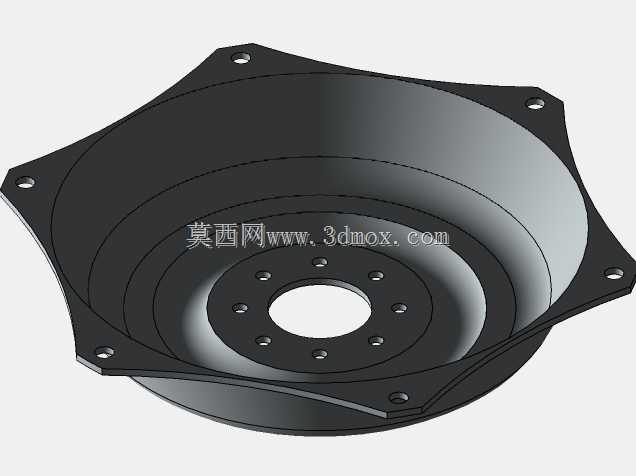

　　这款轮式拖拉机的结构设计，首先锚定了南方丘陵小地块、北方零散农田的作业场景需求，没有盲目追求大马力重载参数，而是把转向灵活性、窄幅通行能力作为核心设计目标，适配田埂宽度普遍在1.2-1.5米的零散耕地，也能满足果园行间中耕、乡村短途农资转运的使用需求。整机行走系统采用前小轮、后大轮的经典轮式布局，前轮轮距设计为1.1米，后轮轮距1.2米，最小离地间隙预留280mm，既可以避免作物苗期作业时压伤垄上植株，也能在坑洼田块行驶时减少底盘托底的概率，后轮选用大直径深花纹农用轮胎，胎纹深度32mm，在湿滑黏重的水田田埂、雨后松软耕地行驶时，能提供足够的抓地力，减少打滑空转的动力损耗。

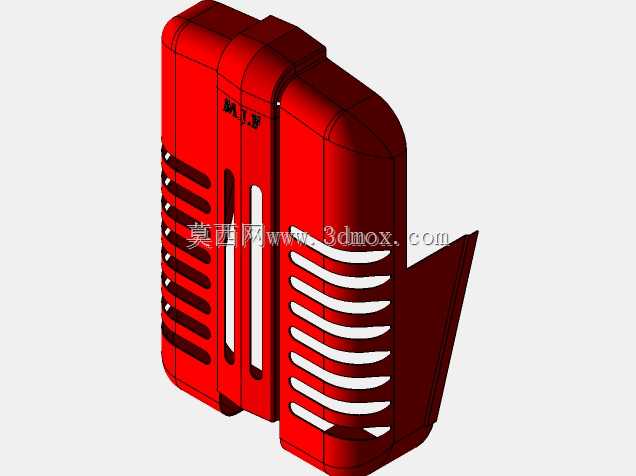

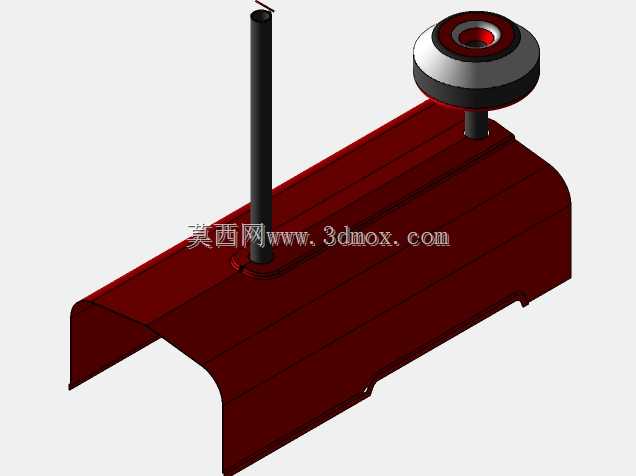

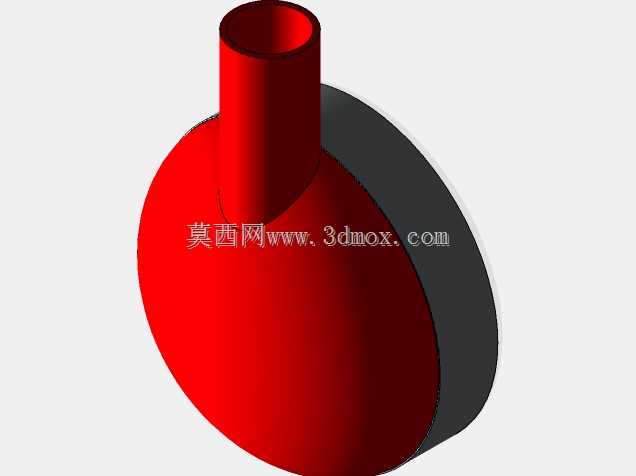

　　动力舱部分采用前置布局，把发动机、散热系统集中布置在前轮轴上方区域，平衡后悬挂农具时的整机重量分配，避免带犁、旋耕机具作业时出现翘头风险。散热格栅采用横向镂空冲压结构，进风面积覆盖整个前脸正面区域，配合后置轴流风扇，能保证长时间低档位大负荷作业时，发动机散热效率维持在合理区间，不会因为田间作业环境扬尘大、通风差出现过热问题。排气系统采用立式高位布置，排气出口高度超过驾驶员坐姿头部位置，避免作业时尾气直接吹向操作人员，同时减少田间扬尘被排气气流卷向空气滤芯的概率，延长空滤维护周期。

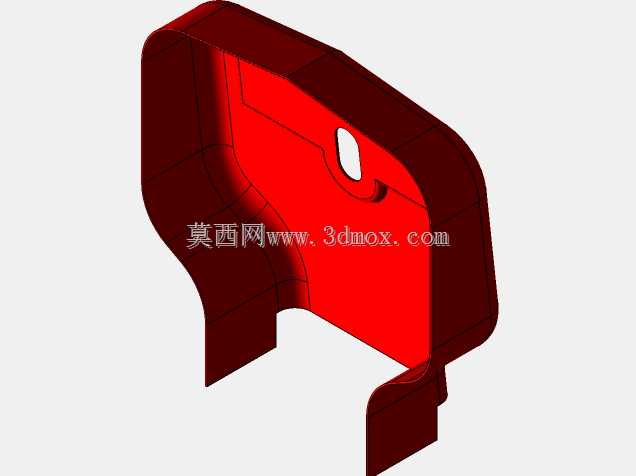

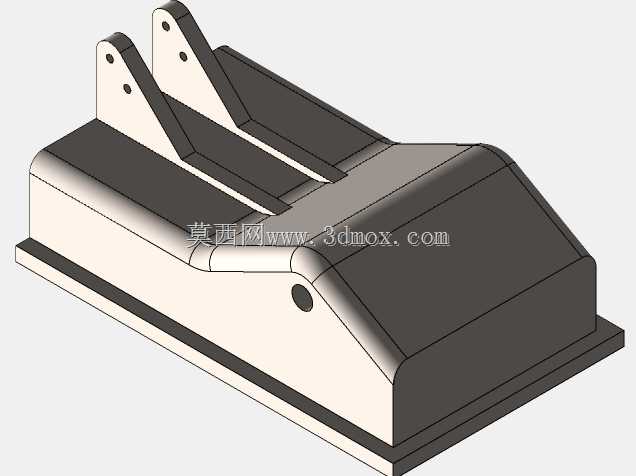

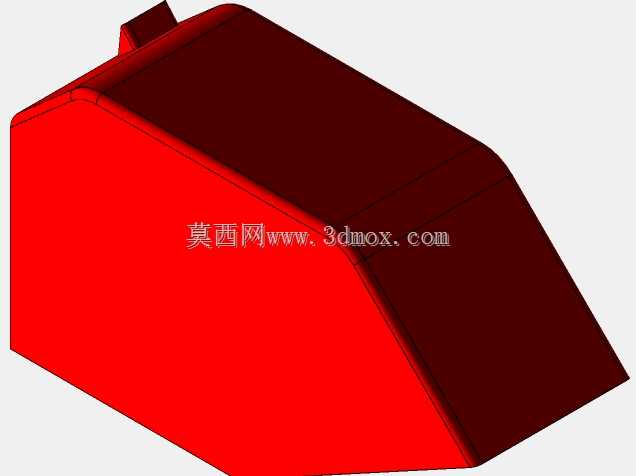

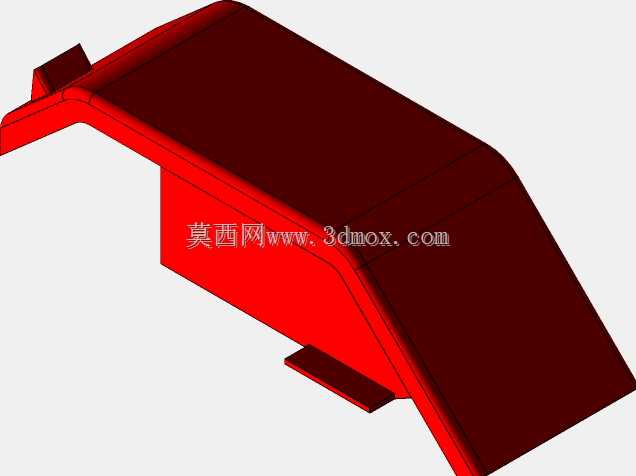

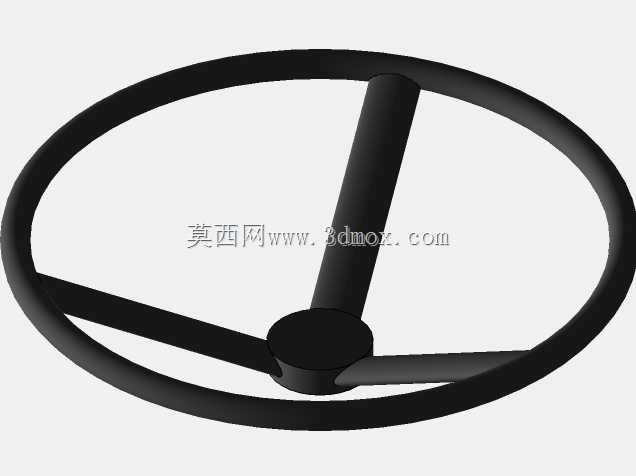

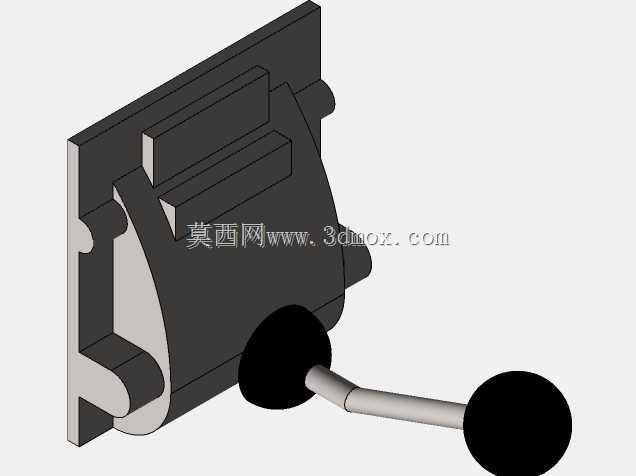

　　操纵区域的设计充分考虑了长时间作业的人机工程需求，驾驶座采用分体式双座布局？不对，是单主驾加副座的简易布局，座椅安装位置预留了50mm的前后调节余量，方向盘采用倾角可调结构，适配不同身高操作人员的操纵习惯，操纵杆、离合刹车踏板的布置位置，都按照成年人坐姿下的肢体活动范围设定，减少长时间作业的操作疲劳。后轮上方的翼子板采用圆弧冲压成型，既可以阻挡车轮带起的泥土甩向驾驶区域，也能在翼子板内侧预留灯具安装位，集成转向提示、夜间作业照明功能，满足乡村道路转场时的通行安全要求。

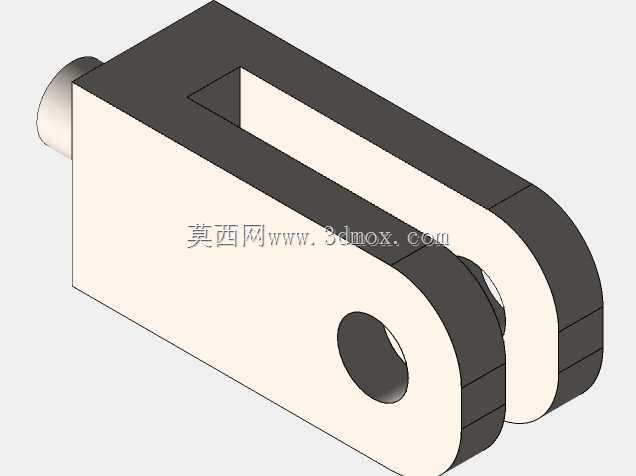

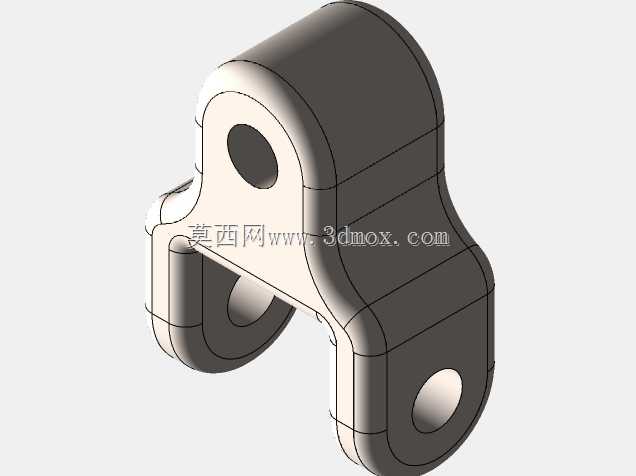

　　整机的安装边界设计上，后悬挂采用标准三点式接口，匹配国内通用的小型农机具挂接尺寸，不需要额外改装就能挂接旋耕机、犁铧、小型播种机、拖车等常用农具，挂接点的离地高度、铰接间隙都按照通用农机标准设定，农户更换农具时不需要额外制作转接件。前部预留了配重块安装位，可以根据后悬挂农具的重量，按需加装前置配重，调整整机前后轴荷分配，保证作业时的牵引力输出稳定。转向系统采用前轮偏转转向结构，最小转弯半径设计为3.2米，在狭小的田块掉头、果园行间穿行时，不需要多次倒车调整就能完成转向操作，比同马力级别的履带式拖拉机转场灵活性更高，也更适合在硬化乡村道路上长距离行驶，不会损伤路面。

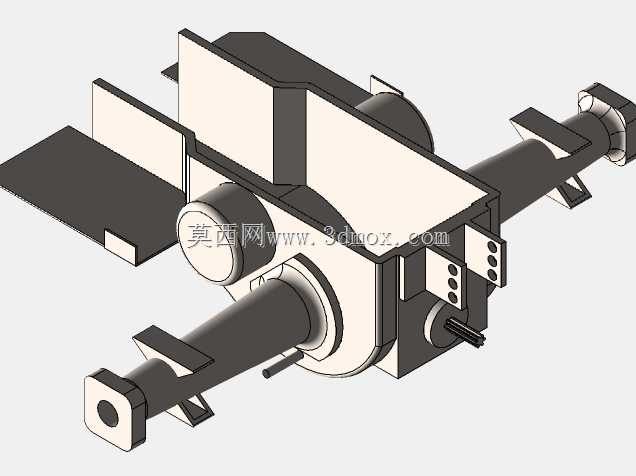

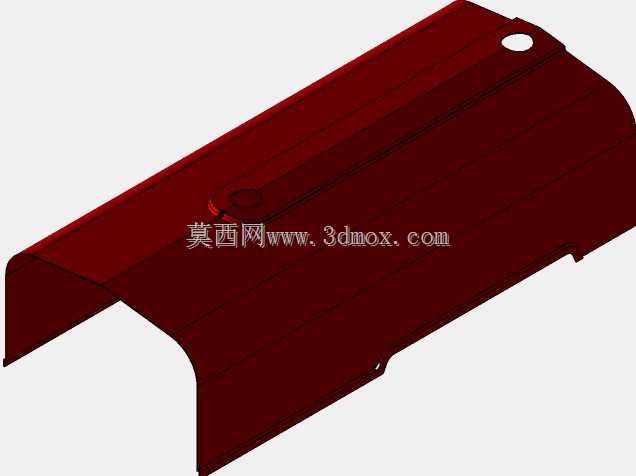

　　细节结构上，前大灯采用内嵌式安装，避免田间作业时被树枝、作物剐蹭损坏，前部的机罩采用快拆式卡扣固定，日常检查机油、清理空滤、维护散热片时不需要额外工具就能掀开，降低田间维护的难度。车架采用槽钢焊接的梯形结构，主梁厚度6mm，关键受力位置加装加强筋，承受后悬挂农具的冲击载荷时，不会出现车架变形、开焊的问题，传动系统采用皮带传动加齿轮变速箱的组合结构，皮带传动可以缓冲动力输出的冲击，在农具碰到石块、树根等障碍物时，能通过皮带打滑保护变速箱齿轮不会被打齿损坏，变速箱设置4个前进挡、1个倒挡，速度区间覆盖1.5km/h的低速作业档到18km/h的道路转场档，匹配不同作业场景的速度需求。
