台式手动压合工装机架总成

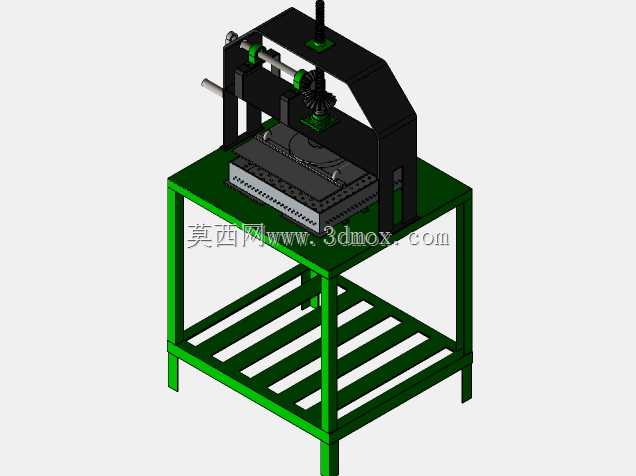

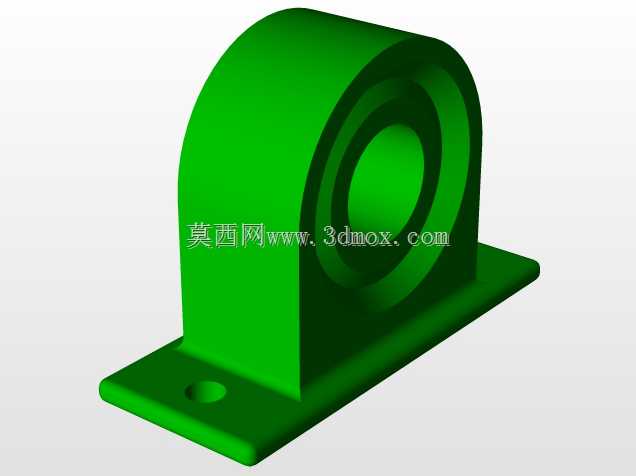

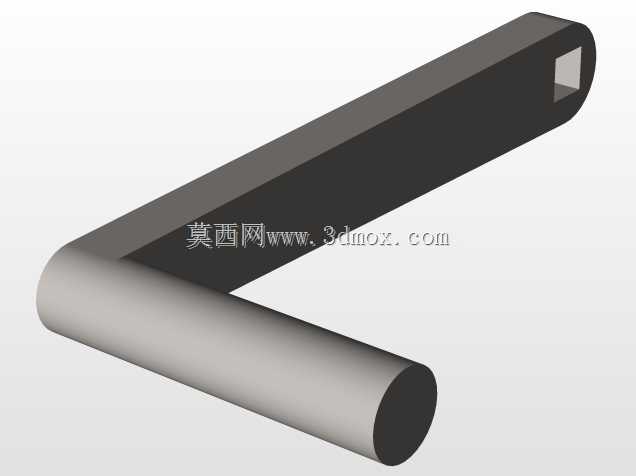

　　这套压合作业工装采用落地式方管焊接机架作为承载主体，机架上层为整块加工台面，用于安装压合执行机构与工件定位载具，下层设置多根平行排布的承托格栅，既可以存放待加工工件、作业工具与配重块，也能通过下部空间预留避让管路、接线与废料收集容器，四条立式支腿直接落地，支腿底端预留安装孔位，可配合膨胀螺栓固定在车间混凝土地面，避免压合作业过程中设备出现晃动偏移。整机执行部分布置在台面后侧，采用立式导向压头搭配横向手动操作杆的结构，操作杆通过齿轮齿条传动副将水平方向的扳动力转化为压头竖直方向的下行压力，操作人员站在设备前侧即可完成扳动施压、回程复位的全套动作，无需配置气动或液压动力源，适合无压缩空气管网、小批量多品种的产线离线工位使用。

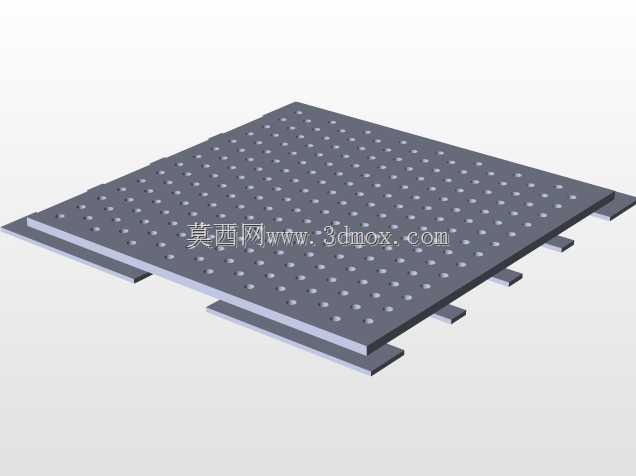

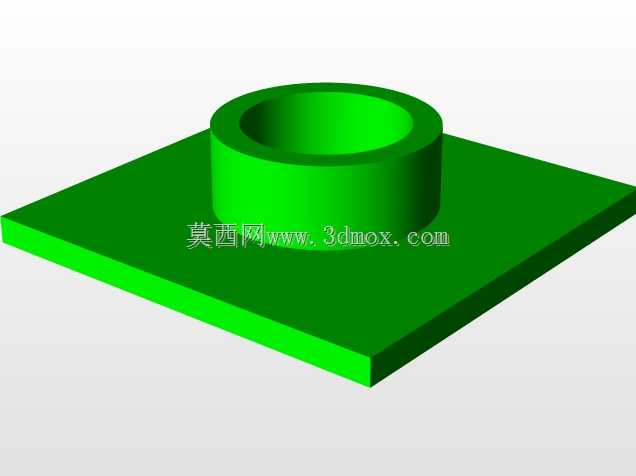

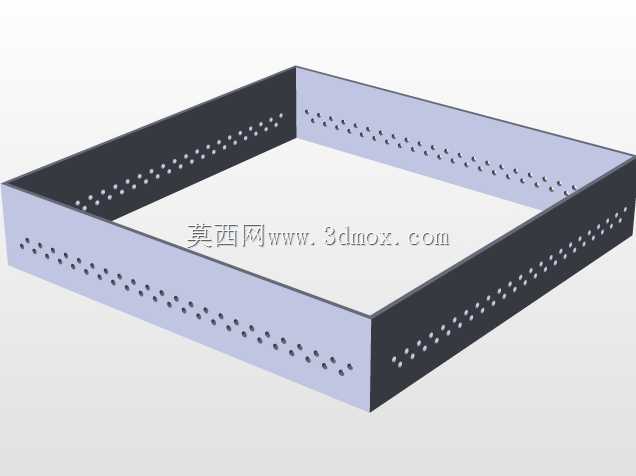

　　压头下方设置带密集定位孔的平板载具，载具表面可根据不同产品的外形更换定位块、仿形治具与快速夹钳，压头工作面也可根据压装需求更换橡胶压块、金属压头或者加热压合模块，适配塑胶壳扣合、薄膜开关压贴、小零件铆接、标签覆压、通讯产品外壳组装等多类轻压装工序。从布局边界来看，机架整体占地宽度控制在常规单人作业工位范围内，台面高度匹配操作人员站立作业的手肘高度，前侧预留足够的工件取放空间，后侧执行机构的最高点距离台面留有足够的开合行程，操作杆向侧方伸出的长度经过力矩优化，既保证操作人员施力时可以获得足够的压合力，也避免杆体过长占用通道空间。结构设计上所有承力构件均采用型钢焊接后再做机加工找平，台面安装面保证平面度要求，压头导向部位设置直线导向轴，

　　防止压合过程中出现偏载、卡滞，治具载具通过T型槽或者螺栓锁紧在台面上，更换产品时仅需松开紧固件即可完成治具切换，机架下部格栅间距经过承重校核，放置工件时不会出现局部变形，整机无复杂电控元件，日常维护仅需定期在导向轴与传动齿轮部位加注润滑脂，清理台面残留的碎屑即可，非常适合电子组装、小五金加工、通讯终端装配车间作为通用压合工位设备使用，在三维建模过程中所有方管规格、安装孔位、运动行程均按实际装配关系搭建，可直接用于工程出图、物料清单统计与工位布局规划。
