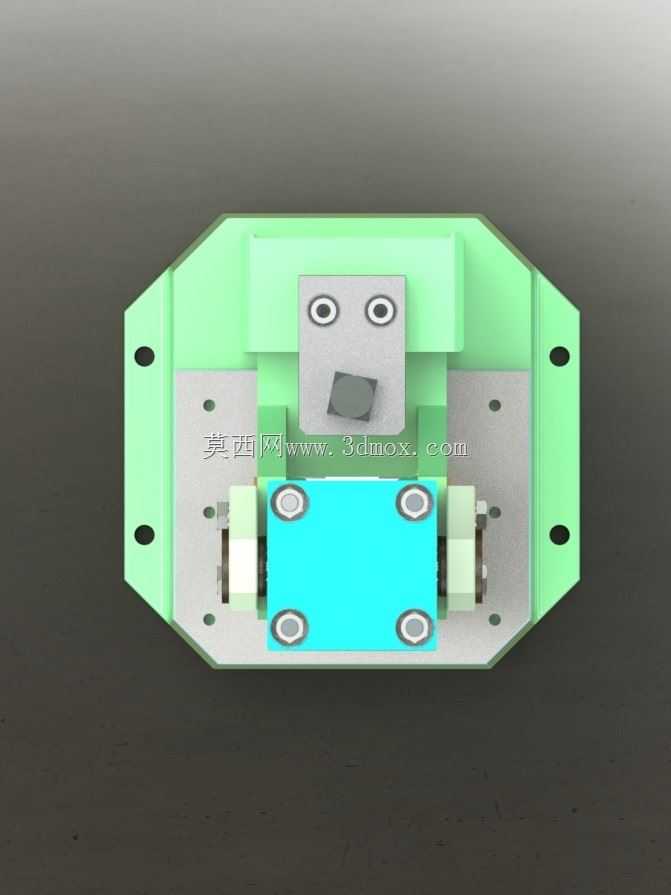

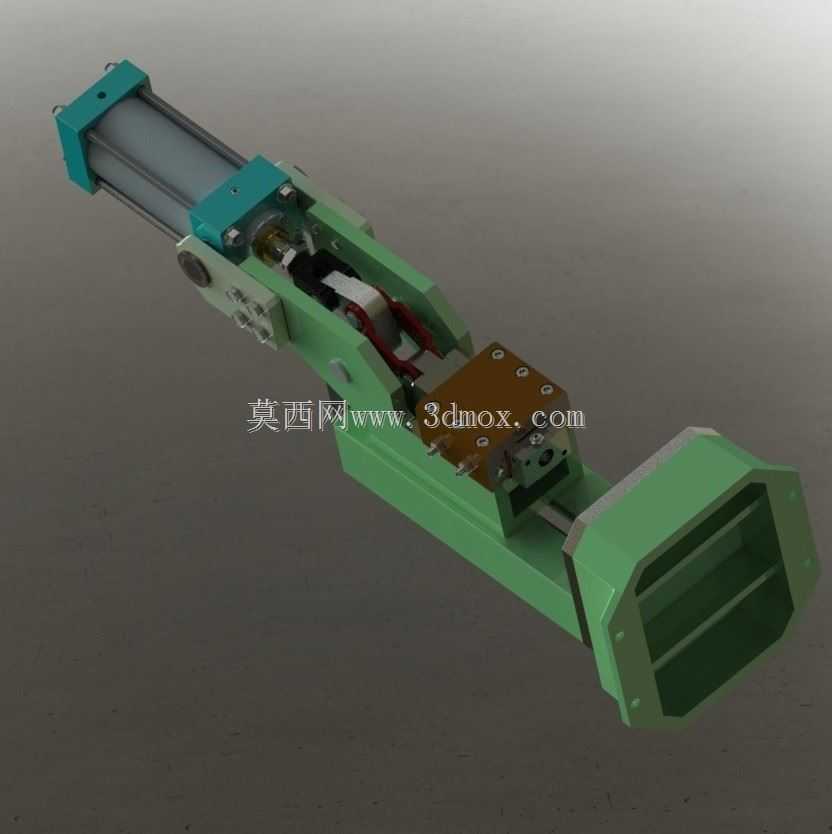

气动杠杆式薄材压装冲切压力机

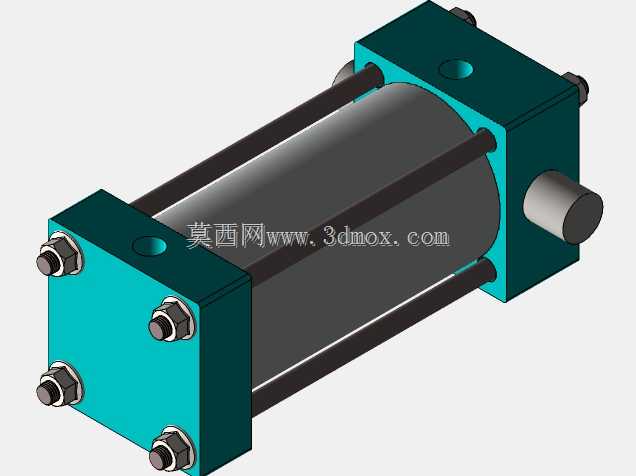

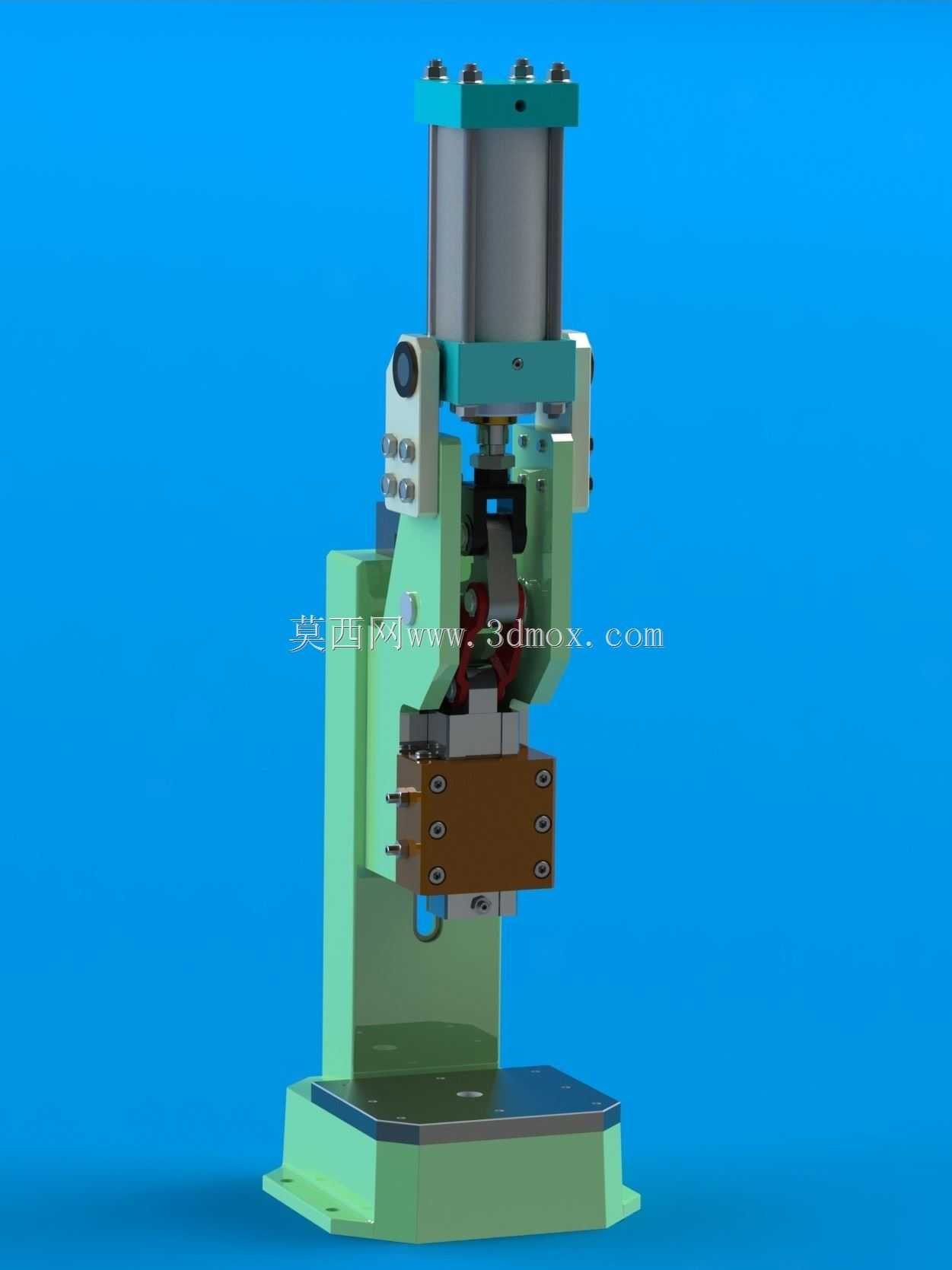

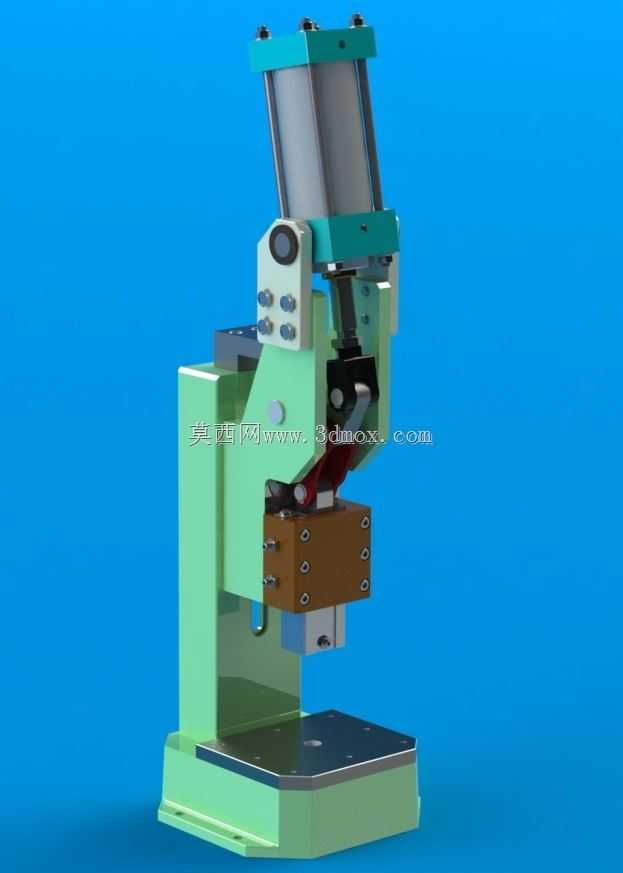

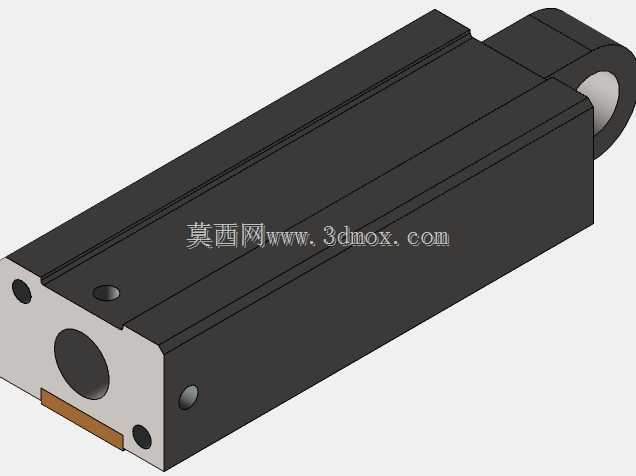

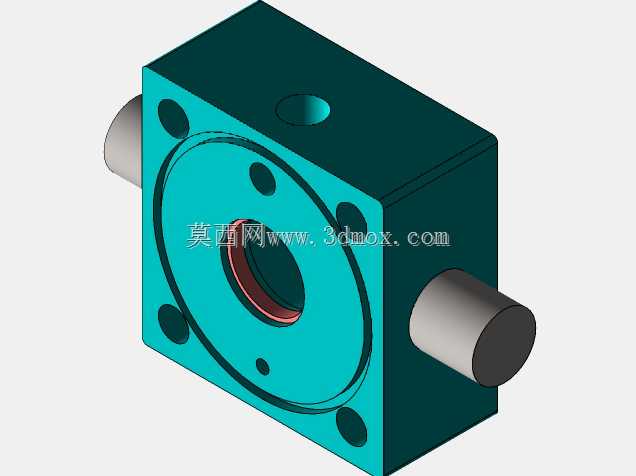

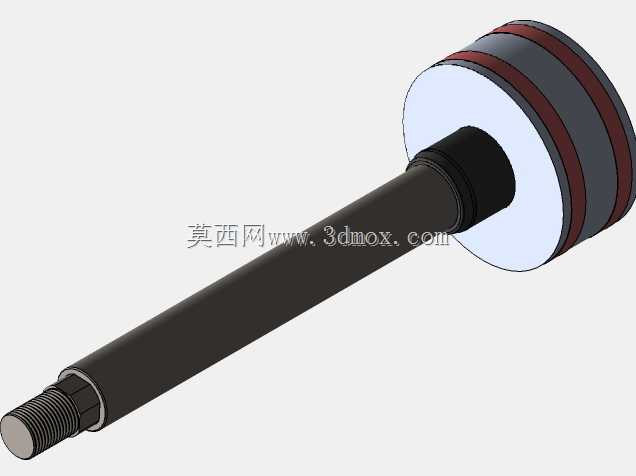

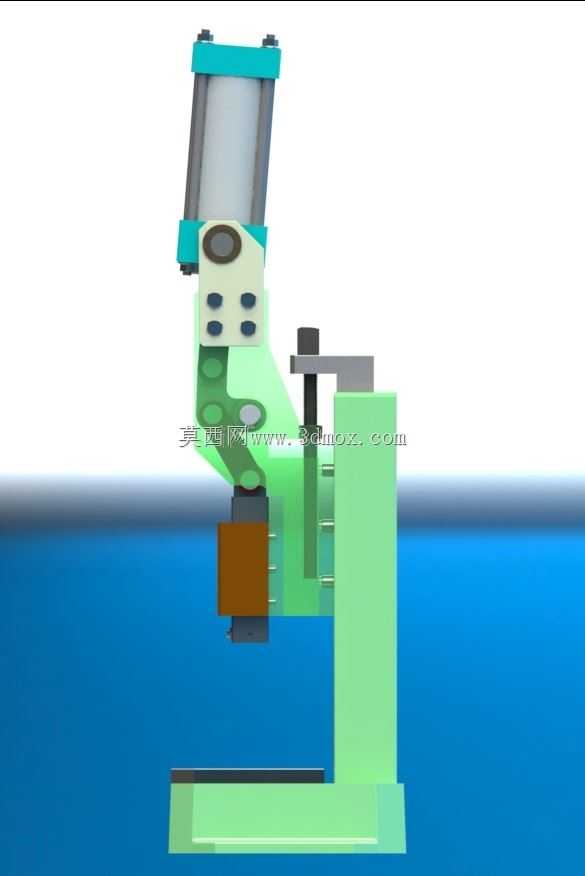

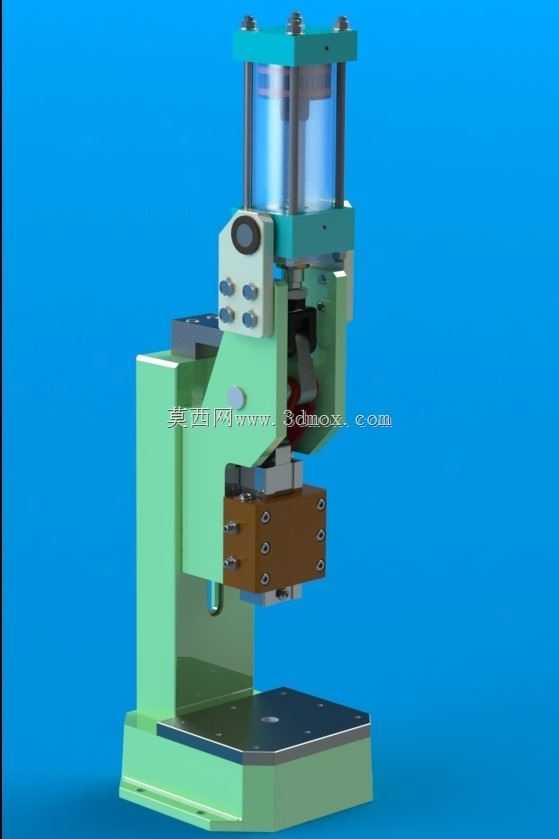

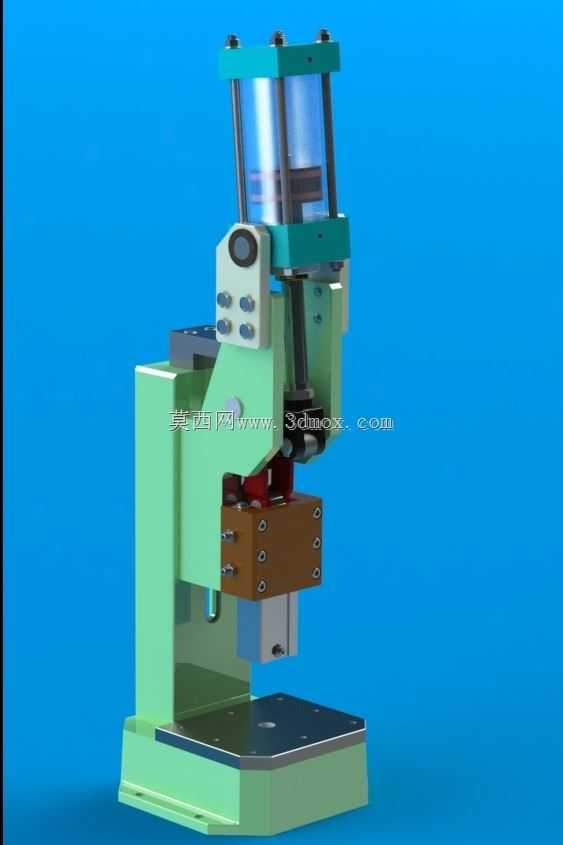

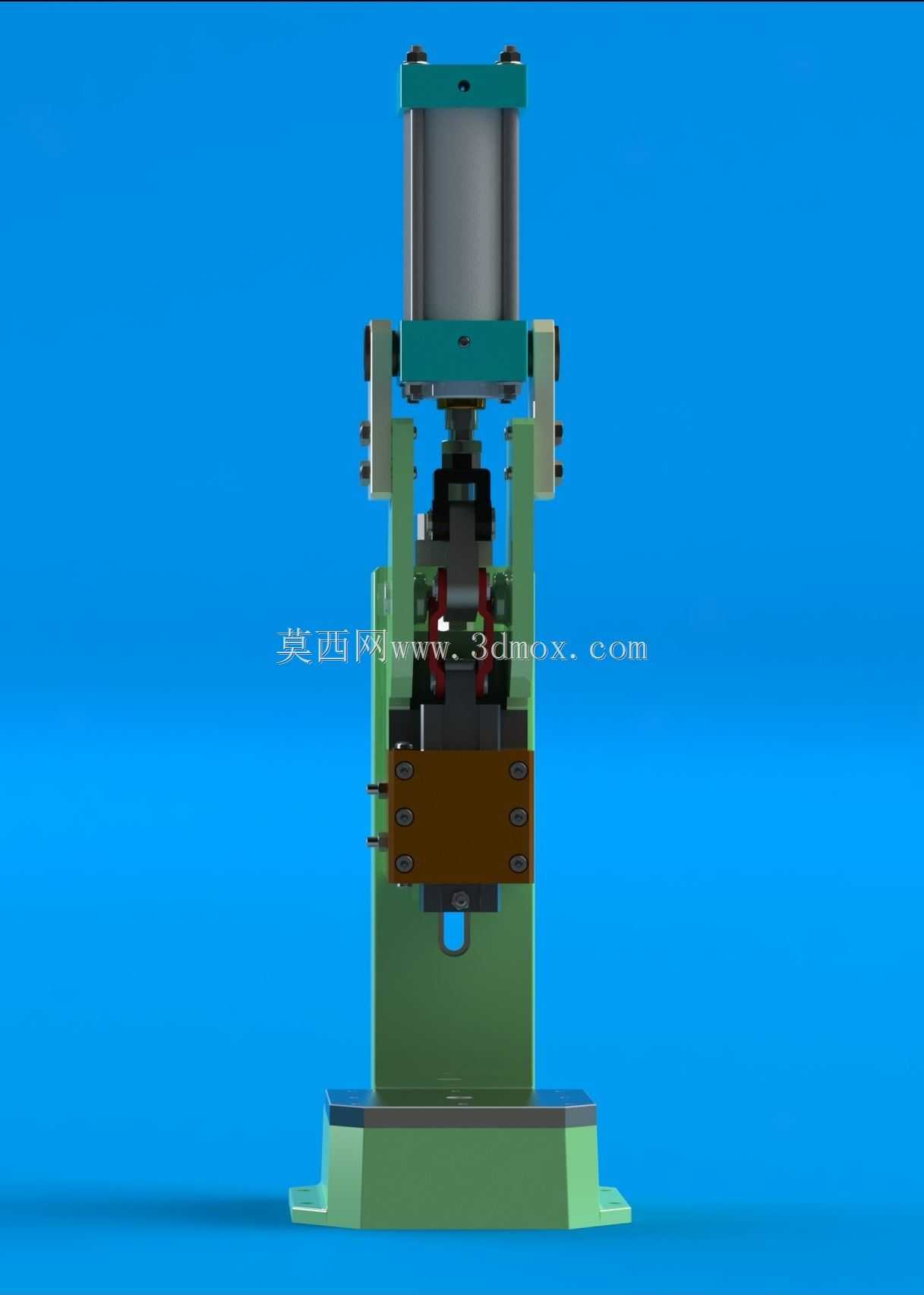

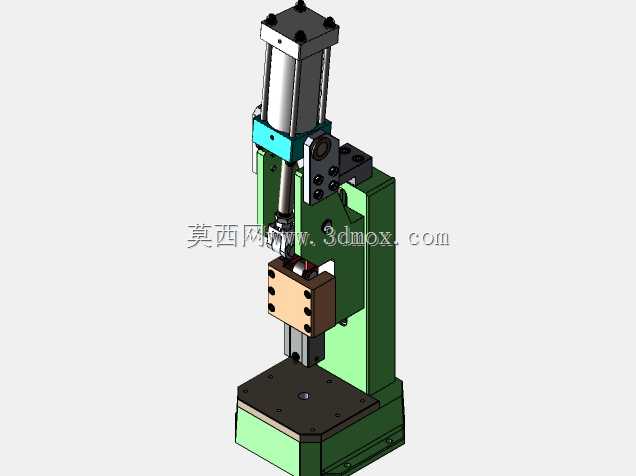

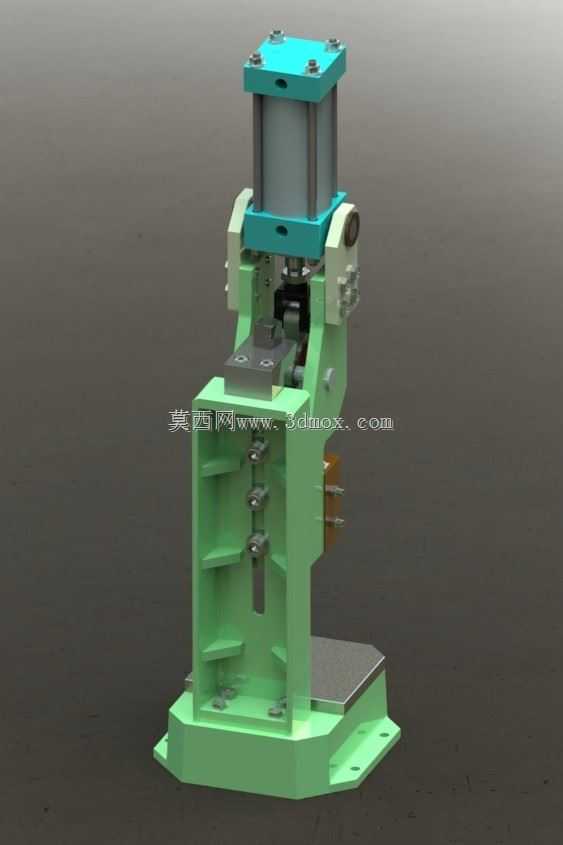

　　在小吨位冲压与装配工位里，纯气缸直压方案常遇到出力不足、缸径被迫放大的问题，这台气动拨动压力机的结构思路正是围绕这一矛盾展开。整机采用气缸配合杠杆传动的布局，气缸缸径取80mm，行程超过100mm，前端通过耳轴完成铰接安装。耳轴结构不把气缸当作刚性固定杆使用，而是允许缸体在杠杆摆动过程中产生小幅角度补偿，避免活塞杆承受侧向弯矩，这对密封件寿命和动作平顺性都很关键。

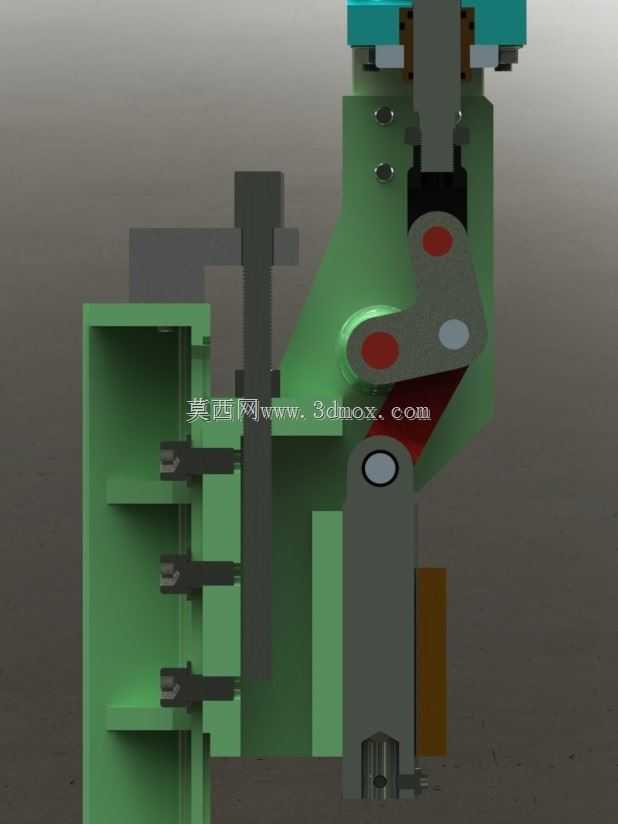

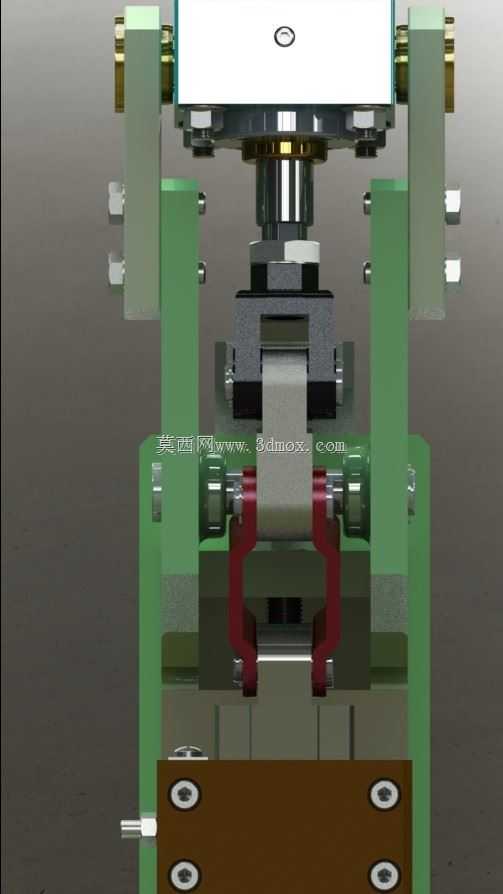

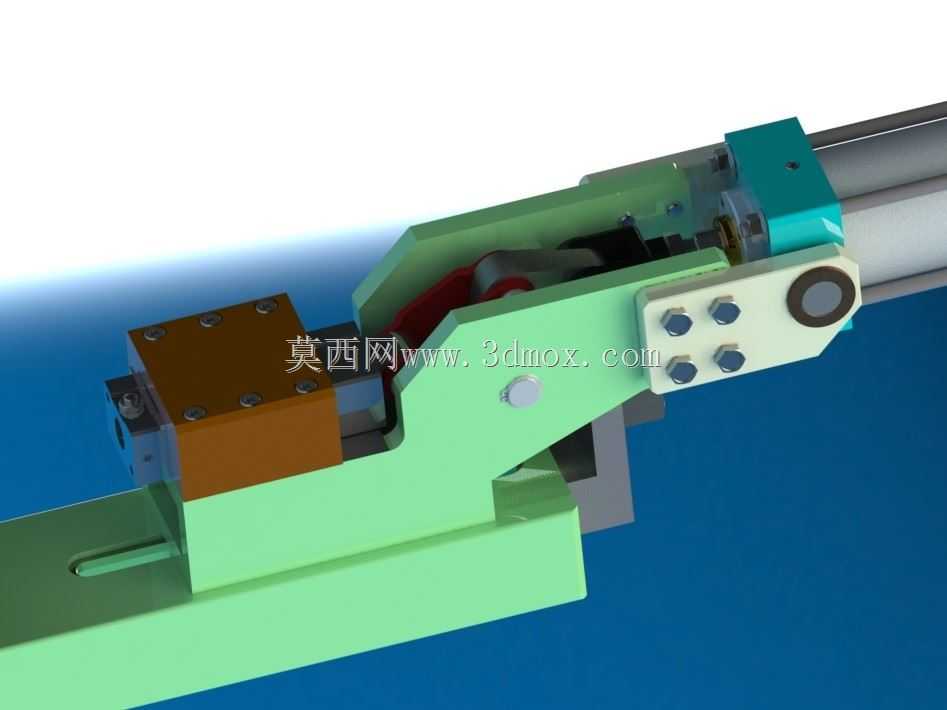

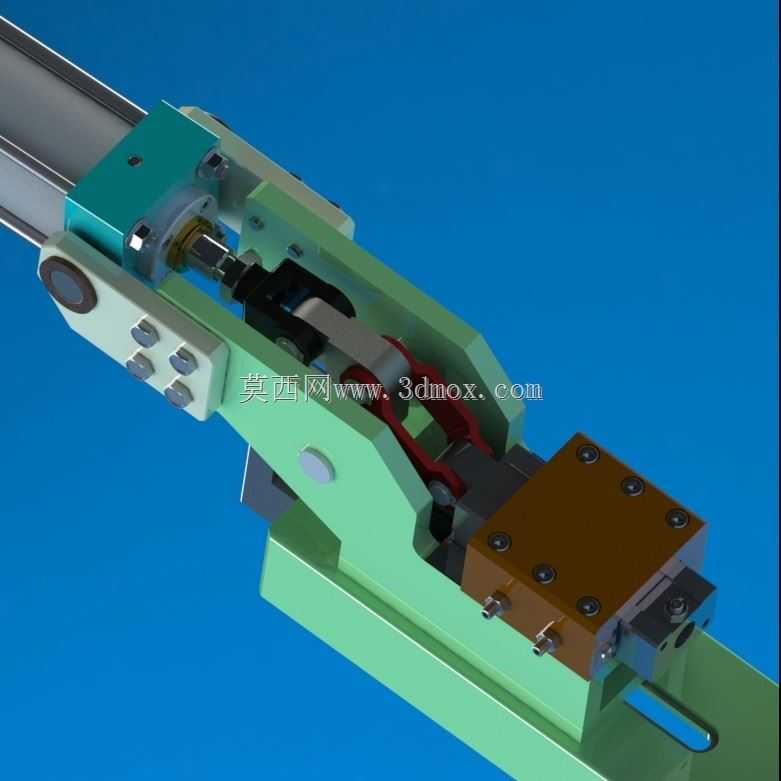

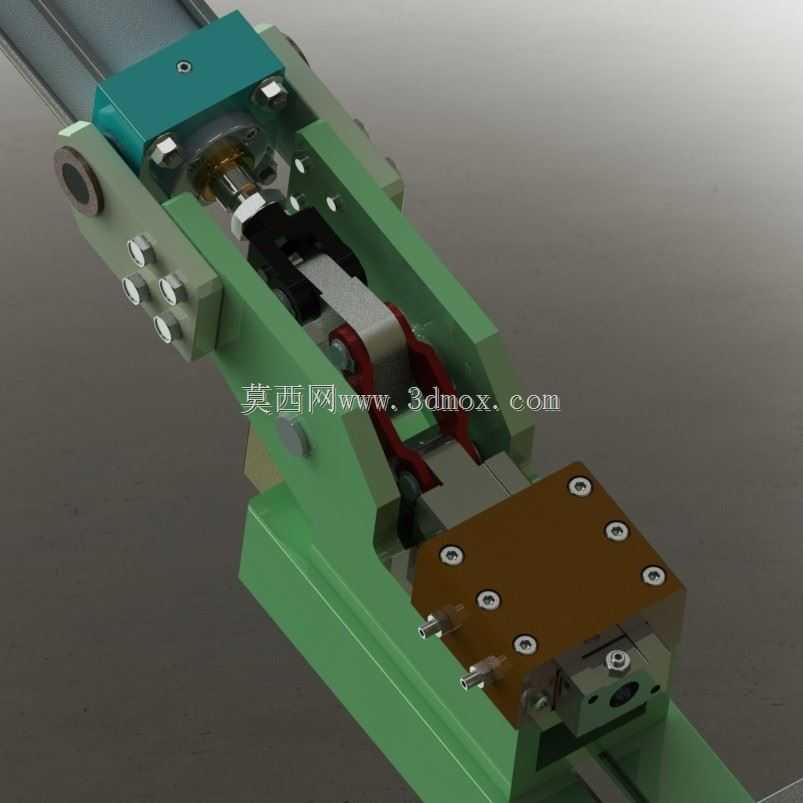

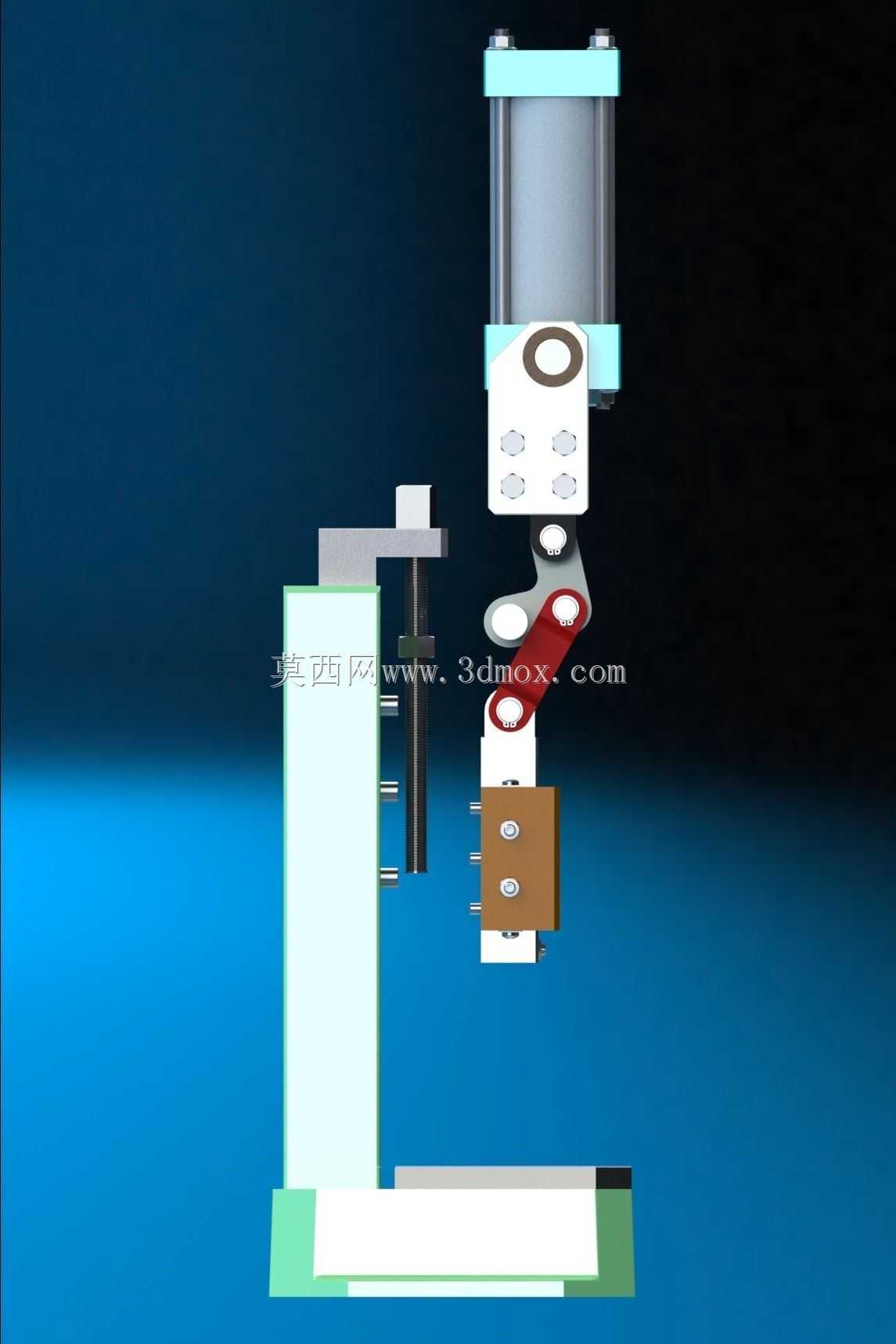

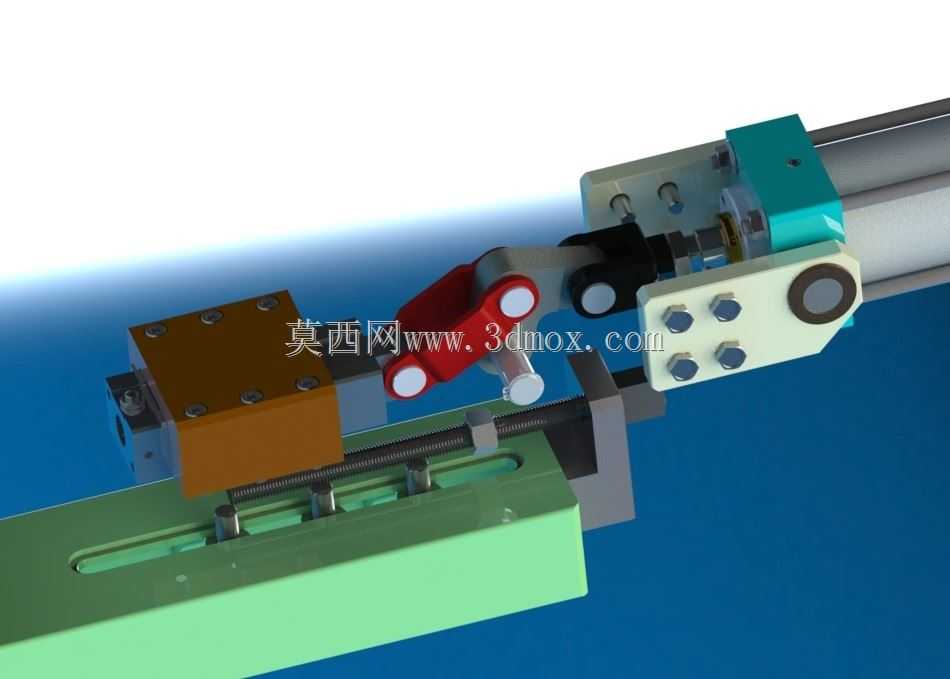

　　杠杆环节是这套设备的核心。压缩空气驱动气缸伸出后，力经由铰点传递到杠杆，再在滑块或压头端形成放大后的工作载荷。按照结构特性，压头运行到接近行程底部、杠杆趋近受力死点附近时，输出力可达到气缸初始推力的十倍左右。这种增力特性刚好匹配冲压工艺的载荷规律：薄板冲断、铆钉镦粗、压装到位的瞬间往往需要最大峰值力，而空程下行阶段只需要较小的快速移动力。杠杆增力把气缸的推力曲线重新分配，不必选用大缸径气缸就能在工作末端获得足够吨位，耗气量和整机外形也随之得到控制。

　　从使用场景看，这类轻型压力机适合布置在钣金小件、电子五金、软质材料加工和部件装配线上。薄金属板材的冲孔、切口、浅拉伸成型，皮革、塑料、橡胶等软材的裁切与压痕，都可以通过更换上模和下模完成；装配工序中，销轴压入、轴承压装、铆钉铆接、塑料卡扣压合、标签压印打标也在其适用范围内。与大型液压机相比，它没有液压站、油管和溢流维护问题，动作响应快，台面占用小，压缩空气接入即可运行，更适合分散式工位和节拍较快的轻型作业。

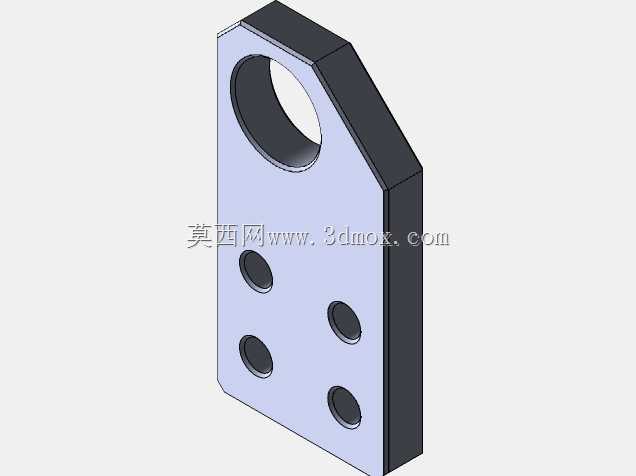

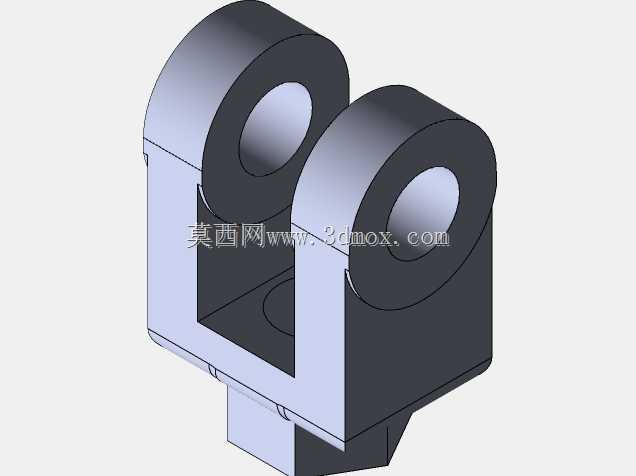

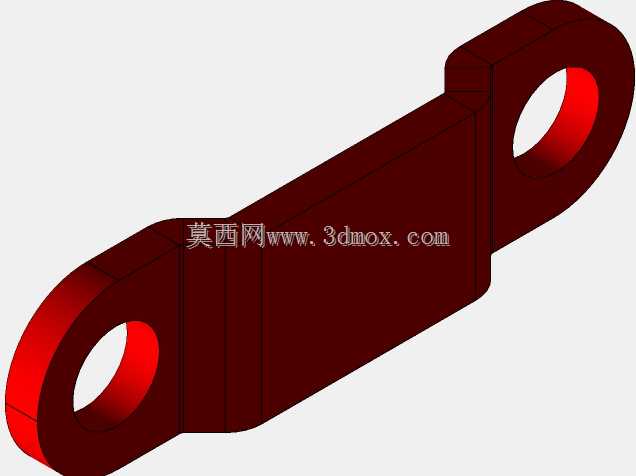

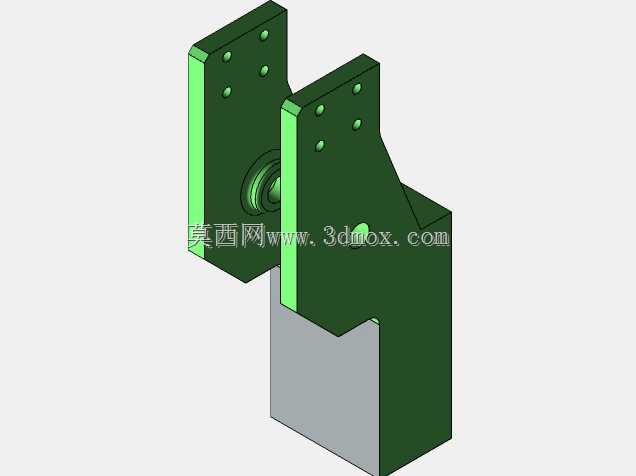

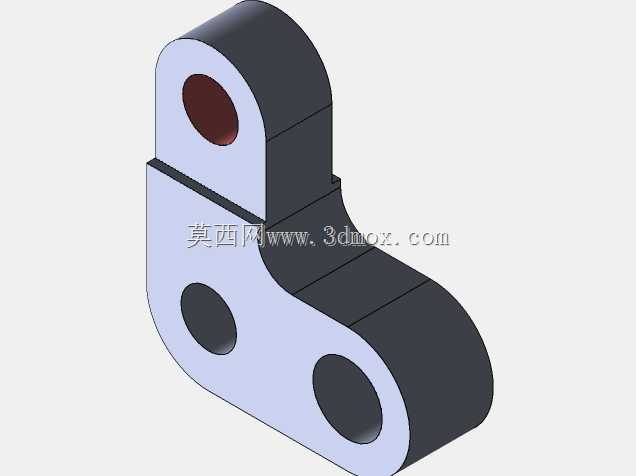

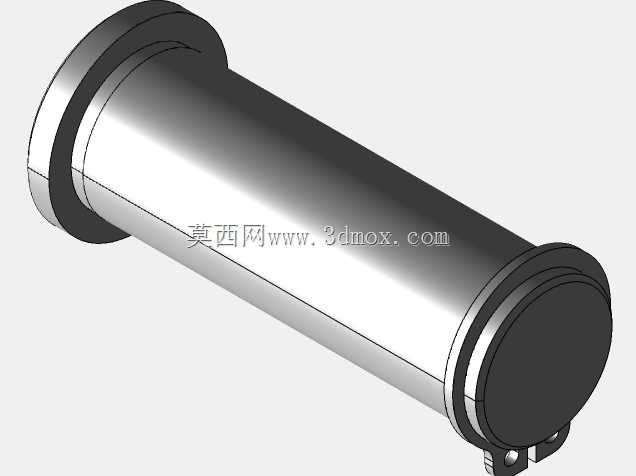

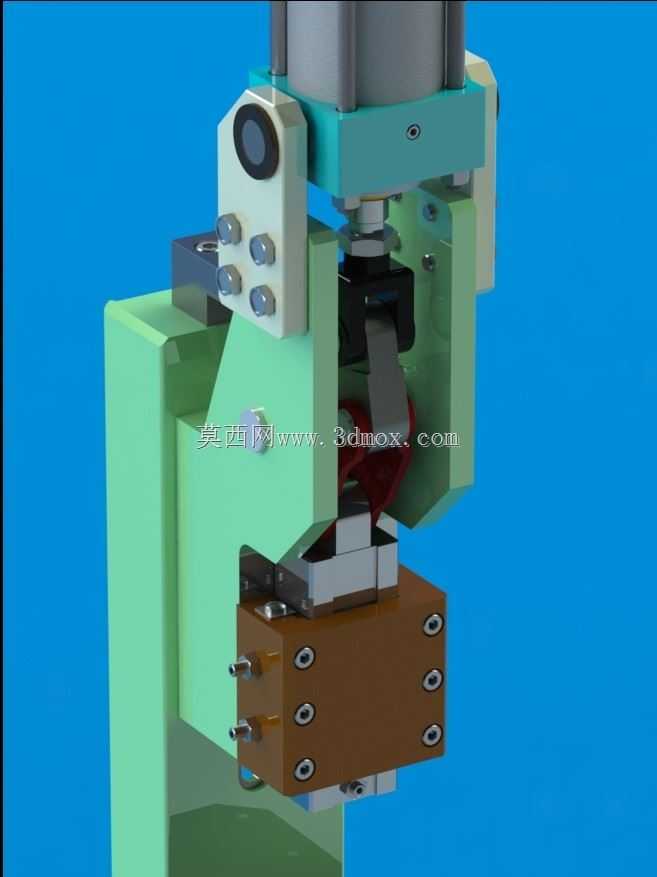

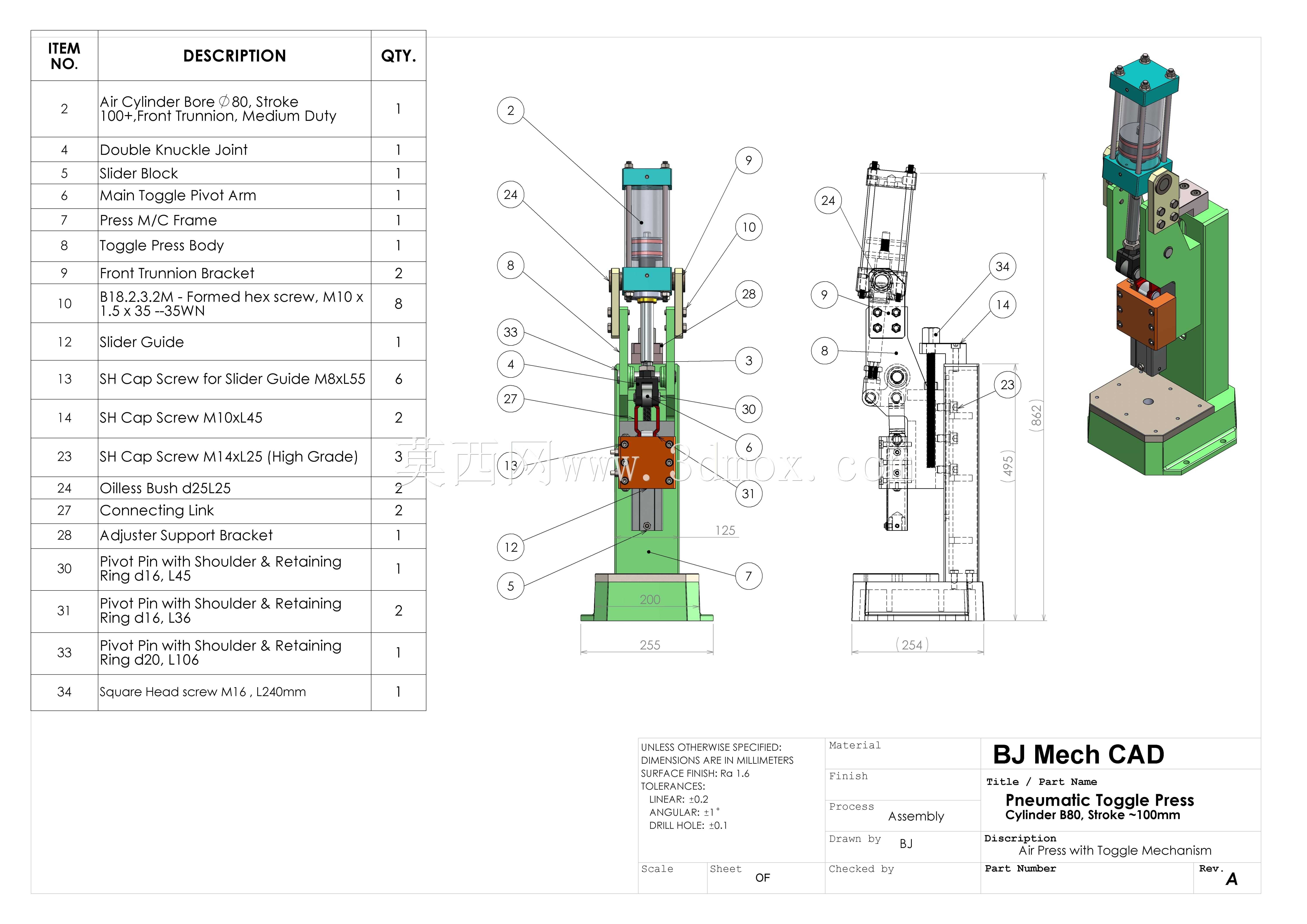

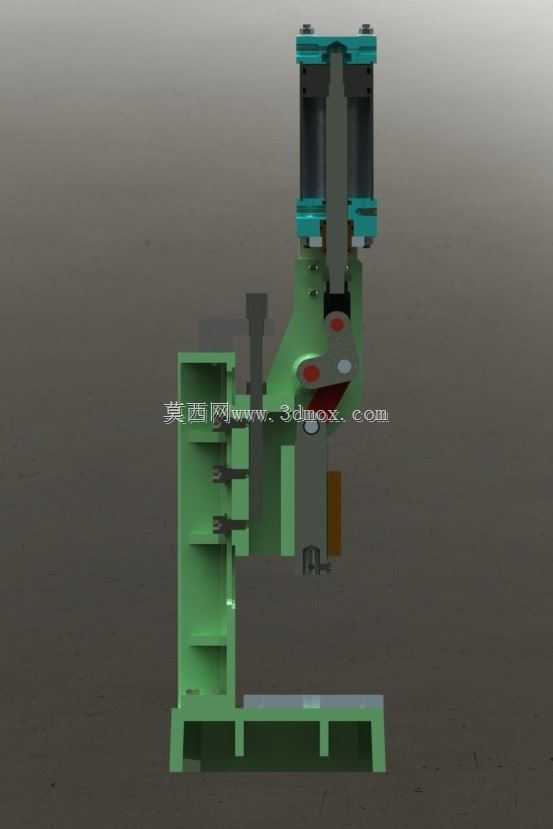

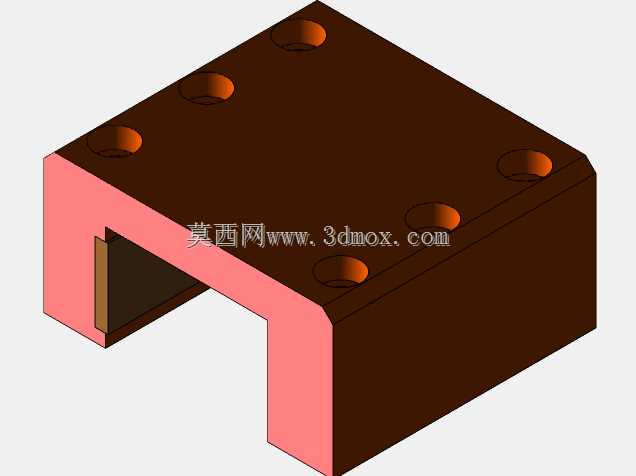

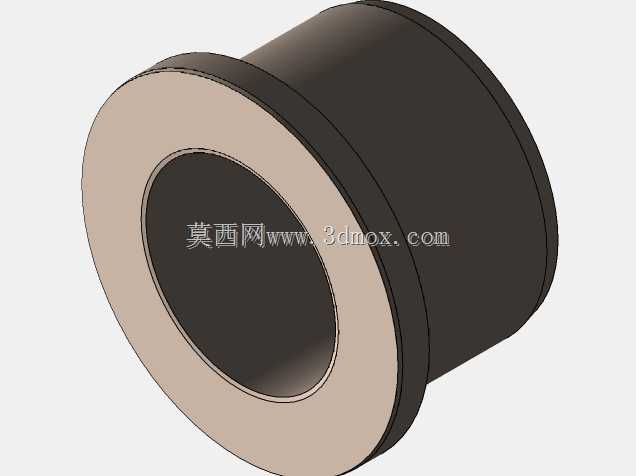

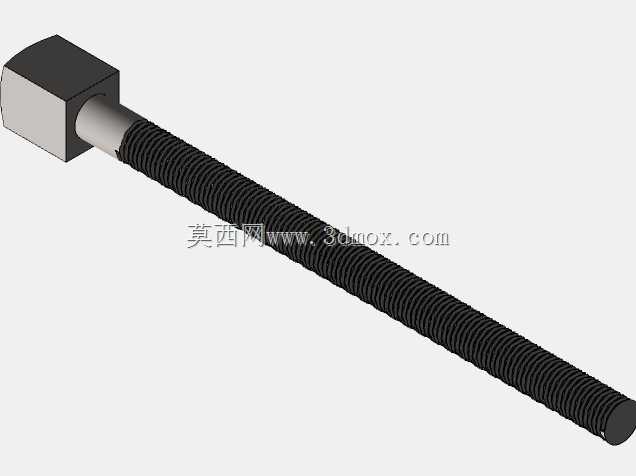

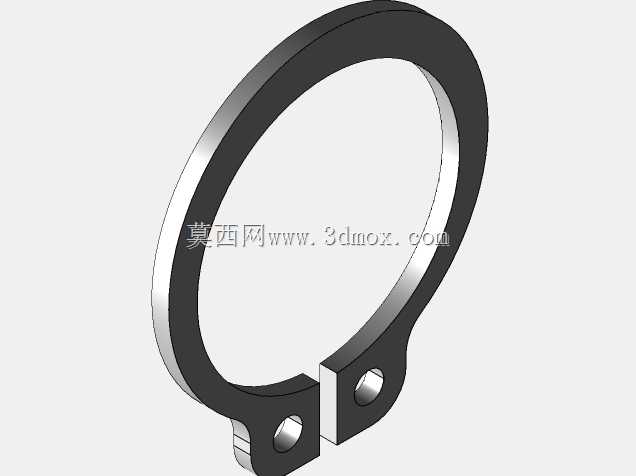

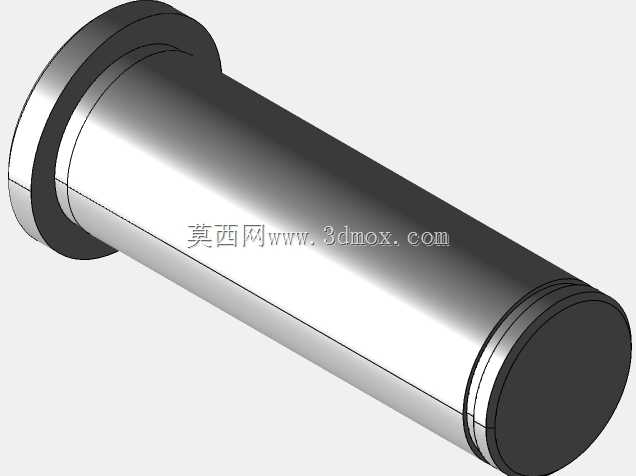

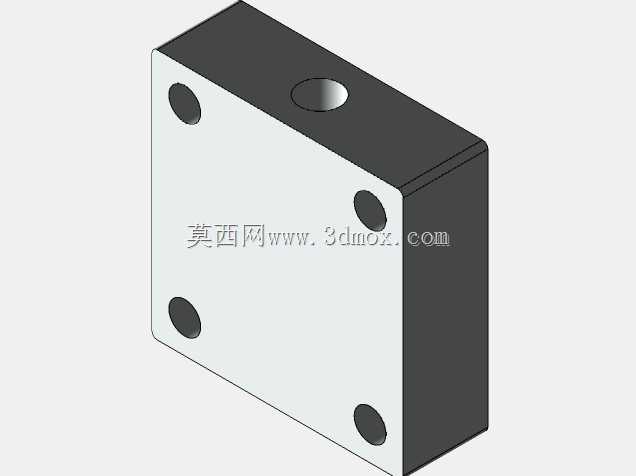

　　建模时需要重点核对几处安装边界。耳轴支座要承担铰接反力，支座中心高、轴承宽度和锁紧方式必须与机架安装面匹配；杠杆两端铰点的位置决定增力比和压头行程，铰点间距调整会同时改变力的放大倍数与闭合高度，不能只按外观摆放。压头导向部分应保留足够的直线引导长度，防止末端受偏载时出现卡滞；工作台面需预留模具固定孔、落料空间和安全操作距离。整机外部管路、换向阀和节流阀的走向也要纳入三维布局，避免压头下行时与气缸摆动轨迹干涉。

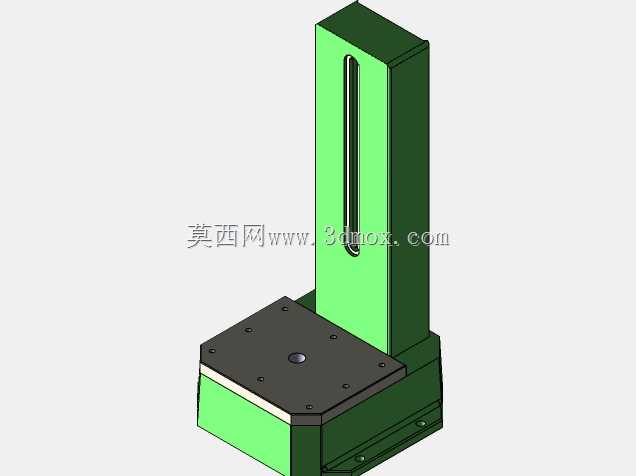

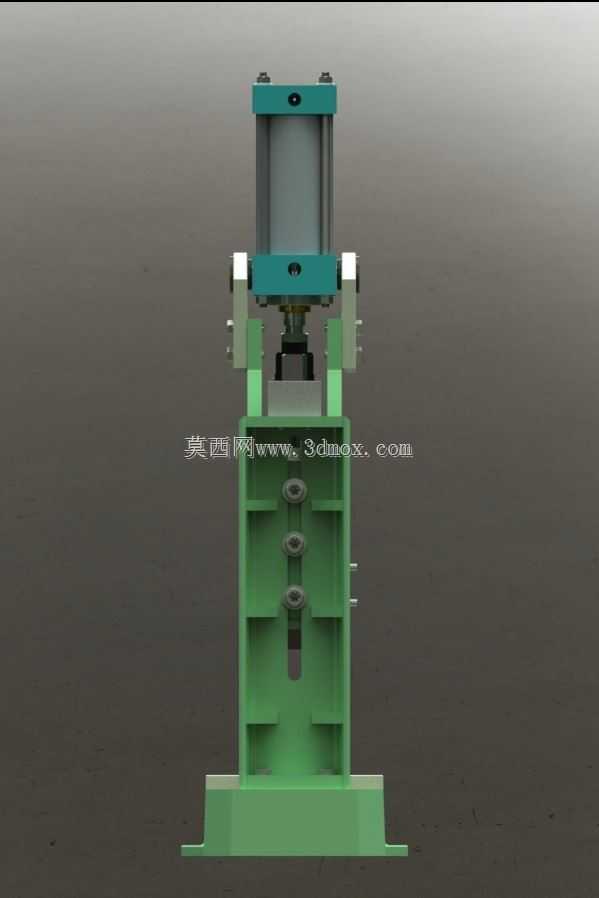

　　结构表达上，机架承担全部倾覆力，立柱与底座连接处应体现刚性加强；气缸、耳轴座、杠杆、滑块、导向板、工作台和模具接口分层装配，便于后续检查运动包络。对选型人员而言，判断这类设备不能只看气缸名义推力，更要结合杠杆末端增力区间、压头闭合高度、喉口深度和模具安装尺寸，确认峰值力出现在实际加工所需的位置，才能保证冲切、成型与压装工序稳定完成。
