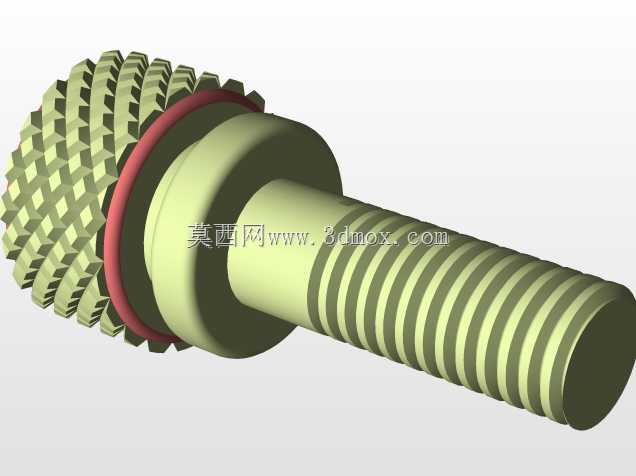

通讯设备装配用滚花锁紧调节螺杆

　　通讯整机的面板装配、模块快拆工位里，这类带滚花握持段的锁紧螺杆是很常见的手动紧固件，不需要额外扳手，运维人员徒手就能完成拧紧与松脱，在基站射频单元、室内通讯机箱、测试治具的频繁拆装场景里，手拧操作的效率远高于普通外六角螺栓。螺杆末端的全段外螺纹用来和机箱预埋的铜螺母、钣金压铆螺套啮合，提供轴向锁紧力，中段的环形台阶面用来压合被固定的通讯模块面板，台阶和滚花握持头之间预留的环槽用来嵌装红色橡胶密封圈，装配后密封圈被挤压在握持头下端面和机箱面板之间，既可以阻挡户外机柜场景下的雨水、粉尘顺着螺纹间隙渗入箱体内部，也能在设备受运输振动时提供阻尼，避免螺杆受震动自行回松。头部的网纹滚花做了全周菱形压纹处理，滚花纹路的凸起高度经过适配，

　　徒手施拧时指腹和纹路之间能形成足够摩擦力，即便运维人员戴薄劳保手套、或者手上沾有少量防尘硅油，也不会出现拧动打滑的情况，滚花段的外径比中段定位轴肩略大，施拧时手指的施力半径更大，相同手劲下能获得更高的锁紧扭矩。建模过程中先完成螺杆主体的回转特征，以轴线为基准绘制各段直径的回转草图，依次切出末端螺纹段的光杆基底、中间定位轴肩、密封环槽、头部滚花毛坯，螺纹段通过扫描切除生成标准牙型，牙距和常用通讯机箱的M系列细牙螺纹匹配，保证和通用压铆螺套的互换性；头部滚花采用圆周阵列菱形切齿的方式实现，纹路沿轴向和周向均匀分布，没有尖角毛刺，所有轴段的交接位置都做了小半径过渡圆角，避免热处理或者注塑包胶时出现应力集中。安装边界上，

　　螺杆总长度适配通讯面板到内部螺套的标准间距，螺纹段的有效旋合长度满足螺纹连接的强度要求，不会出现旋合不足脱牙、或者螺杆过长顶到箱体内侧电路板的问题，轴肩的端面和螺纹轴线保持垂直，锁紧后面板受力均匀不会出现局部翘曲，密封圈的槽宽和槽深按照橡胶圈的压缩率设计，装配后密封圈的压缩量控制在合理区间，既保证密封效果，也不会因为压缩量过大导致拧动手感过紧。这类滚花螺杆也常被用在通讯测试治具、便携式通讯终端的可调锁紧结构上，不需要工具即可快速调整锁紧位置，结构简单可靠，没有多余的零散零件，装配时只需要先把橡胶密封圈卡入环槽，再将螺杆对准螺套旋入即可，日常维护时也不用专门配套工具，大幅降低了户外通讯设备运维的工具携带负担。
