带侧装支座大直径回程托辊组

　　这套辊子组件常见于长距离带式输送线的回程分支，布置在输送带下方，用来承托空载返程的胶带，限制胶带下垂量并纠正跑偏。现场皮带机的上分支承载物料，下分支返回时如果缺少支撑，胶带会在自重和残留物料作用下大幅挠曲，运行阻力上升、边缘撒料，甚至与机架刮擦；沿机身每隔一段布置回程托辊，就能把胶带维持在稳定的回程轨迹上。

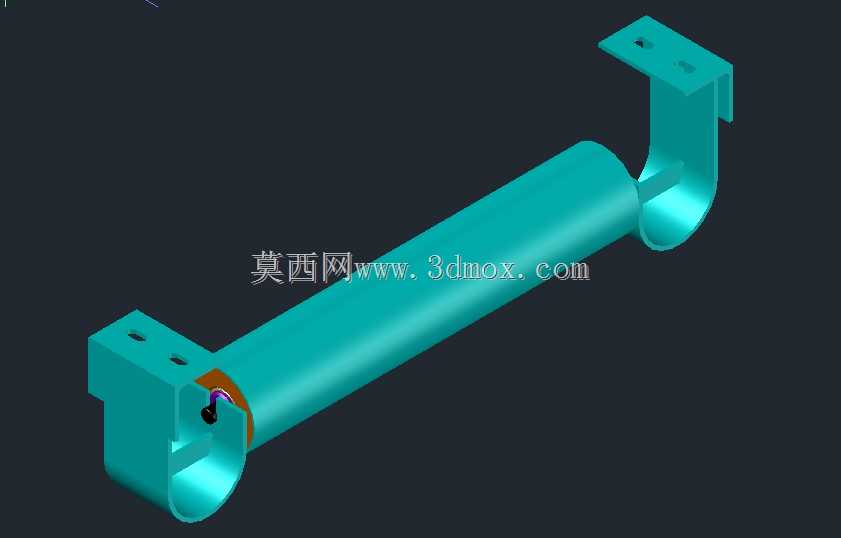

　　图中辊体采用大直径筒身，规格对应BW114.3、有效支撑长度约500mm。加大辊径可以降低胶带与辊面之间的接触比压，减轻胶带磨损，同时降低辊子自身转速，对轴承寿命和运行平稳性都有利；筒身表面为光滑圆柱面，适配平型回程胶带，不做槽形弯折。

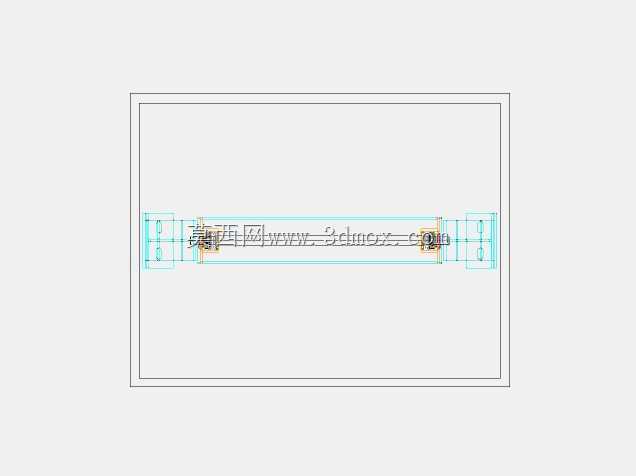

　　两端支撑没有采用常见的穿轴式吊架，而是做成折弯成型的侧装支架：支架从辊体端部向上延伸，顶部折出水平安装翼板，翼板上预留螺栓孔，可直接固定在输送机纵梁或中间架的侧面。这种悬臂侧装结构在检修时比较方便，松开紧固件即可从侧面抽出辊组，不必从胶带下方穿装，对空间狭窄、皮带已张紧就位的改造现场尤其友好。建模时支架折弯圆角、翼板孔位、端部抱箍与辊轴的配合关系都需要表达清楚，折弯件要注意展开工艺性，避免出现无法冲压的锐角；端部铰接处保留了销轴与锁紧件，用于辊体转动支撑和轴向定位。

　　安装边界上，两翼板的孔距决定了与机架立柱的匹配宽度，选型时要核对输送机纵梁间距、胶带宽度以及回程面到安装基面的高度差；辊体最低点与地面或栈桥走台之间要留出清料空间，防止积料摩擦辊面。整体结构兼顾承托、导向与快装需求，适合散料输送、港口料场、矿山生产线等连续输送场景做回程支撑选型参考。
