带式输送机缓冲托辊组三维结构设计

　　这套结构对应带式输送机受料段常用的缓冲托辊组，主要布置在物料下落冲击较大的位置，例如皮带机尾部受料斗下方、转运点落料区以及散料输送系统的进料段。普通平行托辊或槽形托辊在块状物料直接砸落时，输送带会承受集中冲击，长期运行容易出现皮带局部划伤、芯层分层、托辊轴承过早失效等问题；缓冲托辊组通过辊体外部的橡胶缓冲圈吸收落料动能，使冲击载荷在接触区域内分散传递，从而降低输送带和支承部件的峰值受力。

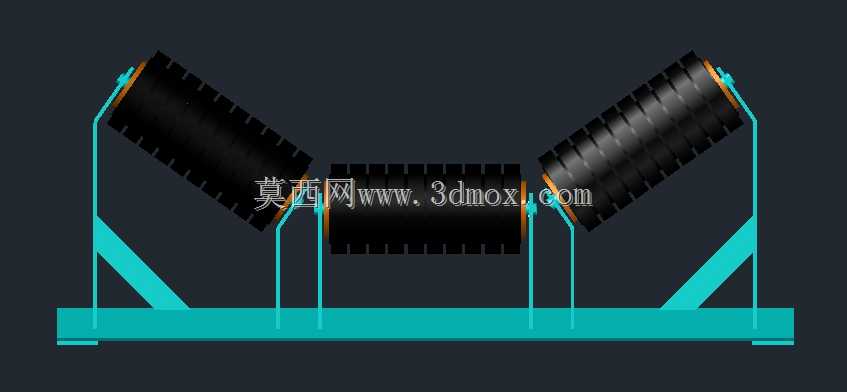

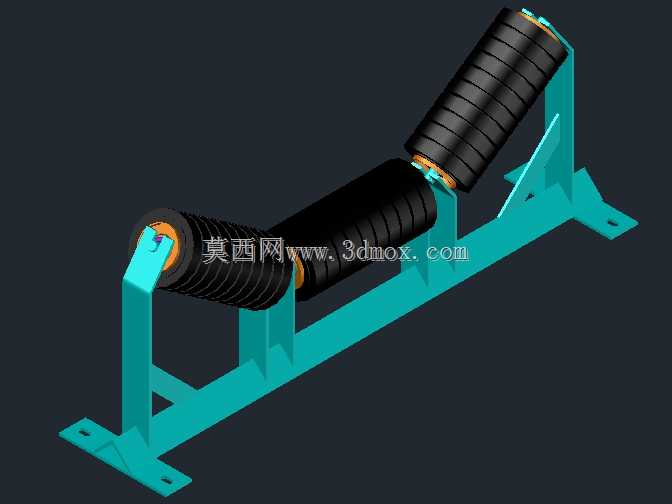

　　从结构组成看，模型包含三组辊体、侧倾支架、中间连接梁、端部支座及安装底板。两侧辊体按槽形角倾斜布置，中间辊体近似水平，形成与输送带上料断面相匹配的槽形承载面。这种布置既能保证物料在皮带宽度方向居中运行，减少撒料，也能在受料时让皮带保持稳定托持。辊体表面采用多道环形橡胶圈结构，胶圈之间留有间隔，既增加了与皮带的接触柔性，也避免辊面与皮带之间形成连续硬接触。落料冲击先作用于皮带，再经橡胶圈压缩变形吸收部分能量，剩余载荷传递到辊筒、轴和轴承，最后由支架分散到输送机纵梁上。

　　设计这类托辊组时，不能只关注辊径和长度，还要结合带宽、槽角、物料粒度、落料高度以及料流方向确定支架跨距和辊体排布。若落料高度较大，缓冲圈的厚度、硬度和辊体间距需要相应调整；辊距过小会增加设备阻力和成本，辊距过大则会使皮带在两辊之间下垂明显，运行时产生抖动。侧辊的倾角通常与输送机标准槽形角保持一致，以保证普通承载段与缓冲段过渡平顺，避免皮带边缘在交界处出现弯折或跑偏。

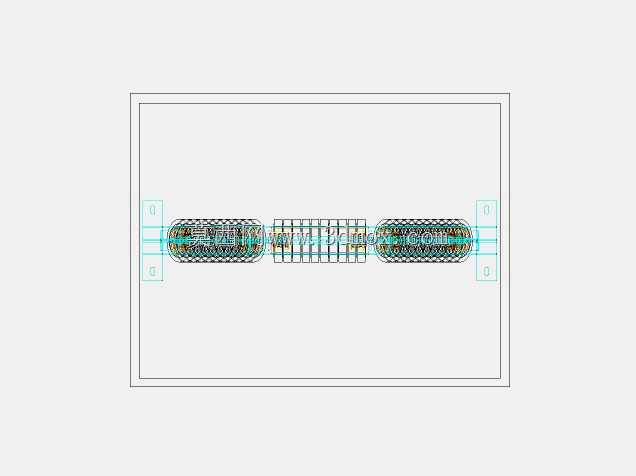

　　外形与安装边界方面，支架底部预留螺栓固定孔，可直接安装在皮带机中间架或受料段加强梁上。建模时需要重点校核底板孔距、支架高度、辊体中心距以及侧辊外端与导料槽、护边之间的空间关系。若该段配套导料槽使用，还应保证托辊组最高点与导料槽裙板的压持位置协调，防止皮带在受料时离开辊面或被裙板异常磨损。端部支座承担辊轴定位和载荷传递，轴端卡槽、紧固件位置以及轴承座轮廓都需要在三维装配中保留真实间隙，便于后续检查维修空间。

　　从运行特性看，缓冲托辊组并不承担主动驱动功能，而是作为输送带的柔性承载部件工作。其辊体仍需随皮带灵活转动，因此橡胶圈的同轴度、辊筒转动阻力以及轴承密封结构都会影响皮带运行功耗。若缓冲圈磨损不均，可能造成皮带局部受力不一致，进而诱发跑偏；若支架刚度不足，受料时整体产生明显变形，也会使辊体轴线偏离设计位置。结构建模时将支架立板、斜撑和底板连成封闭传力路径，有利于把冲击载荷从辊轴位置快速传导至下部纵梁，减少悬臂段的应力集中。

　　在工程选型和三维设计中，该结构可作为散料输送、矿山给料、港口转运、砂石骨料输送等场景下受料点托辊布置的参考。装配关系上应重点检查辊体与皮带的接触线、侧辊倾角、支架安装孔位以及相邻托辊组的过渡距离，使缓冲段既能够吸收落料冲击，又能保持皮带平稳槽形运行。
