带弧形护罩的皮带输送机防护机架结构

　　这套结构面向散料输送线上的皮带机防护改造与整机配套，核心是覆盖在输送段上方的半圆弧护罩、下部承托机架以及中部导料过渡件。现场使用时，皮带机常布置在矿山骨料转运、港口粮食物料输送、厂区煤料或砂石长距离输送廊道中，敞开式皮带在运行中容易受到落料冲击、风雨侵蚀，也会因皮带跑偏撒料造成沿线粉尘外逸；加装弧形护罩后，可在皮带运行区域上方形成连续遮蔽通道，既阻挡外部雨水、扬尘和杂物落到承载皮带上，也能抑制物料转运过程中向外飞溅，降低廊道清扫频次和人员靠近运行皮带的安全风险。

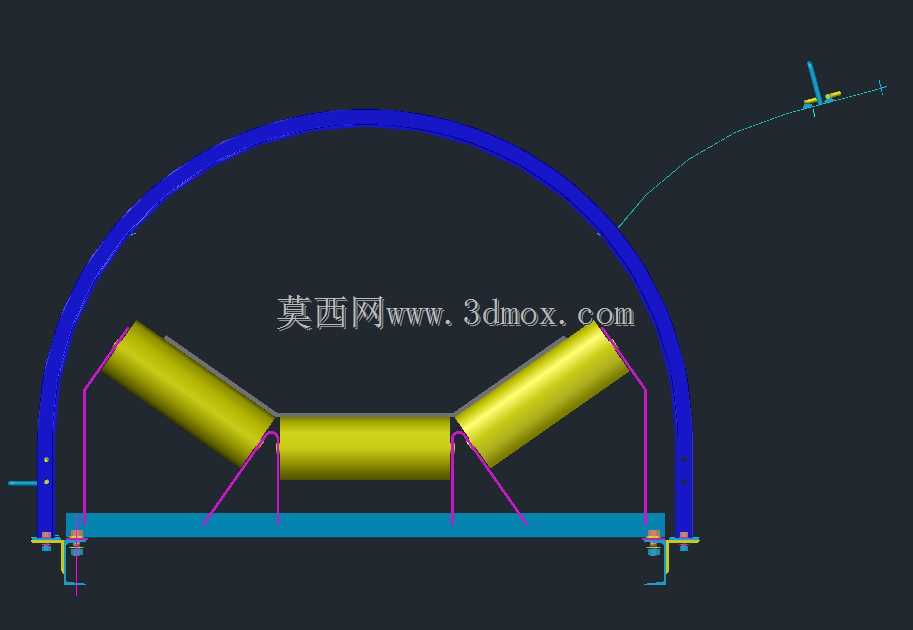

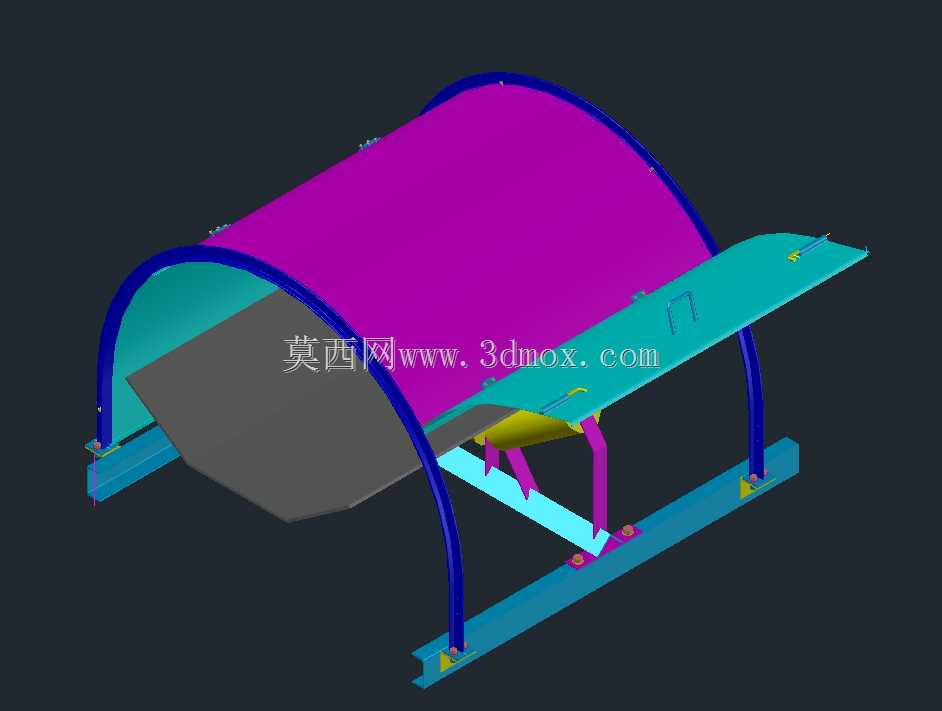

　　护罩主体采用大半径圆弧薄板成型，沿输送方向分段拼接，圆弧两侧向下延伸并通过蓝色弧形支撑立柱与下部纵梁连接。支撑立柱并非简单贴装，而是在底部设置可调紧固座，座体卡在纵向槽钢或H型钢机架翼缘上，现场可根据护罩分段位置沿输送方向滑移调整，再通过螺栓锁紧，避免在主梁上大量现场开孔。护罩分段端部预留搭接边，多段罩体沿皮带走向依次扣合后，可形成连续防护面；顶部紫色盖板承担主要遮护作用，内侧青色衬板区域对应皮带侧边挡料空间，便于观察罩内皮带跑偏和物料堆积情况。

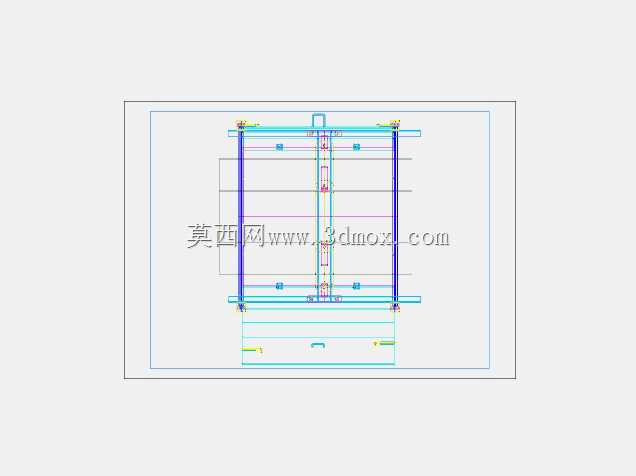

　　下部机架由两根平行纵向梁构成安装基准，梁面布置托辊组安装位，图中青色斜向板件与紫色支腿组成中部导料及托承结构，用于在受料点或过渡段约束物料流向，减少物料直接冲击皮带。机架支腿与纵梁之间采用螺栓连接，支腿底板预留长圆孔，安装时可补偿基础预埋件的位置偏差。设计时需要先确定皮带宽度、槽角、托辊直径和护栏安全距离，再反推护罩内净空：圆弧罩内壁与皮带跳动最高点、物料堆积轮廓之间必须保留足够间隙，防止块状物料在颠簸时刮蹭罩体；罩体侧边与机架通道侧也要留出检修手孔和密封件安装空间。

　　安装边界方面，纵向梁中心线间距决定整机宽度，护罩外弧面构成最大外形轮廓，支撑立柱底部紧固座需避开托辊吊架、清扫器和导料槽法兰。弧形罩分段长度通常与机架节间、检修平台间距相匹配，单段罩体可独立拆卸，更换托辊或处理皮带跑偏时不必拆除整条防护通道。导料过渡区的斜板角度需结合物料安息角设置，过陡会增加冲击和磨损，过缓则容易积料；支腿位置应避开皮带张力变化较大的滚筒区域，保证护罩载荷直接传递到主纵梁。整体结构兼顾防护、检修和现场可调性，适合在通用带式输送机、固定廊道输送线及受料点密封改造中直接参考。
