槽型三托辊带式输送机承载托辊组

　　带式输送系统在散料转运环节的占比一直很高，矿山、港口、砂石骨料线、电厂输煤廊道、粮食仓储以及建材厂区里，长距离皮带机都离不开成组布置的承载托辊。这套槽型托辊组采用三辊排布结构，两侧托辊向外倾斜抬升，与中间水平托辊共同围出U形载料断面，皮带运行时被托辊约束出稳定槽角，散状物料落在皮带中部后不易向两侧撒漏，输送倾角和堆料截面都能得到保证。

　　从现场布置逻辑看，承载段托辊沿输送机纵向按固定间距排布，重载工况下间距会相应缩小，避免皮带在物料重力作用下产生过大垂度。该组托辊的辊体直径取114.3mm，适配带宽500mm的皮带机架；辊筒表面为光滑圆柱面，工作时随皮带摩擦被动回转，把皮带与机架之间的滑动摩擦转为滚动摩擦，降低运行阻力，同时支撑皮带和物料重量，抑制皮带跑偏与局部下垂。

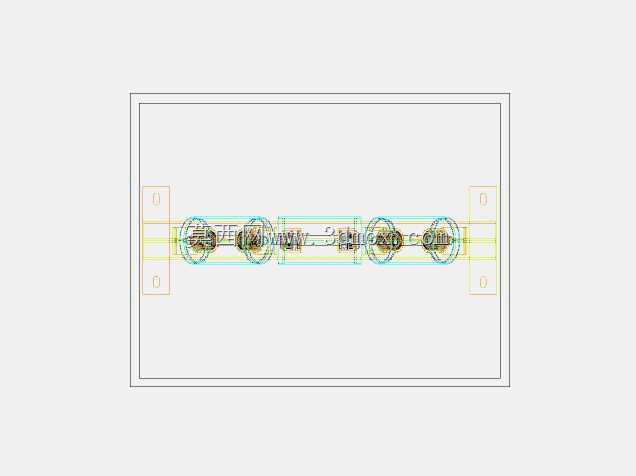

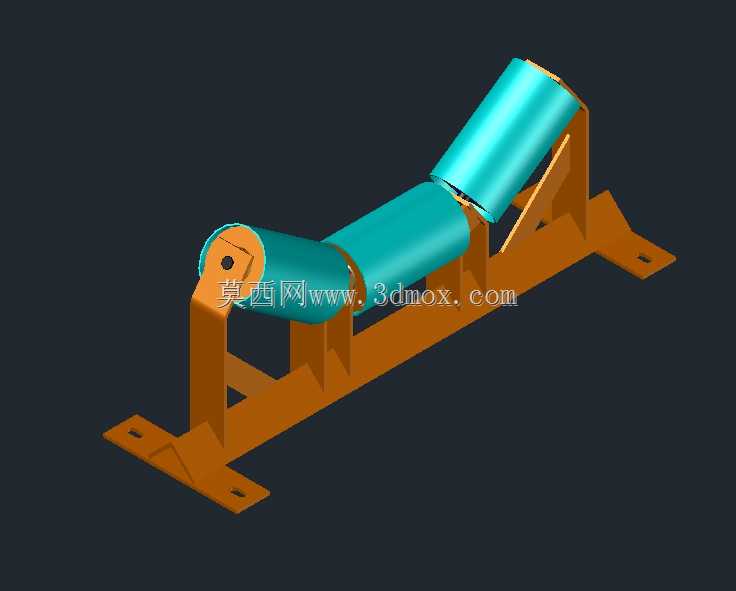

　　结构建模时，支架部分采用型钢焊接思路：底部纵梁承担整组载荷，两端伸出的安装底板开设地脚孔，可直接固定在输送机中间架的横梁上；侧立柱按槽角角度折弯成型，为侧辊提供倾斜安装面，中间支座保持水平，用于承托水平辊。辊子两端配置辊轴与轴承座，轴端通过支座卡槽或紧固件定位，保证三根辊子的轴线在同一截面内对齐，避免皮带边缘受到异常侧向力。

　　设计校核需要同时兼顾几个边界：安装底板孔位要与现场中间架横梁间距匹配，支架总宽不能侵入皮带机两侧通行与检修空间；侧辊倾斜角既要满足槽型载料量，也要防止皮带边缘弯折应力过大；辊子回转中心线应垂直于皮带运行方向，否则容易诱发皮带跑偏。模型中支架、辊筒、端轴和安装板的装配关系完整，工程人员可据此核对托辊间距、槽角、开孔位置与机架干涉情况，也能作为散料输送设备选型、改型设计和装配演示的参考结构。
