三通法兰式管道转向连接阀体结构

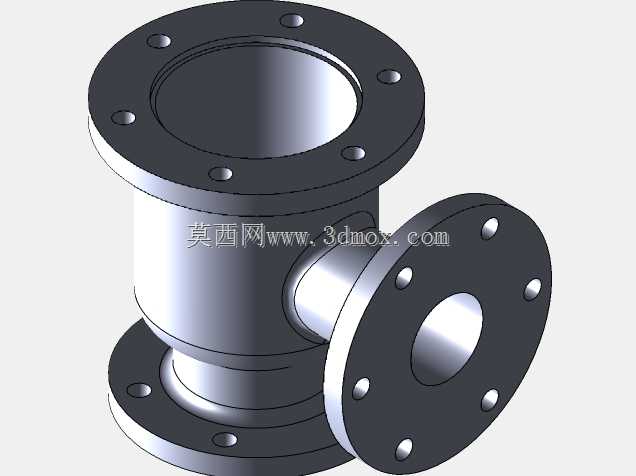

　　这套三通法兰管路连接件的三维结构，在工业流体输送系统里承担管路90度分流、合流以及轴向转向对接的核心作用，常见于化工流体管线、市政给排水泵站、暖通循环水系统、粉体气力输送管路以及中小型工艺设备的进出管段布局中。现场管路排布遇到垂直走向与水平走向需要交汇的工况时，不需要额外搭配两个弯头加短接拼接，直接用该一体成型的三通结构就能完成三个通路口的对接，大幅减少管线焊缝数量与潜在泄漏点。

　　从结构设计思路来看，三个通路口全部采用标准凸面法兰对接形式，轴向垂直方向上下两端各布置一片带均匀螺栓孔的圆形法兰盘，侧向水平出口同样配置同规格法兰，法兰端面上的螺栓孔沿圆周等距分布，孔位间距、法兰盘厚度、密封面凸台宽度都遵循常规管路法兰的安装匹配逻辑，现场装配时直接和对应管径的配对法兰加密封垫对齐，穿入螺栓锁紧即可完成固定，不需要现场焊接坡口，后期拆检维护管路时也可以直接松开螺栓断开通路，清理管内积料或者更换密封件都很方便。

　　建模过程中优先保证了各通路口的同轴度约束：上下两个垂直法兰的中心孔完全共轴，侧向法兰的中心轴线和垂直轴线保持垂直相交，三条通路的交汇内腔做了平滑圆弧过渡，没有直角锐边，流体或者粉体物料经过转向位置时不会形成明显的涡流滞流区，输送阻力更小，也不容易在转角位置堆积残留物料。筒身主体采用等壁厚圆柱腔体结构，法兰和筒体衔接位置做了加厚过渡圆角，避免管路承压时在焊缝根部出现应力集中，常规低压输送工况下的结构强度完全可以满足使用要求。

　　安装边界方面，布置该部件时需要在三片法兰的外侧预留出足够的螺栓操作空间，法兰圆周方向每个螺栓孔位置都要留出扳手拧紧的作业距离，垂直方向上下法兰对接管线后，侧向法兰的外接管道不能和周边设备支架、桥架产生干涉；筒体外部没有额外突出的吊耳或者加强筋，整体外轮廓最大尺寸由三片法兰的外径决定，管线支吊架的布置位置可以选在相邻法兰外侧的直管段上，不要直接夹持筒体薄壁位置，避免长期运行出现局部变形。密封面的加工精度在结构里预留了足够的凸台宽度，适配非金属橡胶垫、缠绕垫片等多种常用密封件，不同压力等级的管线都可以通过调整垫片材质完成匹配，侧向法兰和垂直法兰的螺栓孔数量保持一致，备件互换性更强，现场施工时不需要特意区分不同端口的紧固件规格，装配出错概率更低。
