带分支异径法兰连接管道接头三维设计

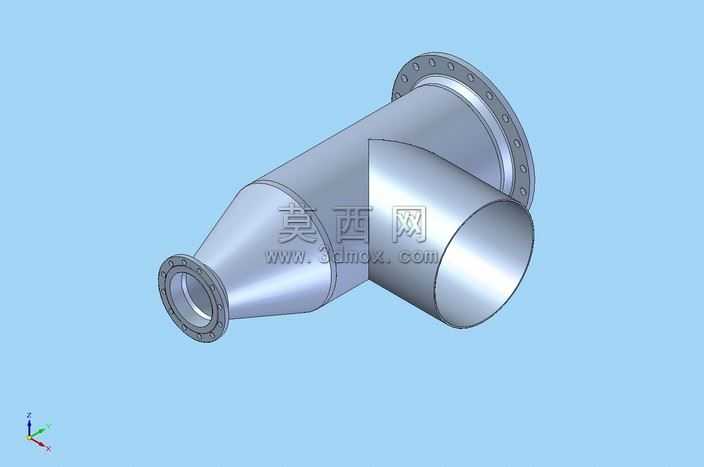

本作品为带侧向分支的异径法兰连接管道接头三维建模成果，建模过程严格遵循DIN2633法兰标准参数开展，首先通过基准面搭建确定三个接口的空间位置关系：主通路一端为DN600大口径法兰端，沿轴向平滑过渡锥缩至DN250小口径法兰端，侧向分支接口垂直于主通路锥段位置引出，整体空间布局兼顾管路分流与变径输送的功能需求。建模阶段先绘制各法兰端的密封面、螺栓孔阵列轮廓，通过旋转特征生成主通路的锥形变径主体，再以拉伸特征结合圆角过渡生成侧向分支筒体，对三个接口与主体的连接位置做相切过渡处理，避免应力集中的直角结构。材质配置上为模型赋予哑光金属钢材材质，模拟工业管道常用的碳钢构件质感，渲染阶段采用均匀柔和的环境光照，清晰呈现锥段的曲面过渡弧度、法兰端面的螺栓孔排布细节、各接口的壁厚结构，同时通过剖面视角可直观展示内部流道的平滑连通状态，无突兀的折角结构。设计过程中重点考量管路输送的流体通过性，主通路锥段采用平缓的变径斜率，分支接口与主通路的连接处做圆弧导流过渡，减少流体输送过程中的阻力损失与湍流产生；法兰端的尺寸严格匹配对应公称通径与PN16压力等级的标准参数，螺栓孔采用等距圆周阵列排布，保证实际安装时的互换性与连接密封性。整体模型结构完整，各特征参数可直接用于后续的工程图导出、管路装配干涉校验、流体仿真分析等工作，能够为工业管路系统的分支变径段设计提供精准的三维数字模型支撑，模型的各部分特征均做参数化关联，后续可根据实际工程需求调整通径规格、分支角度、法兰压力等级等参数，快速衍生出适配不同工况的同类型接头模型。
