注塑模具塑料组件分层结构三维设计

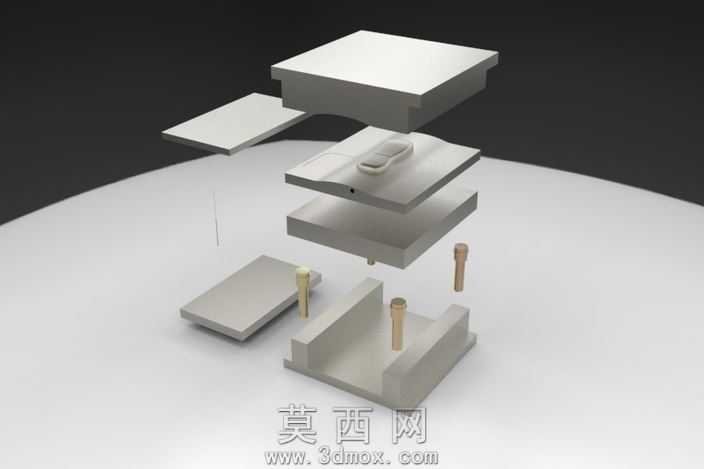

本作品为注塑模具塑料组件的三维结构设计，采用爆炸视图的呈现方式完整展现整套模具的分层装配逻辑，建模过程严格遵循注塑模具的实际生产设计规范，对模具的各个组成模块进行了精准的参数化建模。从结构层面来看，整套模具自上而下依次涵盖了定模座板、定模板、型腔镶件、型芯镶件、动模板、支承板、推杆固定板、推板、动模座板等核心结构，同时配套还原了导柱、复位杆、紧固螺钉等标准连接件的装配位置与尺寸比例，所有零件的配合间隙、安装定位都符合注塑模具的设计公差要求，清晰呈现了塑料件在模具中的成型腔位置，以及开模过程中各模板的分离顺序与运动逻辑。在材质与渲染表现上，针对不同模具部件的实际材质属性做了区分设置：模板类零件采用哑光磨砂钢材材质，还原模具钢的细腻金属质感与低反光特性；导柱、螺钉等标准件采用亮面金属材质，体现加工后的光洁表面效果；成型的塑料制件采用半哑光塑料材质，还原注塑成品的表面质感；整体渲染采用柔和的影棚布光，通过明暗层次突出各层结构的轮廓边界，爆炸视图的排布错落有致，既保证了所有零件都能完整展示，又通过对齐的装配轴线清晰体现零件间的装配对应关系，不会让观看者对装配逻辑产生误解。在设计思路上，本作品作为注塑模具结构设计的练习案例，重点突出模具的分层装配关系与标准件的布局逻辑，没有添加冗余的装饰性结构，所有建模特征都服务于模具结构的表达，能够帮助学习者快速理解两板模的基本组成、各部件的功能作用以及开模动作的实现原理，清晰展现了注塑模具从合模注塑到开模顶出的完整结构基础，各零件的建模都采用了便于修改的参数化特征，方便后续根据不同塑料件的成型需求调整型腔尺寸、模板厚度以及顶出机构的布局，具备较强的教学参考价值。
