多瓣型腔零件注塑成型模具结构设计

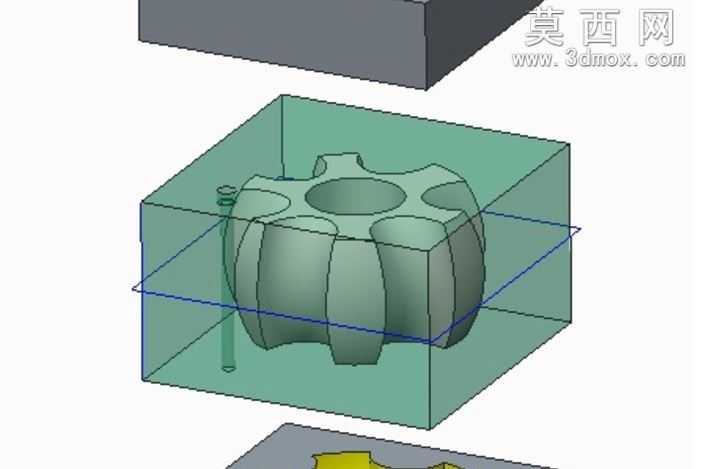

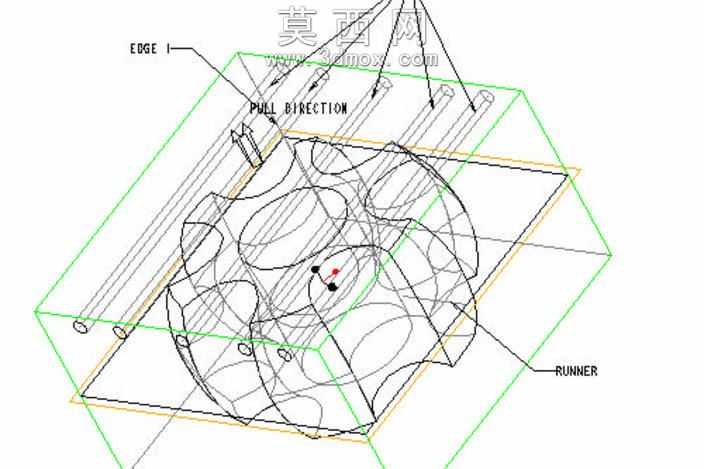

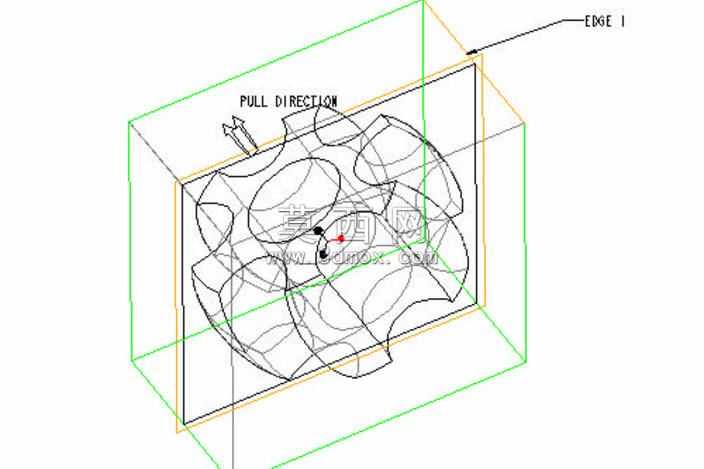

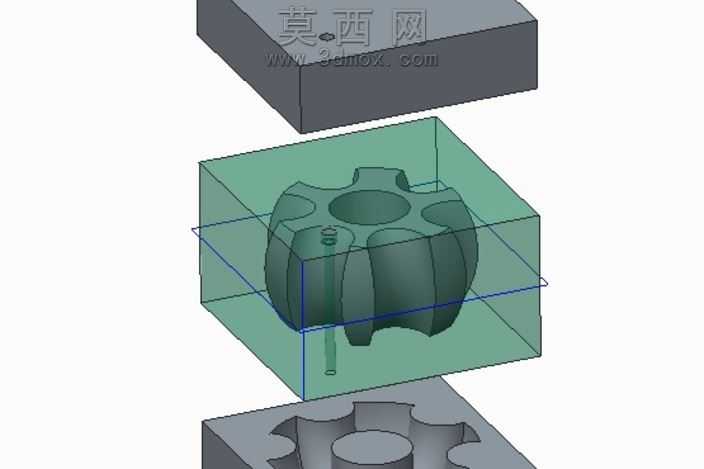

本套模具为针对外轮廓带多瓣凸起、中心带通孔的异形回转类零件设计的注塑成型模具，整体采用三板式模架结构，建模过程中优先完成成型零件的结构构建，再依次完成模架各板块、导向定位结构、浇注系统的装配设计。建模阶段首先对目标成型零件进行结构分析，提取零件的外轮廓曲面与内孔特征，通过布尔运算拆分出定模型腔与动模型芯，型腔采用整体式镶块结构嵌入定模板内，保证多瓣异形轮廓的加工精度与成型强度，避免镶拼结构带来的飞边缺陷；动模型芯对应零件中心通孔设置，同时在型芯侧设计环绕式冷却水道，保证成型过程中型芯温度均匀，避免零件出现收缩不均导致的变形问题。模具的定模侧设置浇口套，采用点浇口进料方式，浇口位置对准零件中心通孔的上端面，保证熔融塑料能够均匀填充到多瓣型腔的各个角落，避免出现缺胶、熔接痕等成型缺陷；动定模之间设置多组导柱导套进行导向定位，保证合模过程中型腔与型芯的同轴度，避免错位导致的零件壁厚不均问题。渲染阶段对模具各部件赋予差异化材质，定模板、动模板等模架基础部件采用标准模具钢材质，表面设置为磨砂金属质感，清晰呈现模架的板块结构；型腔与型芯成型部件采用抛光镜面钢材材质，突出成型面的精密加工特征；冷却水道、浇注系统等辅助结构采用半透明彩色材质，在爆炸视图中能够清晰区分各功能结构的位置与走向。设计过程中重点考虑了异形多瓣结构的脱模可行性，在动模侧设置顶出机构，顶杆均匀分布在零件多瓣结构的下端面，保证顶出过程中零件受力均匀，避免顶出变形；同时在型腔与型芯的成型面设置合理的脱模斜度，在不影响零件尺寸精度的前提下降低脱模阻力。整体结构设计兼顾了成型精度、加工便利性与生产效率，各部件之间的装配间隙、配合公差均按照注塑模具设计标准进行参数化设置，能够直接用于后续的模具加工与生产验证，爆炸视图的呈现方式清晰展示了模具从合模到开模各部件的相对位置关系，直观呈现了模具的整体工作逻辑与结构组成。
