6S引脚通道限位导向工装构件

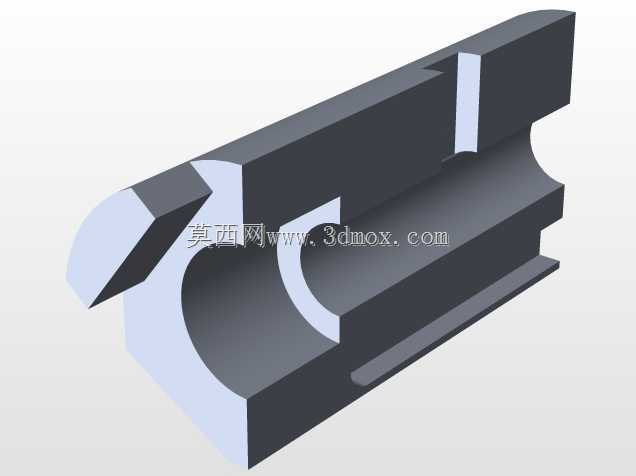

　　该构件属于通讯终端装配工序里的引脚通道类限位导向部件，整体采用一体式块状铣削成型结构，在手机类消费电子产线的引脚插接、排线对位工位中承担引脚行进路径约束、侧向限位以及工位基准定位的作用。从实际产线布局来看，这类构件通常安装在引脚送料轨道与插接工位的衔接段，引脚从构件上方的平直导入面进入，经由中部开设的半开放弧形通槽完成行进方向校正，槽体的圆弧轮廓完全匹配引脚排的外轮廓弧度，可避免引脚在高速送进过程中出现偏摆、剐蹭弯折的问题。构件底部预留有整条平直安装滑槽，可直接卡入产线工位的标准导轨条上，安装时无需额外加工定制安装基面，滑槽与导轨的配合间隙控制在0.02mm以内，既保证构件拆装调整时可沿轨道方向快速滑移对位，

　　锁紧后又不会出现横向窜动。构件的外形采用高低阶梯式布局，入料端做了大角度斜切倒角，引脚排从上游工位输送过来时可顺着倒角面自然滑入通道内，不会出现卡料、顶料的情况；出料端设置有垂直限位挡边，当引脚排输送到指定插接位置时，挡边可抵住引脚排的端部完成硬限位，保证后续插接动作的位置重复精度。中部的弧形通槽并非等宽设计，入料段槽宽略大于引脚排宽度0.3mm，方便引脚顺利导入，向出料段延伸时槽宽逐步收窄，最终与引脚排宽度形成小间隙配合，在输送过程中逐步修正引脚排的位置偏差，到达工位时引脚的对位精度可控制在0.05mm以内。构件两侧的凸起立边分别承担不同功能，一侧立边作为侧向基准面，加工时一次铣削成型保证平面度，

　　安装时贴紧工位侧基准块即可完成定位，无需反复打表校正；另一侧立边预留有锁紧螺丝的避让空间，锁紧件从侧方拧入导轨的锁紧槽内，不会干涉引脚的通行路径。在设计思路上，该构件优先考虑了高频往复工况下的耐磨需求，所有与引脚接触的棱边都做了R0.5的圆角钝化处理，既避免尖锐棱边刮伤引脚表面镀层，也减少了长期摩擦产生的碎屑堆积。构件的整体厚度根据产线工位的安装空间设定，底部滑槽的深度适配标准10mm宽度工业导轨，上方通道的高度刚好覆盖引脚排的整体厚度，不会出现引脚从通道上方脱出的情况。在产线换型时，只需松开侧方锁紧螺丝，沿导轨滑移更换对应规格的通道构件即可，无需调整整条送料轨道的位置，能大幅缩短消费电子产线换型调试的耗时，这类结构也可延伸用于其他小型条状零件的送料导向工位，通过调整弧形槽的轮廓尺寸即可适配不同规格的排状零件。
