工装油缸异形缸体夹持定位结构

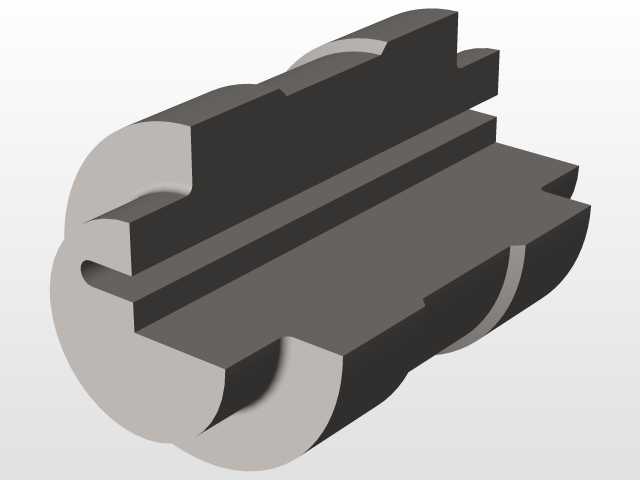

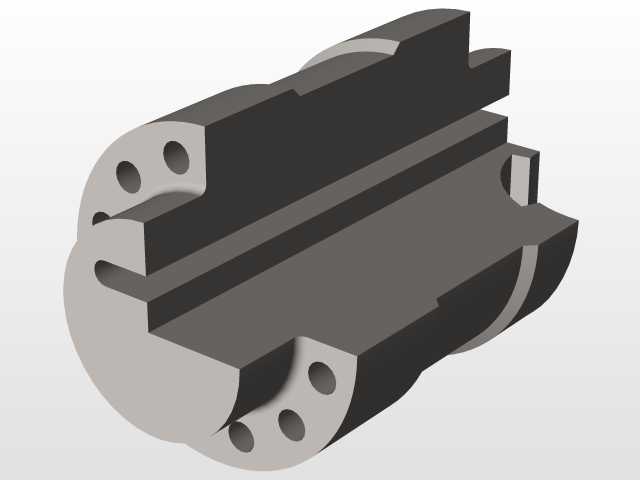

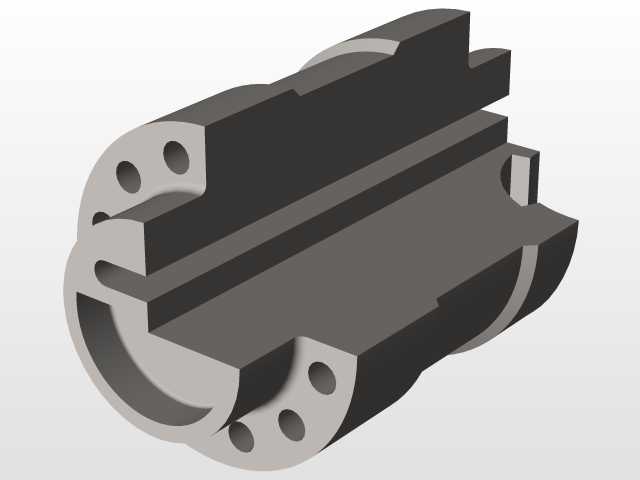

　　该结构件面向车间液压工装与小型夹紧执行单元的配套场景，常见于组合夹具、焊接变位台、检具基座以及自动化工位里的直线压紧机构。它不是独立成品液压缸的全部总成，而是承担缸体导向、端部限位和外部安装衔接的核心本体，建模时把油路接口、端盖贴合面和夹具连接槽的空间关系放在首位，避免后续装配出现活塞杆行程与周边干涉。从外形看，零件主体为回转圆柱段，外圆沿轴向加工出多组平行平面与开口槽，端部保留阶梯轮廓，侧面长槽贯穿部分壁厚，用于嵌入压块、导向键或连接销。这些平面并非装饰特征，而是在工装紧凑布置中提供扳手位、定位靠面和防转约束；圆柱外圆可装入支座孔，轴向槽则让外部拨叉或夹紧臂在有限角度内联动，减少单独增设导向支架的数量。设计思路上，

　　先确定活塞杆通过的中心轴线，再以该轴线约束所有同轴台阶、端面和槽位。端部环形端面用于贴合端盖或限位套，平面槽的宽度需匹配标准夹紧块厚度，槽底到中心的距离决定压爪开合范围；长槽边缘做了过渡处理，可降低热处理和受载时的应力集中。对于液压执行件，壁厚不能只按静态内径估算，还要考虑试验压力下的周向胀形、螺钉预紧带来的局部压陷，以及夹具反复冲击造成的疲劳。安装边界方面，圆柱段外径是进入工装座孔的主要尺寸，轴向总长决定端盖、密封件和行程余量的排布；两侧开槽后，最小剩余壁厚需要满足刚性要求，防止压紧时缸体变形导致活塞杆卡滞。上部凸台和缺口可作为传感器支架、行程挡片或油路块的连接位置，使整机管路走线更短。三维建模过程中，

　　回转基础特征与拉伸切除特征交替构建，槽口对称度、端面垂直度和同轴度需要在工程图中明确标注。配合面应区分粗糙度：与支座或端盖接触的部位取较严等级，非配合外表面可适当放宽。该类零件投入使用后，维护重点在槽口磨损、端面压痕和密封区域划伤，结构上预留的台阶与让位空间也便于现场拆卸更换密封件，而不必整体拆离工装基座。
