通讯设备铰接限位门闩锁扣结构件

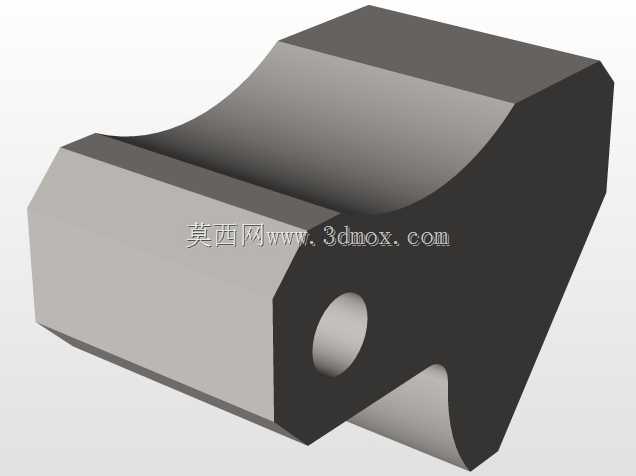

　　该结构件多用于户外通讯机柜、便携测试终端、车载通讯机箱的开合限位场景，承担门板扣合定位、铰接转轴支撑、开合行程止挡的复合功能，在频繁启闭的通讯设备中，既要保证锁止状态无松旷，又要在门板翻开时提供稳定的转动支点，避免门板与箱体密封面发生磕碰。零件整体为块状承力构型，主体采用实心切削式布局，上部加工出内凹弧形承托面，该曲面与箱门侧的圆弧压边完全贴合，扣合时可将门板的横向压紧力均匀分散到块体顶面，避免局部应力集中造成门板变形；侧端开设同轴贯通圆孔，作为铰接销轴的安装通道，孔口预留倒角，装配时销轴可顺畅导入，孔壁与销轴采用间隙配合，长期转动后不易出现卡滞。下部延伸出带弧形缺口的钩状止挡臂，当门板转动至全开位置时，缺口卡入箱体预设的定位凸台，

　　抵消门板自重产生的下翻力矩，无需额外撑杆即可维持开门状态，设备检修时操作人员可双手操作内部通讯模块，不用额外扶持门板。设计阶段优先考虑装配边界兼容性，块体的三个正交安装面均做平直加工，可直接贴靠机箱内侧的折弯安装壁，不需要额外调整垫片；外形棱角处做斜切过渡，既减少热处理环节的应力开裂风险，也避免装配时锐边划伤线缆外皮。零件的厚度方向尺寸匹配常规通讯机箱1.5至2毫米钣金壁的安装间距，销轴孔中心到顶面弧形面的距离经过行程校核，保证门板从闭合到全开的90度转动范围内，锁扣不会与箱体内部的走线槽、模块安装架发生运动干涉。弧形承托面的曲率半径对应门板转轴的回转半径，扣合后曲面完全包覆门板压边，设备受到车载振动、户外风载时，

　　门板不会出现横向窜动，密封胶条的压缩量保持均匀，防护等级稳定。侧端实体区域预留足够的壁厚，销轴孔周边形成环形加强结构，承受门板反复启闭的冲击载荷时，孔位不会出现椭圆变形；下部钩状臂与主体连接处做圆弧过渡，消除应力集中断点，长期承受止挡冲击也不会发生断裂。建模过程中所有配合面均按实际装配公差构建，弧形面与销轴孔的位置度约束完整，导入装配环境后可直接做运动干涉检查，验证开合全行程的运动轨迹，也可据此导出工程图指导机加工或注塑开模，适配不同材质的量产需求。
