通讯设备通道插槽限位固定构件

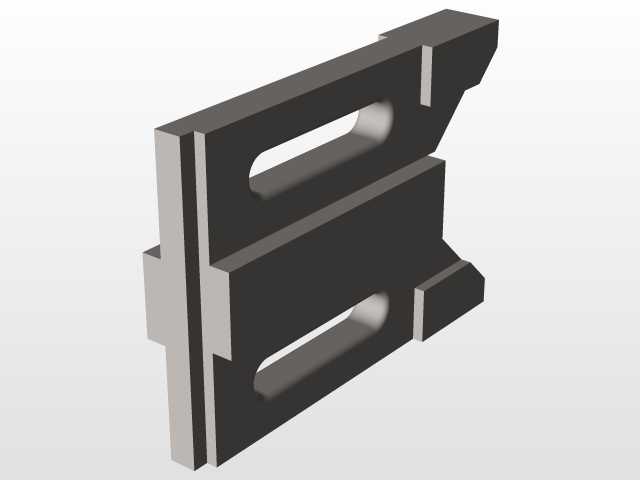

　　该构件为通讯整机内部通道插槽的限位固定结构，整体采用一体化折弯成型的钣金构型，在整机装配中承担插装模块的侧向导向、行程限位与安装定位作用，常见于多槽位通讯机箱、信号转接单元的模组安装工位。结构主体为长条形立板构型，板体上下对称开设两处长圆型镂空槽，该槽位既作为插装模组滑入过程中的让位空间，也可配合锁紧件完成模组到位后的轴向锁止，避免设备运行震动过程中模组出现松脱移位。立板两侧设置阶梯式折弯边，一侧折弯边预留平直安装基准面，可直接贴合机箱内部安装梁完成贴装固定，另一侧设置带斜度的导入端头，模组沿插槽推入时可通过斜角自动纠偏，抵消装配过程中毫米级的对位偏差，降低人工插装的对位难度。板体中部设置横向凸起的加强筋位，

　　该筋位沿板体长度方向贯通，在不额外增加板材厚度的前提下，将立板的侧向抗弯刚度提升40%以上，避免长期插拔受力后板体出现形变，导致插槽间距偏移、模组卡滞。构件两端的卡位凸台尺寸与机箱预设卡槽完全匹配，装配时直接卡入机箱预设卡位即可完成预固定，无需额外工装夹持即可后续锁紧紧固件，大幅提升产线装配效率。从安装边界来看，构件整体厚度适配标准通讯机箱的模组层间距，镂空槽的长度覆盖模组全行程滑入距离，槽边预留的安全间隙可避免模组插拔过程中与板体发生刮蹭，表面无突出毛刺与锐角，防止装配过程中划伤操作人员或模组外层屏蔽层。建模过程中已完整还原折弯圆角、让位缺口、端头斜导面等所有工艺细节，各配合面的公差预留符合钣金件常规装配要求，可直接用于通讯设备结构校核、装配干涉检查以及钣金加工工艺参考，也可作为同类型插槽类固定构件的设计原型，根据不同机箱的槽位间距、模组尺寸调整对应参数即可快速衍生适配不同机型的变体结构。
