通讯工装用梯形定位压块结构

　　该梯形块主要面向通讯产品组装、检测与夹持工位中的定位需求，常见于小型消费电子壳体、连接器模块及通讯终端零部件的工装治具。实际产线里，这类零件并不直接参与产品功能装配，而是作为夹具本体上的承压、对中或限位构件，承担重复夹紧时的载荷传递与位置约束。

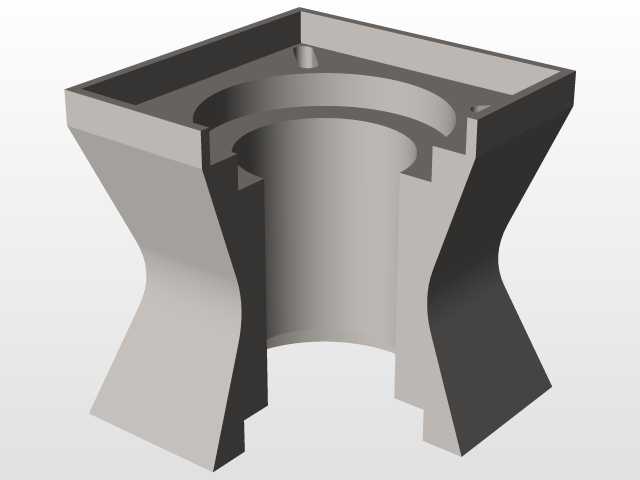

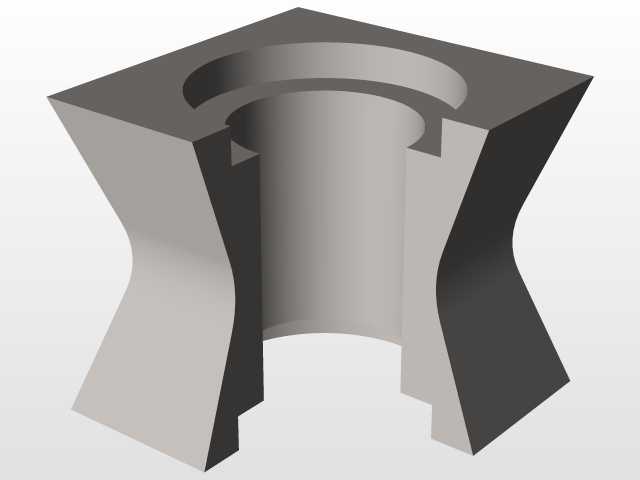

　　结构上采用上下方形端面、中部收腰的梯形过渡形式，顶面设置同轴圆形沉孔。沉孔可用于穿过锁紧螺钉、容纳定位销端部，或与压头、导柱形成配合；方形外轮廓则便于在夹具基板、治具槽位中快速辨认安装方向，减少圆柱件装夹后容易旋转的问题。中部斜面并非单纯造型处理，它能够在保证上下支承面宽度的同时降低实体重量，并为周边零件、夹爪运动轨迹留出避让空间。

　　从使用场景看，该件可布置在通讯工具类产品的定位工装上，作为侧向挡块、压紧支座或换型治具中的等高垫块。上下端面经平面化处理后，适合贴合基板与压条；当螺钉通过顶面圆孔锁紧时，载荷可沿梯形侧壁均匀扩散至下部支承面，避免局部应力集中。对于需要频繁开合的检测夹具，收腰结构还能减少与线缆、定位针、吸盘支架的干涉。

　　设计思路侧重稳定装夹与加工便利性。方形端面提供明确的铣削基准，圆孔可通过钻削或镗削完成，斜面部分适合三轴加工中心一次装夹成型。建模时需重点控制上下端面平行度、圆孔轴线与端面垂直度，以及梯形侧壁相对中心面的对称度。若用于高精度通讯模组治具，圆孔可按销钉或螺栓间隙配合选取公差，支承面则需规定平面度和表面粗糙度要求。

　　安装边界方面，该零件的占地范围由下部方形轮廓决定，选型时应确认基板安装孔位与梯形块底面不发生边缘悬空；顶面圆孔周边需保留螺钉头或垫圈压紧区域，夹爪运动路径应避开中部斜面转折线。相邻挡块之间的间距要结合被夹持通讯件外形预留取放空间，侧面不宜承受持续偏载。整体结构简洁、基准清晰，适合作为工装治具中重复定位、承托和压紧的基础构件。
