通讯工装侧向夹持固定基座结构

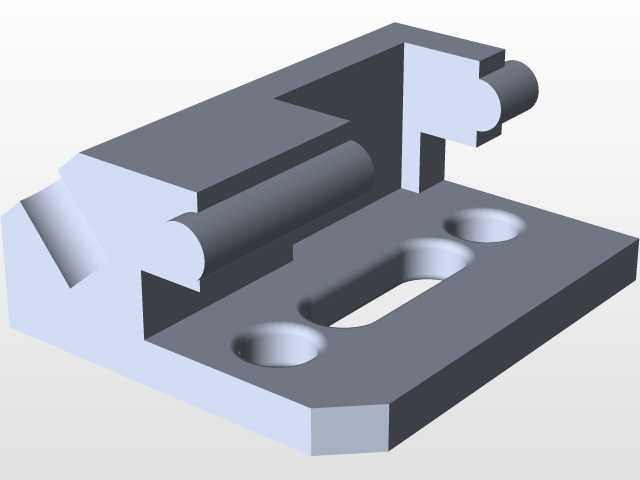

　　该固定装置块主要面向通讯类小型工装、检测治具和装配工位中的侧向定位需求，用于把圆柱形或轴类零件稳定限制在指定空间内。结构下部为平板式安装基体，板面上布置两个圆形沉孔和一个长圆形避让槽，圆形孔可配合螺钉完成基准固定，长槽则提供沿长度方向的微调余量，使基座在装配到工作台面、治具底板或设备侧板时，能够吸收孔位偏差并调整夹持中心。上部采用两侧立壁与横向圆柱容纳区组合的形式，圆柱区域并非独立轴承，而是通过实体块体形成半开放支承轮廓，适合在手动装配、快速换型和小批量生产中承托杆件、销件或通讯工具类组件。

　　从实际使用看，这类块体常出现在夹具底座、定位挡块、压装辅助座和工序间止挡结构中。工件放入后，下部平台承担轴向和竖直方向的支承，两侧凸起结构限制侧向位移，端部圆弧轮廓与圆柱外形相贴合，可减少点接触造成的压痕。若配合快压钳、侧向螺钉或弹性压片，块体能够形成简单可靠的夹持单元；若作为固定挡块使用，则可通过安装孔锁定位置，为后续扫码、焊接、线束摆放或连接器装配提供稳定边界。

　　设计思路上，模型把安装、避让和夹持三类功能集中在同一实体中。底板保持较厚截面，以提高螺钉锁紧后的刚性；立壁与底板之间保留连续材料过渡，避免在受侧向力时出现薄弱根部。圆柱容纳区采用开口式结构，便于工件从上侧或侧向取放，同时降低整体加工高度。两个圆孔适合确定主定位，长圆孔则承担次级固定和位置调节，这种孔位组合在治具设计中较为常见，既能保证重复安装的一致性，也不会因底板孔距误差导致装配干涉。

　　外形边界方面，块体整体呈低矮矩形布局，长度方向用于容纳圆柱件和安装孔，宽度方向控制立壁间距，高度方向由底板厚度、夹持圆弧中心高和上部挡边共同决定。安装时需重点核对底板底面到圆柱中心的高度，因为该尺寸直接影响被夹持轴件与相邻机构的同轴度；同时要确认两侧立壁外缘不与压钳、传感器或护罩发生空间冲突。长圆槽下方应保留足够的螺钉头沉入空间，孔口周边可根据载荷增加平垫圈或台阶面，以分散锁紧压力。

　　建模时应将底板、立壁、圆弧夹持面、沉孔和长圆槽作为同一零件的连续特征处理，圆弧与平面交接处保留清晰棱线，便于后续工程图表达尺寸和公差。若用于切削加工，底面应作为首要基准，安装孔与夹持圆弧之间标注位置度或中心高要求；若用于3D打印或轻载验证，则可适当减小壁厚，但开口根部仍需保留圆角或加强过渡，以承受反复装夹带来的侧向载荷。
