通讯设备挂接枢轴铰接支座

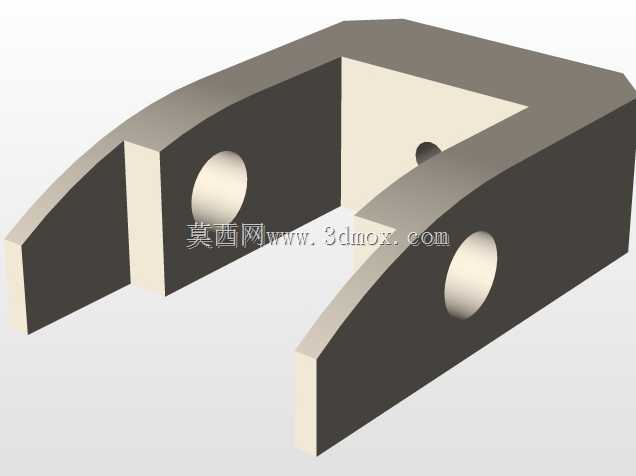

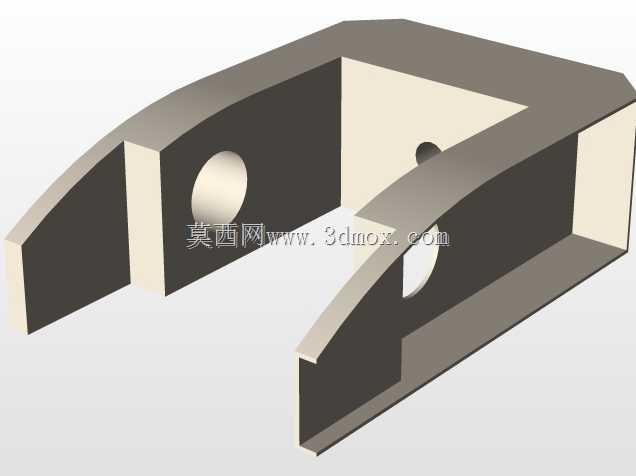

　　这个挂接枢轴件主要服务于通讯终端及配套工装的挂装、翻转与角度保持场景，常见于手持通讯设备背夹、车载通讯终端支架、机柜内可拆卸模块的铰接点位。它承担的不是单纯承重，而是把挂接动作和枢转动作合并在一个紧凑块体上：一侧曲面贴合被挂接件的外壳轮廓，横向通孔穿入枢轴，使被连接件能够绕轴小幅翻转，块体的平直底面则贴靠安装基准面，限制翻转过程中的侧向窜动。

　　从结构思路看，该件没有采用复杂的分体铰接结构，而是用一体化块状本体同时实现贴合、承力和轴孔定位。本体上表面做弧面过渡，一方面避让通讯设备外壳的圆角或曲面，避免装配干涉，另一方面增大接触面积，把枢轴处的集中载荷分散到块体与设备的接触区域。侧面圆孔为枢轴安装位，孔壁需要承受反复转动带来的剪切和磨损，因此建模时孔位与块体边缘保留了足够壁厚，防止长期开合后孔口开裂。块体端部的厚壁结构对应挂接受力方向，在挂入和摘取的冲击载荷下不易变形。

　　外形与安装边界方面，该件整体呈低矮块状，高度方向尺寸紧凑，适合通讯设备内部或背夹处空间狭窄的布置条件。底面为平直安装基准，可直接贴合支架钣金或塑胶壳体；弧面一侧朝向被挂接件，预留出设备外壳的曲面间隙。横向枢轴孔贯穿块体，装配时销轴从一侧穿入，配合卡簧或铆边实现轴向限位，周边需要留出销轴装入工具和手指操作的空间。块体前后端面的斜切轮廓既减少材料占用，也为挂接导向提供导入斜面，使模块挂入时能够顺着斜面滑入锁定位置。

　　在实际选型和建模校核中，需要重点核对三处边界：一是枢轴孔中心到安装底面的高度，它决定被挂接件的翻转半径；二是弧面与设备外壳的贴合间隙，间隙过大会产生晃动，过小则装配顶死；三是块体宽度方向与相邻卡扣、螺丝柱的避让距离。该件适合用在需要频繁拆装、又要求翻转定位的通讯模块连接部位，结构简单、零件数量少，能够降低支架装配复杂度。
