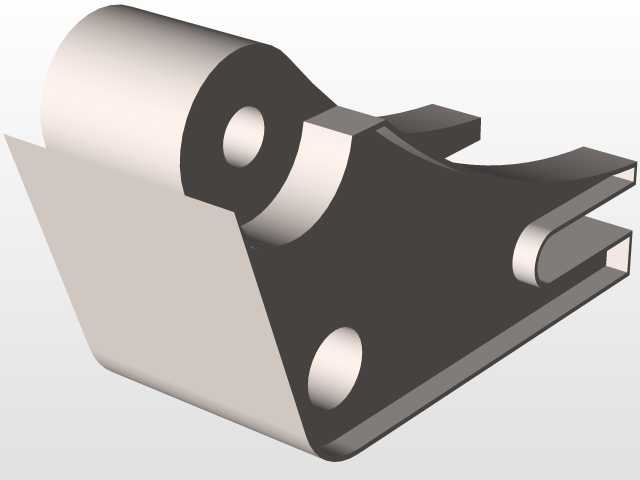

该零件用于小型通讯工装内部拨叉动作段,承担行程末端的限位贴合与接触面缓冲作用,常见于6s工位治具、手动拨档机构以及小型通讯终端装配夹具中。零件一侧采用卷圆包覆结构,可直接套入对应直径的铰接销轴,形成稳定的转动支撑边界;另一侧延伸出折弯托板,在拨叉摆到极限位置时与相邻挡块贴合,避免金属拨叉直接撞击机架而产生异响、磨损和定位偏移。
从结构布局看,卷圆段的内孔与销轴采用间隙配合,建模时需保证孔壁全长同轴,端部不得出现收口或椭圆变形,否则装配后会出现卡滞。立板上两处通孔分别承担紧固与定位功能,靠上孔位可穿入螺钉将垫片固定在拨叉侧臂,靠下孔位用于销钉定位,限制垫片相对拨叉的周向转动。折弯托板末端开设长圆形避让槽,槽口方向与拨叉摆动平面一致,能够补偿相邻连接件的少量装配偏差,也为紧固件预留调节空间。
外形上,零件主体由薄板折弯成型,卷圆段外径与立板宽度保持连续过渡,折弯圆角处需保留合理内R,避免钣金展开后出现开裂风险。立板与托板之间并非直角硬折,而是带斜向加强轮廓的过渡面,这一形态在承受拨叉反复冲击时可分散应力,减少折弯根部的疲劳裂纹。托板表面作为主要承击面,平面度需控制在较小范围内,安装后与挡块接触应尽量形成面接触,避免局部点接触造成压痕。
安装边界方面,卷圆内孔中心到托板贴合面的距离决定拨叉极限行程,设计时需结合拨叉臂长和铰接点位置校核;两安装孔的孔距要与拨叉侧臂预留孔位一致,销钉孔与螺钉孔不宜布置在同一条薄弱线上,以防止紧固后立板变形。长圆槽的宽度按连接件杆部取值,槽长则依据实际补偿量确定,过短会失去调节作用,过长又会降低托板根部强度。
三维建模过程中,可先绘制钣金展开轮廓,再通过卷圆、折弯和切除特征完成成型,重点检查折弯扣除与卷圆展开长度的匹配。对于需要机加工验证的场景,也可按实体件建模,在孔口和折弯过渡处保留倒角,便于后续加工与装配。该结构整体紧凑,占用拨叉侧部空间小,既能提高档位切换的定位一致性,也能降低高频动作下的接触面磨损。
