越野深花纹轮辋轮胎总成结构

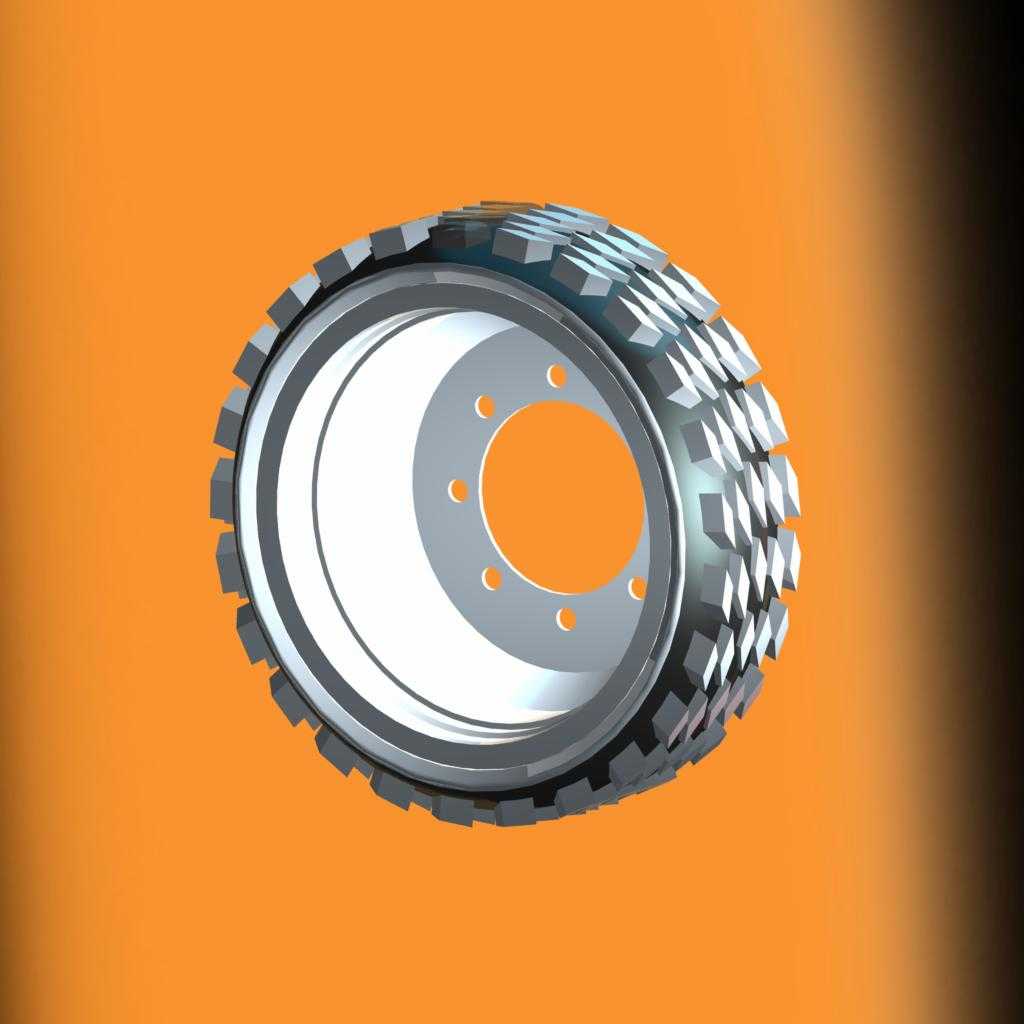

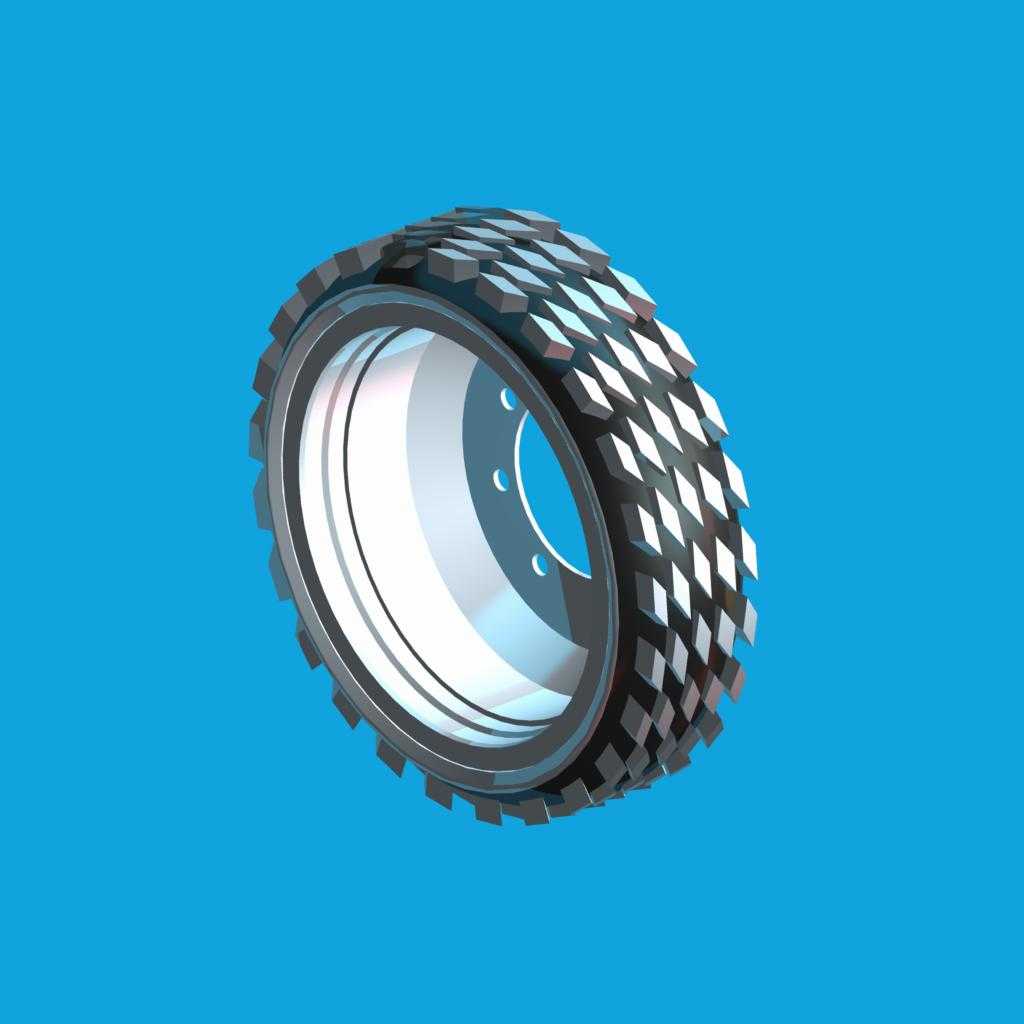

　　该轮式行走部件主要面向非铺装路面作业车辆、小型越野运载平台及轮式移动装备的结构设计场景，可用于整车行走系统方案校核、底盘布置演示、轮胎与轮辋装配关系验证。模型完整呈现了外胎、深花纹胎面、金属轮辋、轮缘及中心安装区域的几何关系，能够直观反映车轮在承载、接地和转向过程中的关键外形边界。

　　从实际用途看，车轮承担整车载荷传递、地面附着、冲击缓冲和行驶导向等功能。胎面采用块状深花纹布局，花纹块沿周向交错排列，侧向和纵向均保留较深沟槽，适合在泥泞、碎石、沙土等低附着环境下提升抓地能力。相比普通公路胎，这种花纹形式能够增加接地边缘，破坏泥膜并提高排水、排石能力；在松软地面上，较大的花纹块也有助于降低局部嵌陷带来的行驶阻力。轮辋部分采用金属盘式结构，外缘与胎圈配合，中部设置安装孔位，用于和车轴、轮毂或制动部件形成连接。

　　设计思路上，轮胎外轮廓需要同时考虑接地面积、胎侧变形空间和转向间隙。胎面宽度决定接地压强分布，外径影响整车通过性与传动比匹配，胎侧高度则关系到缓冲能力和侧向刚度。轮辋直径必须与胎圈内径一致，轮缘宽度和深度要保证轮胎充气后可靠贴合，防止在大扭矩驱动或急转弯时出现脱圈风险。中心孔、螺栓孔分布圆和轮盘厚度属于安装边界中的重点，建模时应与转向节、半轴、制动盘等周边零件保持同轴，并校核跳动空间。

　　在整车布置中，车轮外侧不能超出翼子板或防护结构允许范围，内侧则需避开悬架摆臂、减震器、制动管路和车架纵梁。转向极限状态下，胎肩与轮罩之间应保留足够间隙；满载跳动时，胎面与底盘件之间也不能发生干涉。该模型把胎面花纹、胎侧弧度、轮辋卷边和轮盘开孔连续表达，适合用于行走系统装配检查、运动空间分析以及非公路车辆外观方案评审。
