螺旋千斤顶全零件拆解结构三维造型

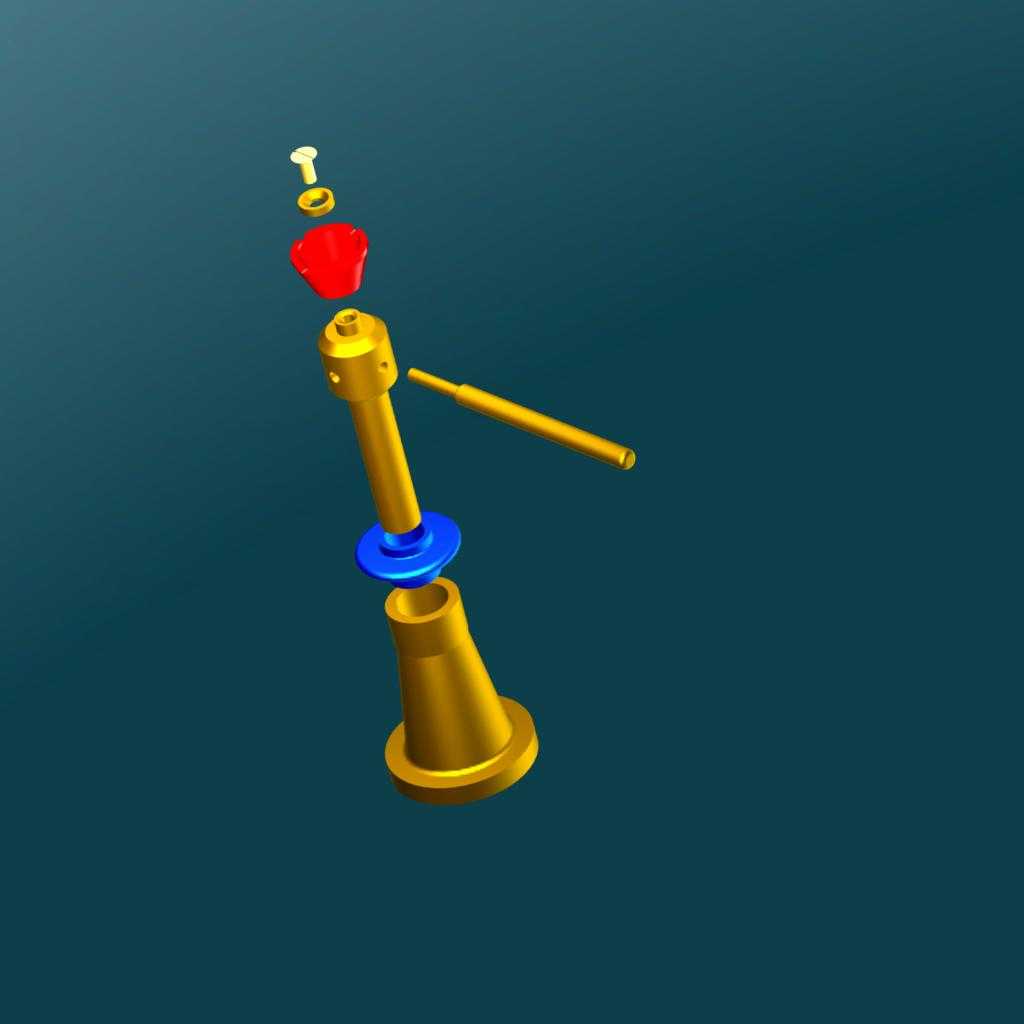

　　这套拆解造型完整还原了手动螺旋顶升设备的全部组成零件，从底座承力锥座、承重螺母、传动丝杠、止推垫片、摇杆到顶部托帽与锁紧小件逐一拆分展示，没有做装配体的隐藏合并，每个配合面、螺纹段、轴肩定位结构都按实际加工逻辑搭建，方便结构设计人员核对零件间的装配公差与运动行程。

　　从现场使用场景来看，这类螺旋顶升工具常年出现在设备检修工位、重型车辆维保场地、钢结构安装对位以及基建施工的临时支撑环节，和液压顶升设备不同，它依靠丝杠螺纹的自锁特性承载，即便撤去外加摇杆作用力，承重状态也不会自行回落，在长时间静态支撑工况下可靠性更突出，不会出现油压泄漏引发的载荷下坠风险。

　　结构设计层面，底部锥台形底座做了大直径法兰支撑面，目的是把顶部集中载荷均匀扩散到接触地面，降低接触面压，避免软质地基出现局部沉陷；底座内部嵌装的承重螺母采用梯形螺纹配合，相比普通三角螺纹，牙型厚度更大，承载时牙根应力分布更均匀，耐磨损寿命更长，螺纹副之间预留的润滑间隙也能保证长期露天存放后转动不会卡滞。丝杠中段的蓝色环形件是止推承压垫片，夹在旋转丝杠轴肩和底座上端面之间，把丝杠转动时的端面滑动摩擦转化为垫片接触面的承压磨损，既降低转动摇杆所需的操作力矩，也避免丝杠轴肩直接磨损失效后整根主轴报废。

　　横向穿入丝杠上端的长摇杆是人力输入部件，杠杆长度经过匹配，单人施加常规臂力即可输出数吨级的顶升力，摇杆端部做了防脱大头，操作时不会从插孔中滑出。顶部红色托帽直接接触被顶升工件的底面，内孔和丝杠顶端轴头形成小间隙配合，托帽可随工件接触面小幅自适应偏转，避免硬接触出现点压划伤工件表面，最上方的小型紧固件用来限制托帽向上脱出，设备倒置搬运时零件不会散落。

　　建模时各零件的安装边界完全贴合实际装配关系：底座法兰外径决定了设备最小摆放空间，丝杠最大伸出长度对应有效顶升行程，摇杆全长决定操作时所需的横向活动半径，顶部托帽的接触面尺寸限定了和被支撑工件的最小接触宽度。拆分状态下可以直观看到每一处载荷传递路径：工件重力先压在托帽，沿丝杠向下通过梯形螺纹传递给承重螺母，再传导到底座法兰最终分散到支撑地面，整条传力链没有薄弱的悬臂结构，所有受力截面都按受压、受扭的工况做了尺寸加厚，没有多余的装饰性特征，完全服务于承重顶升的实用功能。
