机用平口虎钳全套加工装配零件

　　这套虎钳零件覆盖了机用平口钳从固定钳身、活动钳口到丝杠、螺母、压板的完整装配单元，是铣床、钻床、加工中心工位上最常用的手动夹紧工装。在中小批量零件加工场景里，工件毛坯需要快速找正并牢牢压在工作台面上，虎钳通过旋转丝杠带动活动钳身沿导轨直线进给，把钳口之间的工件夹紧，承担切削过程中的横向反力，避免工件在铣削、钻孔、攻丝时窜动。

　　从结构设计思路看，固定钳身作为整个部件的基座，底部预留与机床T型槽配合的安装耳和定位面，安装时通过压板螺栓穿过工作台槽位锁紧，底面平面度直接决定钳口上母线与机床台面的平行度。活动钳身骑跨在固定钳身的导向导轨上，配合面采用燕尾或矩形导轨结构，间隙由镶条调整，保证进给过程中钳口不抬头、不侧偏。丝杠采用梯形螺纹，一端通过锁紧螺母和垫圈轴向限位在固定钳身端部，旋转时只做回转运动；与之啮合的螺母嵌装在活动钳身内部，把丝杠的回转转化为钳口的直线开合。钳口板通过内六角螺钉分别固定在固定与活动钳身上，夹持面加工出网纹或直纹齿，磨损后可单独更换，不必报废整个钳身。

　　工程建模时需要重点把控几个配合边界：丝杠轴线必须与钳身导轨导向方向平行，否则夹紧时会出现钳口偏夹、工件翘起；螺母与活动钳身的安装孔要保证同轴，螺纹副旋合后全程无卡滞；钳口板安装面与导轨底面的垂直度决定了夹持方形工件时的直角精度。外形尺寸方面，这类中型机用虎钳钳口宽度常见在一百到一百五十毫米区间，钳口最大张开量与钳身长度相匹配，整体高度控制在机床刀具Z向行程可覆盖的范围内，底座安装孔位需对照标准工作台T型槽间距预留，方便在不同机床上互换。

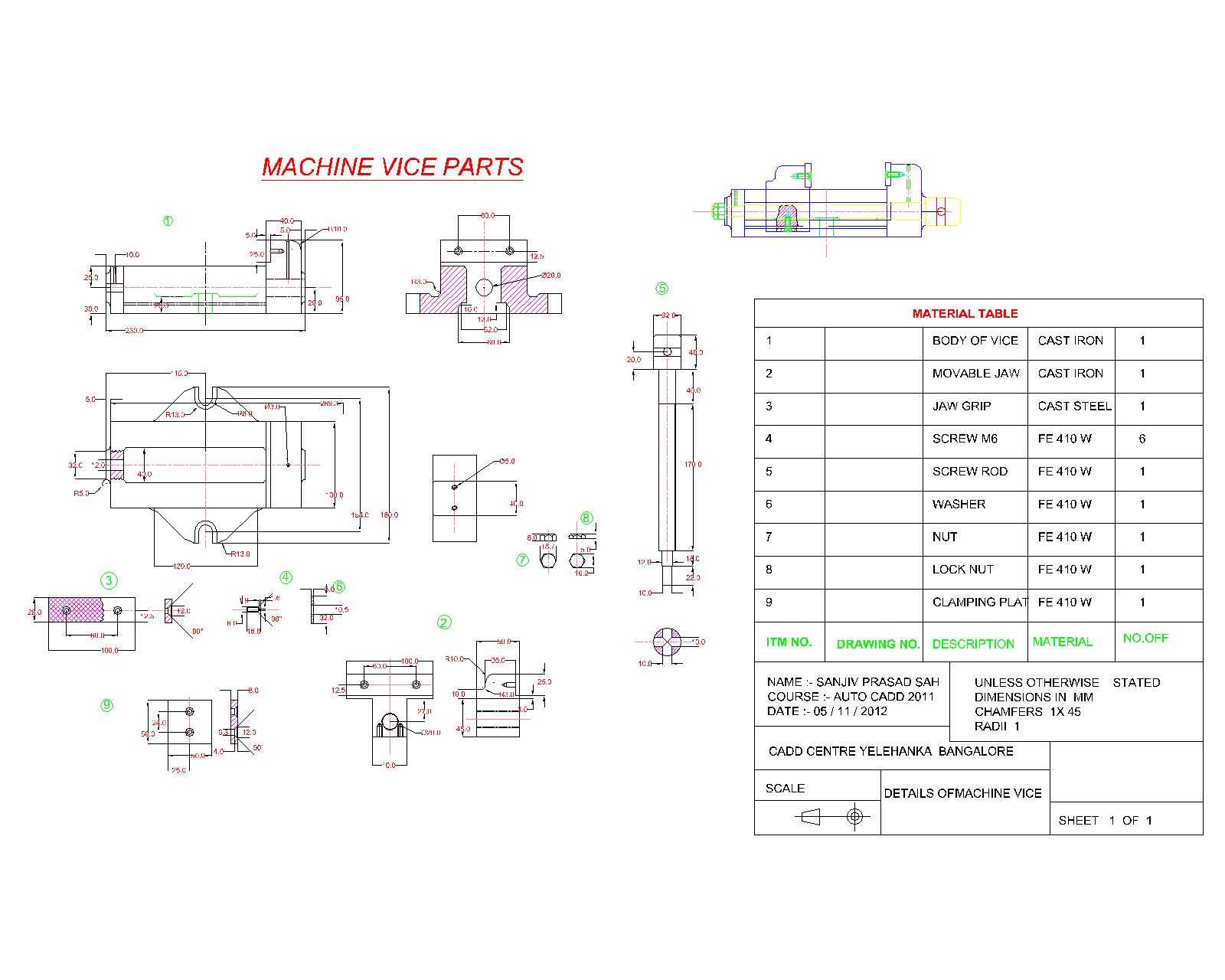

　　材料选用上，钳身、活动钳体多采用铸铁件，吸振性好、刚性足，铸造后经时效处理再精加工导轨面；丝杠、螺母选用优质碳素钢或合金钢，螺纹表面淬火提高耐磨性；钳口板采用合金钢淬火处理，保证夹持硬度。各零件工程图中完整标注了外形尺寸、配合公差、形位公差、表面粗糙度与材料明细，装配关系清晰，既可以作为机加工艺编制、零件加工检验的依据，也适合在三维环境中做干涉检查、运动仿真，验证丝杠全行程开合时活动钳身与压板、螺钉之间不存在运动干涉，对工装设计人员理解手动夹紧机构的力传递路径和机床附件选型配套有直接参考价值。
