桥式起重机动滑轮吊钩组爆炸拆解结构

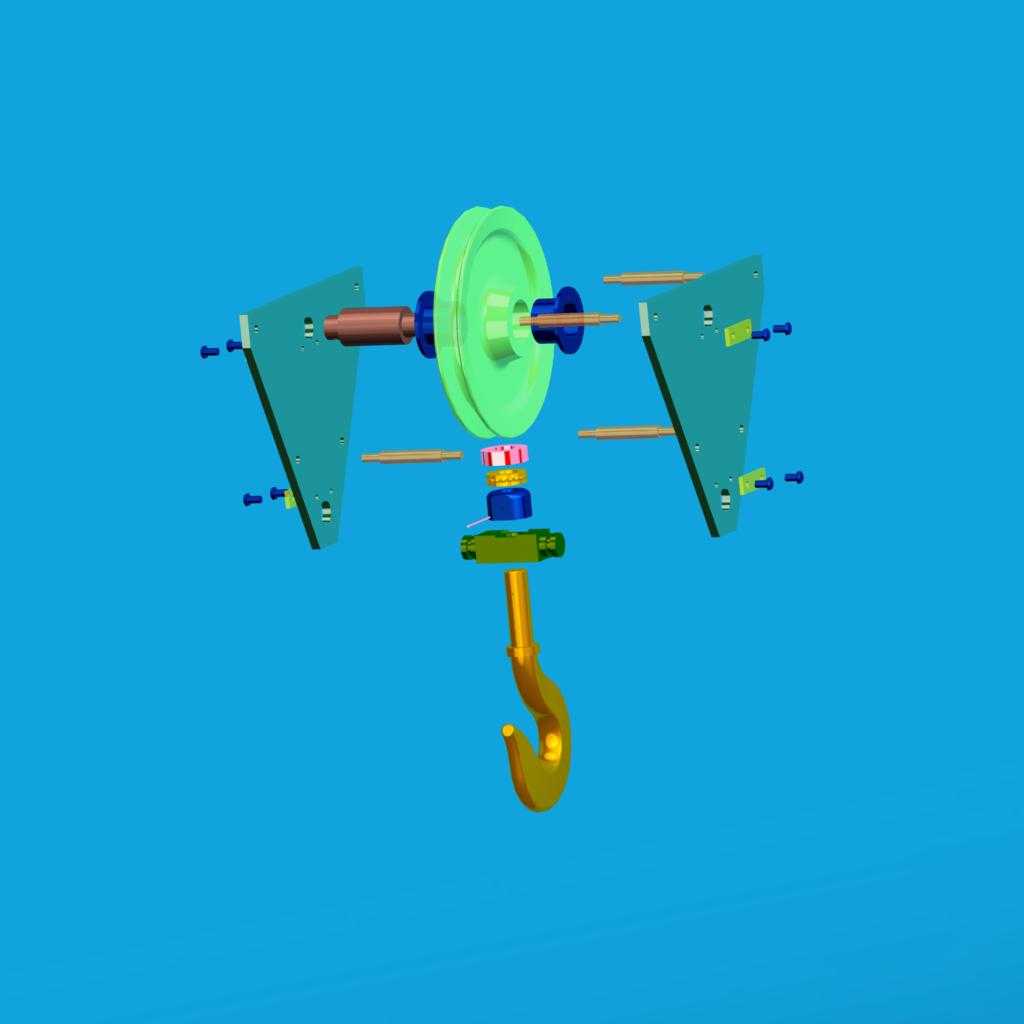

　　这套三维结构围绕桥式起重机、门式起重机常用的短钩型吊钩组展开，爆炸视图把滑轮、滑轮轴、两侧夹板、横梁、推力轴承、吊钩螺母、钩头以及紧固件逐层拉开，能够清楚看到载荷从钢丝绳到钩头的传递路径。现场使用时，钢丝绳绕过滑轮槽，拉力经滑轮、滑轮轴分配到两侧夹板，夹板再通过横梁和承压件把载荷传给吊钩螺母，最终由钩头吊挂钢卷、料斗、设备底座或成捆型材。

　　从建模思路看，结构重点不在外形，而在各承力件之间的装配关系。滑轮位于上部，内孔与轴套、滑轮轴配合；两侧夹板平行布置，既限制滑轮轴向位置，又承担横梁传来的拉力。横梁横向穿过夹板下部，中间通过推力轴承或承压垫圈支撑吊钩螺母，使钩头在受载状态下仍可绕竖直轴线旋转，便于挂取吊索、调整工件方向。吊钩螺母采用带防松结构的圆螺母形式，配合开口销或锁紧件，防止起升、变向和冲击载荷下松脱。

　　尺寸与安装边界方面，上部滑轮直径直接影响钢丝绳弯曲半径和允许绳径，滑轮槽形需要与钢丝绳直径匹配，槽底圆弧过窄会加剧绳股挤压，过宽则会降低接触稳定性。夹板间距由滑轮厚度、轴套长度和侧向间隙共同决定，既要保证滑轮自由转动，又不能让钢丝绳脱槽。横梁长度需穿过两侧夹板并保留紧固件位置，其截面高度决定下方吊钩的吊挂空间；钩头开口尺寸则要适配常见卸扣、吊环和钢丝绳索具，钩尖处设置安全舌板的安装位置，可减少作业中索具滑脱风险。

　　结构设计时还要关注检修边界。滑轮轴抽出方向、夹板螺栓拆装空间、吊钩螺母旋转空间以及钩头转动半径，都应在整机小车架下方预留。若滑轮罩或限位架距离过近，现场更换轴套和钢丝绳会明显受限。模型中各销轴、螺栓、垫圈和润滑通道按实际装配关系表达，适合用于吊具校核、维修培训、装配工艺演示以及起重小车下部空间干涉检查。
