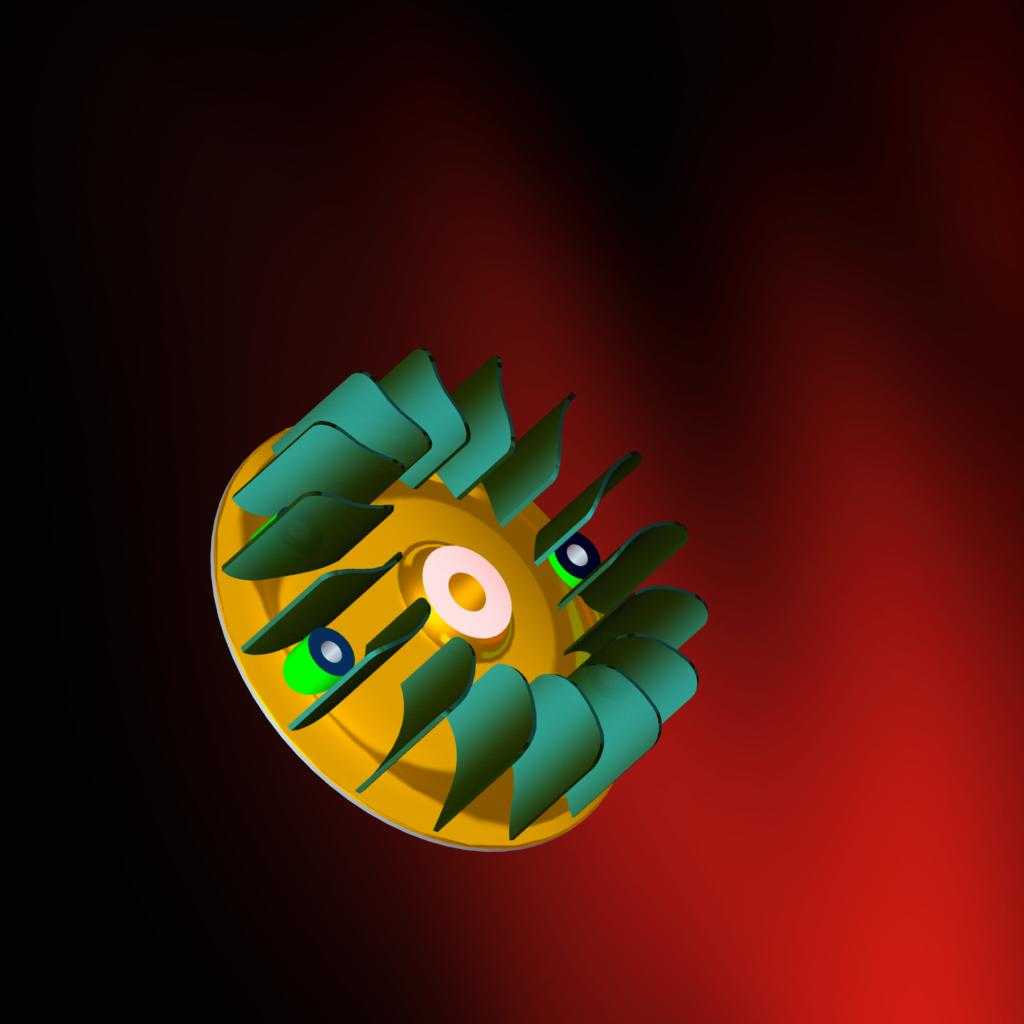

该轮盘类旋转件在结构上采用中心轮毂、环形基体与周向均布曲面叶片相结合的形式,常见于小型流体输送、风冷散热以及轻载传动装置中。建模时先确定中心安装孔与轮毂凸台的同轴关系,再以轮盘外圆为边界布置叶片,保证每片叶片在圆周方向具有一致的相位角和安装高度。中心孔承担与转轴配合的定位作用,轮毂凸台用于增加轴向接触面积,避免紧固件直接压在薄壁盘面上;轮盘外缘则为叶片提供连续支撑,使旋转过程中产生的离心力能够通过叶片根部顺畅传递到盘体。
从实际使用场景看,这类构件既可以作为风机叶轮推动空气流动,也可在小型设备中承担导向、搅拌或随动旋转功能。曲面叶片并非简单直板折弯,其型面沿径向和周向同时变化,入口侧与出口侧存在明显扭转,目的是让介质沿叶片表面平滑转向,减少冲击和脱流。叶片前缘做了适当加厚,后缘逐渐收薄,既保证气动或液动效率,也兼顾模具成型和结构强度。轮盘上两处异色嵌件对应局部装配位置,可用于配重、标识或安装辅助元件,建模时需保留其与盘面的嵌合边界。
设计过程中需要重点控制叶片与轮盘的过渡圆角。根部圆角过小会在高速旋转时形成应力集中,长期运行后容易出现裂纹;圆角过大则会侵占流道宽度,影响介质通过能力。因此在三维造型中,叶片根部采用连续变半径过渡,使盘体、叶片和轮毂之间形成平滑连接。轮盘背面保持相对完整的环形平面,便于与轴套、挡圈或联轴器端面贴合;正面叶片之间形成开放通道,便于介质从中心区域向外缘流动。
安装边界方面,中心孔直径、轮毂高度和轮盘外径构成最基本的装配约束。轴孔与转轴之间应根据载荷性质选择间隙配合或过渡配合,并通过键、销或紧定螺钉限制周向转动。轮盘轴向位置需要预留挡圈或锁紧螺母空间,避免叶片与相邻壳体发生摩擦。外径方向则要与风罩、管道或机壳保持均匀径向间隙,间隙过小会因制造误差和运行振动产生擦碰,间隙过大又会降低输送效率。
三维结构表达时,曲面叶片适合通过放样、边界凸台或阵列方式完成:先建立单片叶片的空间型面,再按圆周数量进行径向阵列,随后检查相邻叶片之间的最小通道宽度。轮毂中心孔、倒角和局部嵌件应在主体完成后统一处理,这样既能保证特征树清晰,也便于后续修改叶片数量、盘体厚度或安装孔径。对于选材而言,若用于高速风冷,应优先考虑低密度材料以降低转动惯量;若用于输送颗粒或腐蚀性介质,则需在叶片前缘和盘面磨损区域增加厚度。整体结构在满足旋转平衡的前提下,兼顾了流道开放、安装定位和根部强度,是典型的轮盘与曲面叶片一体化旋转构件。
