通讯设备用异形绕线盘骨架结构

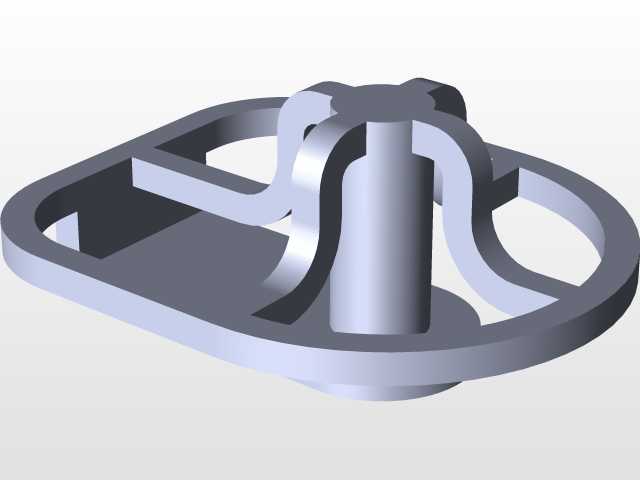

　　该绕线盘骨架多用于小型通讯终端内部的线缆收纳、柔性排线限位场景，在手持通讯设备、便携数码配件的内部装配环节，这类结构需要同时兼顾绕线容量、装配卡位与周边元器件避让需求，避免线缆在设备晃动、长期使用过程中出现松脱、缠绕干涉的问题。从结构布局来看，整体采用类椭圆的外轮廓底座，底座边缘做了连续的围边凸起，围边并非完整封闭的环形，而是在对应出线、卡位的位置预留了多处开口，既可以对盘绕在底座上的线缆形成侧向约束，防止线缆从盘体边缘滑出，也能给线缆的两端引出留出通道，不需要额外在装配时对线头进行二次弯折整理。盘体中心设置了直立的圆柱主定位柱，主柱的高度高于外围围边，装配时该柱可以直接卡入设备壳体对应的定位孔内，限制整个盘体在壳体内的径向位移，

　　不需要额外增加螺丝固定，减少装配工序与零件数量。围绕中心主柱延伸出多组弧形的分隔挡筋，挡筋的曲面走向顺着线缆盘绕的螺旋路径设计，线缆逐层盘绕时可以顺着挡筋的曲面自然排布，不会出现锐角折弯导致线缆内部芯线受损的情况，挡筋之间留出的间隙也适配不同线径的通讯排线、信号连接线的排布需求。设计过程中首先要确认设备内部留给该盘体的安装边界：底座的椭圆长轴、短轴尺寸需要完全适配壳体内部的预留安装槽，中心定位柱的外径要和壳体定位孔形成小间隙配合，保证装配时可以顺利压入，同时不会出现明显的晃动余量。外围围边的高度需要结合所需收纳的线缆总直径计算，保证线缆全部盘绕完成后，顶面不会高出围边过多，避免设备壳体扣合时挤压线缆外层绝缘皮。

　　多处开口的位置需要对应设备内部主板连接器的排布方向，让引出的线缆可以最短路径连接到对应接口，减少多余的走线长度。底座的底面做了平整化处理，和壳体内的支撑面完全贴合，避免盘体受压后出现局部翘曲。弧形挡筋的壁厚和底座、围边保持均匀一致，所有转角位置都做了圆角过渡，既可以降低注塑成型时的应力集中，也能避免尖锐棱边划伤线缆外层。这类盘体在实际使用中不需要搭配额外的紧固件，依靠中心柱定位和外围轮廓和安装槽的贴合就可以完成固定，在便携通讯产品的轻量化装配中，能够有效缩减内部占用空间，同时规整内部走线，降低线缆和周边运动部件、发热元器件发生干涉的风险。建模时通过三维草图勾勒外轮廓与挡筋的走向，再通过拉伸、圆角特征完成实体构建，所有配合尺寸都可以根据对应设备的内部空间做参数化调整，适配不同绕线容量的使用需求。
