复古轮式古火炮机械结构三维造型

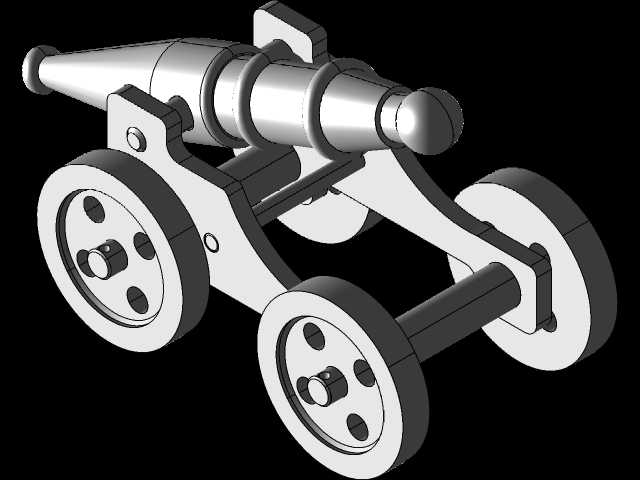

　　该轮式古火炮造型以早期铸铁滑膛炮与木质炮架的组合形态为参照，将炮身、炮耳、轮组、牵引架和支撑构件整合为一套完整的机械装配体，适合用于历史装备复原、展馆演示道具、文创摆件开发以及机械结构教学场景。模型主体炮管采用前细后粗的阶梯锥形轮廓，炮口段收窄，药室部位加粗，外部设置多道环形加强箍，既还原老式铸炮为承受膛压而加厚尾部的结构逻辑，也让长筒形零件在视觉上具备明确的分段层次。炮身中部两侧保留炮耳轴特征，耳轴落在炮架上部的支承座内，使炮管能够围绕横向轴线完成俯仰角度调整；支承座旁设置小圆轴与限位凸台，便于在后续细化时加入楔块、螺杆或插销式俯仰锁定机构。

　　行走部分采用四轮布局，前后轮均通过轮轴与侧架连接，车轮为带孔辐板式造型，轮缘厚度较大，轮毂向外突出并配有轴端盖，能够表现老式重载轮具的受力特点。左右两片侧架呈折线形，前段向上托住炮耳支承，后段延伸形成牵引梁，中部通过横梁和纵向拉杆连接，使整个炮架在承受炮身后坐力时具有稳定的传力路径。牵引架末端收束成连接点，可与拖曳杆、畜力牵引环或展示底座配合；轮轴横穿两侧架，轴端与轮毂之间预留装配间隙，结构上符合转动副的建模思路。

　　从安装边界看，炮管轴线明显高于轮轴中心，炮架下方需要留出轮体旋转空间，侧架外宽决定整车通过宽度，牵引梁向后延伸后会增加整体长度，布置展示台或运输包装箱时应同时考虑炮管前伸量和牵引架后伸量。炮身与架体之间的接触面集中在耳轴和支承座，建模时应保证两侧耳轴同轴，避免俯仰运动出现干涉。四轮着地时，架体最低点与地面之间仍有间隙，适合在不平铺面上做静态展示；若用于动画或仿真，可将轮轴、耳轴分别设定为旋转副，再补充后坐滑移约束，用来演示发射后炮架后退、复进和拖曳转向的过程。

　　细节设计上，环形炮箍、轮面圆孔、侧架减重孔、轴端铆钉和球尾封盖均以实体特征表达，没有依赖贴图，因此模型在剖切、爆炸视图和工程图输出时仍能保持完整结构。炮尾圆钝封盖与锥形炮口形成前后呼应，架体杆件多采用厚板和圆柱轴组合，既符合早期工艺中铸造、锻件与木梁配合的制造特征，也降低了后续进行比例缩放、3D打印拆分和钣金/铸件改制的难度。对于结构设计人员而言，该作品可作为经典轮式支承、轴系装配、铰接俯仰和牵引行走机构的练习案例；对于展示用途，则可在保持外形比例的基础上增加表面纹理、铭牌、制动木楔和固定绳索，进一步强化历史装备的真实感。
