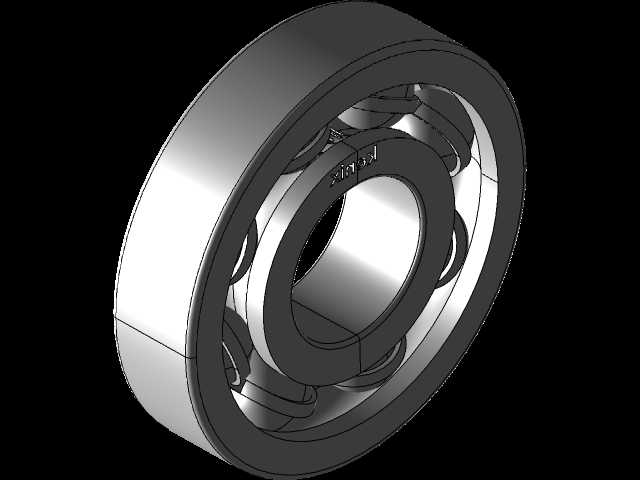

深沟球滚动轴承装配结构三维建模

　　这套深沟球轴承的三维结构完整还原了工业现场最常用的径向支承单元，建模时没有把内外圈、钢球、保持架做成合并实体，而是严格按照实际装配关系拆分独立零件，方便后续做干涉检查、运动仿真以及选型校核。在电机端盖、减速机输入轴、水泵转子、输送机辊筒这类需要长期连续回转的工位上，这类轴承承担绝大部分径向载荷，同时也能承受一定比例的双向轴向载荷，是中小型旋转设备里用量最大的基础支承件。

　　从结构细节来看，内圈与转轴采用过盈配合随轴一同转动，外圈装入轴承座孔多采用过渡或小间隙配合，滚道经过淬硬磨削，表面粗糙度控制在很低的水平，保证钢球滚动时接触应力均匀分布。建模过程中特意保留了滚道的圆弧曲率，钢球直径与滚道曲率半径按照常用深沟球轴承的匹配关系设定，接触角在纯径向受载时趋近于零，当存在轴向力时接触角会随载荷偏移，这一特性在做轴系受力分析时必须纳入考量。保持架采用浪形冲压结构，兜孔均匀分隔每一颗钢球，避免滚动体之间直接摩擦碰撞，运转时把钢球等距引导在滚道圆周上，降低摩擦发热与磨损。

　　做整机布局时，轴承的安装边界直接决定轴系的跨距与端盖尺寸：外圈外径与轴承座孔形成径向定位基准，内圈内径与轴颈配合，两端面分别靠轴肩和孔用挡圈或者端盖实现轴向限位，装配时要预留合适的轴向游隙，补偿热胀冷缩带来的尺寸变化。三维模型里把各零件的配合面、倒角、密封圈安装槽位都做了还原，工程师可以直接测量内外圈宽度、外径、内径以及钢球分布圆直径，核对安装空间是否和自身设备的腔体匹配。在实际维护场景中，这套拆分式装配模型也能用来演示轴承的拆装顺序：先将内圈加热套装到轴颈，再把带钢球与保持架的组件合入外圈滚道，最后装入密封件与挡圈，避免暴力敲击滚道面造成早期点蚀。对于做传动系统设计的人员来说，清晰的轴承内部结构也能帮助理解润滑脂在滚道与保持架间隙里的分布路径，合理设计注油槽与密封结构，延长支承单元的服役寿命。
