铰接式传动连杆球头关节结构

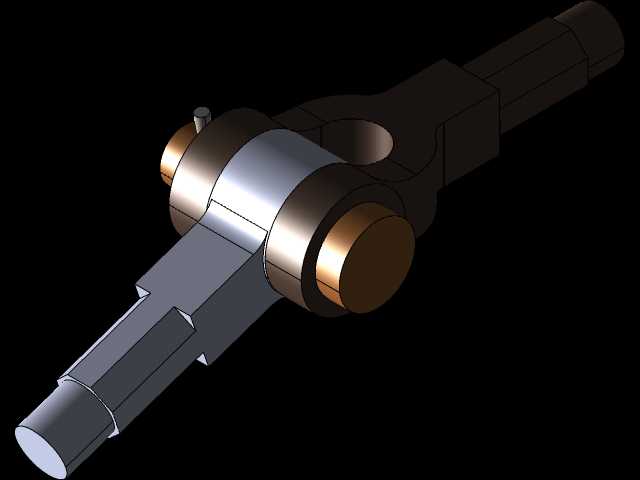

　　该铰接关节结构多用于需要在两运动构件之间传递拉压载荷、同时补偿一定角度偏差的连杆传动场合，常见于平面连杆机构、操稳联动装置、小型执行机构末端以及工装夹具的随动连接部位。结构主体由长杆身、中部铰接座、两侧同轴销轴衬套和端部连接段组成，杆身沿轴向延伸，末端采用阶梯轴形式，可与外部摇臂、拨叉或连接套配合；中部膨大的铰接座开设横向贯通孔，销轴穿过孔位后将关节与支座相连，使杆体能够绕销轴轴线在一定摆角范围内往复转动。

　　从受力路径看，外部载荷从杆端连接段传入，沿杆身截面传递至中部铰接座，再通过销轴与衬套接触面分散到支座。杆身靠近铰接座的位置做了加粗过渡，避免截面突变造成应力集中；远离铰接中心的区段则逐步收窄，并在端部设置轴肩，用于限定配合件的轴向安装位置。两侧销轴端头采用圆形端盖式结构，既保留销轴装配后的轴向限位面，也便于在三维布置中检查与周边构件的转动间隙。

　　建模时需重点控制铰接孔轴线与杆身中心线的空间关系。销轴孔应保证同轴度，衬套外圆与座孔采用过渡或小间隙配合，销轴与衬套内径之间保留转动间隙；杆端阶梯轴的直径、长度和轴肩位置要与相邻连接件的孔深、锁紧方式相匹配。装配边界上，需校核杆身在最大摆角时不与支座侧壁发生干涉，销轴两端伸出量要满足卡环、挡圈或端盖的安装空间，杆端配合段则应预留扳手或紧固件操作位置。

　　外形方面，长杆承担主要传力任务，中部圆柱铰接区提供回转支撑，侧向圆形轴头形成对称支撑点。这种布置使关节在承受径向载荷时两侧受力均衡，摆动过程中接触应力分布更稳定。对于需要频繁往复摆动的工况，可在衬套区域选用耐磨材料或增加润滑结构；对于仅做定位联动的轻载场景，则可简化为销轴直接配合。整体结构紧凑、传力路径明确，适合在机构方案设计阶段用于验证连杆运动轨迹、装配间隙和铰接点承载方式。
